Întrerupătorul miniatural Schneider Electric Acti9 iC60L (A9F90373) este un dispozitiv profesional de comutație electrică dezvoltat special pentru aplicații de protecție a motoarelor. Acest dispozitiv cu 3 poli, 2,5 A, cu o curbă caracteristică MA, oferă o protecție optimă pentru motoare, deoarece este conceput special pentru a gestiona curenții de pornire ai motoarelor. Ca parte a familiei de produse Acti9, iC60L are parametri tehnici remarcabili. Dispozitivul are o capacitate de întrerupere de 20 kA pe o rețea de 380-415 V c.a. (în conformitate cu standardul IEC/EN 60947-2), în timp ce la niveluri de tensiune mai mici (220-240 V) poate atinge o capacitate de întrerupere de până la 40 kA. De asemenea, este robust la tensiuni mai mari (440 V), cu o capacitate de rupere de 15 kA. Pragul său de declanșare magnetică este de 12 ori mai mare decât curentul nominal, cu o toleranță de ±20%, ceea ce îl face ideal pentru aplicații de protecție a motoarelor. Această caracteristică de declanșare permite acceptarea curentului de pornire al motorului, oferind în același timp o protecție eficientă în cazul unui scurtcircuit. Parametrii tehnici ai dispozitivului sunt impresionanți: tensiune nominală de izolație de 500 V c.a., rezistență la tensiune de impuls de 6 kV, categorie de supratensiune IV și grad de poluare 3. Întrerupătorul are un indicator de poziție pentru recunoașterea rapidă a stării și un indicator de declanșare care semnalizează când întrerupătorul miniatural s-a declanșat din cauza unei defecțiuni. IC60L funcționează în mod fiabil chiar și în condiții de mediu extreme: poate fi utilizat într-un interval de temperatură de funcționare de la -35 la +70 °C, la altitudini de până la 2000 de metri deasupra nivelului mării și la 55 °C cu o umiditate relativă de 95%. Durata de viață mecanică a dispozitivului este de 20.000 de cicluri de comutare, în timp ce durata de viață electrică este de 10.000 de cicluri. Întrerupătorul miniatural Schneider Electric A9F90373 este extrem de practic de instalat și de utilizat: poate fi montat pe o șină DIN standard, cu conexiune superioară sau inferioară, cu pas de 9 mm, cu lățime de 6 module. Conexiunile se realizează cu borne individuale care pot acomoda cabluri rigide de 1-25 mm² sau cabluri flexibile de 1-16 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere al clemelor terminale este de 2 Nm. Dispozitivul are dimensiuni compacte: 85 mm înălțime, 54 mm lățime și 78,5 mm adâncime.

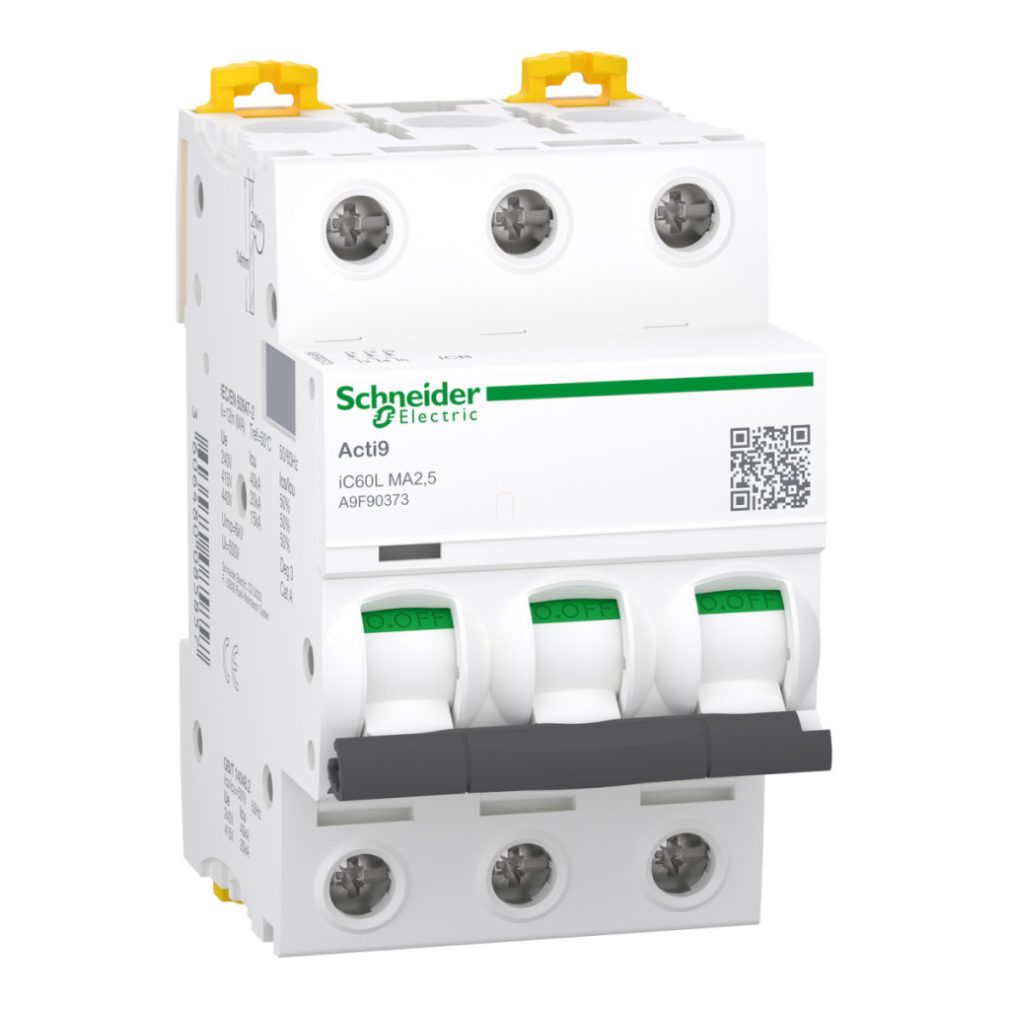

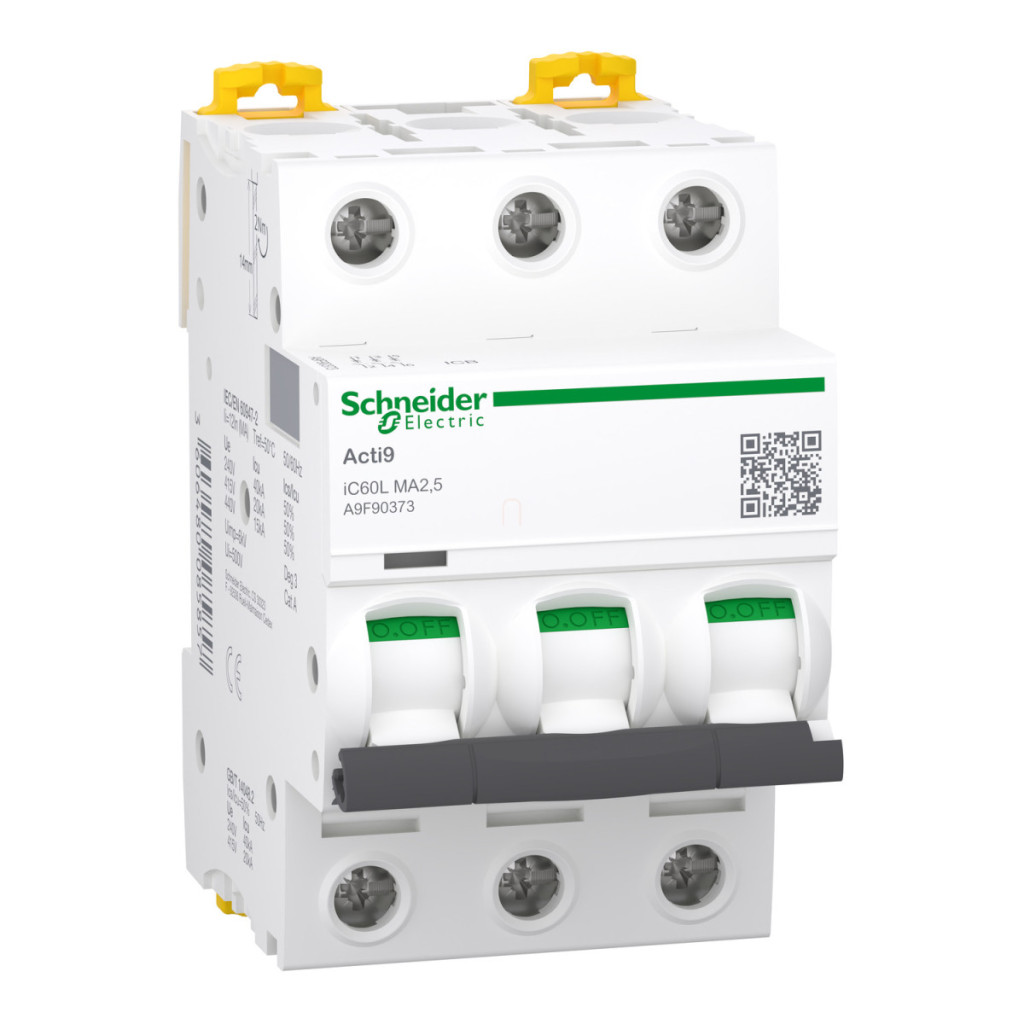

Schneider Electric Acti9 iC60L - A9F90373 - întrerupător automat miniatural instantaneu, 3P, MA, 2,5 A, conexiune simplă date tehnice
Informații generale
Aplicație: Motor
Familia de produse: Acti9
Denumirea produsului: Acti9 iC60
Tip dispozitiv: Întrerupător miniatural (MCB)
Denumire scurtă: iC60L
Parametri tehnici
Poli: 3P
Număr de poli protejați: 3
Curent nominal: 2,5 A
Tip rețea: CA
Tehnologie unitate de declanșare: Magnetică
Curbă de declanșare: MA
Capacitate de rupere:
15 kA Icu 440 V AC 50/60 Hz (EN/IEC 60947-2)
20 kA Icu 380...415 V c.a. 50/60 Hz (EN/IEC 60947-2)
40 kA Icu 220...240 V c.a. 50/60 Hz (EN/IEC 60947-2)
Categorie de utilizare: Categoria A (EN/IEC 60947-2)
Adecvat pentru izolare: Da (EN/IEC 60947-2)
Standarde: EN 60947-2, IEC 60947-2
Informații suplimentare
Frecvența rețelei: 50/60 Hz
Limită de declanșare magnetică: 12 x In +/- 20 %
Capacitate nominală de întrerupere:
10 kA 50% (EN/IEC 60947-2) - 380...415 V c.a.
7,5 kA 50% (EN/IEC 60947-2) - 440 V c.a.
20 kA 50% (EN/IEC 60947-2) - 220...240 V c.a.
Clasa de limitare: 3 (EN/IEC 60898-1)
Tensiune nominală de izolație: 500 V c.a. 50/60 Hz (EN/IEC 60947-2)
Tensiune nominală de rezistență la impulsuri: 6 kV (EN/IEC 60947-2)
Indicator de stare de comutare: Da
Tip de control: Comutator basculant
Indicație locală: Indicator de declanșare
Informații de montare
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA
Pas de 9 mm: 6
Caracteristici fizice
Înălțime: 85 mm
Lățime: 54 mm
Adâncime: 78,5 mm
Culoare: Alb
Caracteristici de durabilitate
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Conexiuni
Tip conexiune:
Terminal unic (sus sau jos) 1...25 mm² rigid
Terminal unic (sus sau jos) 1...16 mm² flexibil
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 2 N.m
Protecție împotriva defectelor la împământare: Bloc separat
Caracteristici de mediu
Protecție IP: IP20 (IEC/EN 60529)
Grad de poluare: 3 (EN/IEC 60947-2)
Categorie de supratensiune: IV
Tropicalizare: 2 (IEC 60068-1)
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 0...2000 m
Temperatură ambiantă de funcționare: -35...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
