Schneider Electric Acti9 iC60L (A9F90376) este un întrerupător automat miniatural (MCB) cu 3 poli, conceput special pentru aplicații cu motoare, oferind o protecție excelentă în rețelele electrice. Produsul are un curent nominal de 6,3 amperi, caracteristici de declanșare MA și o capacitate de întrerupere de 20 kA, în conformitate cu IEC/EN 60947-2. Întrerupătorul miniatural Acti9 iC60L oferă performanțe remarcabile la diferite niveluri de tensiune. Capacitatea sa de întrerupere este de 15 kA într-o rețea de 440 V c.a., 20 kA în intervalul 380-415 V c.a. și 40 kA la 220-240 V c.a., toate în sisteme de curent alternativ de 50/60 Hz. Limita de declanșare magnetică a dispozitivului este de 12 ori curentul nominal, cu o toleranță de ±20%, ceea ce îl face deosebit de potrivit pentru aplicații de protecție a motoarelor. Dispozitivul este în deplină conformitate cu standardele IEC 60947-2 și EN 60947-2 și aparține categoriei de utilizare „A” conform ambelor standarde. Produsul este conceput pentru uz profesional. Are o funcție de izolare fiabilă în conformitate cu standardele IEC și EN 60947-2, ceea ce permite o întreținere sigură. Tensiunea nominală de izolare (Ui) este de 500 V c.a. 50/60 Hz, în timp ce tensiunea nominală de rezistență la impulsuri (Uimp) este de 6 kV conform ambelor standarde. Dispozitivul are un indicator de poziție a contactului și este acționat de un braț basculant, care asigură o utilizare convenabilă. Disjunctorul miniatural Schneider Electric Acti9 iC60L este extrem de ușor de instalat, poate fi montat pe o șină DIN și este compatibil cu bare colectoare cu conexiuni atât în partea superioară, cât și în partea inferioară. Dispozitivul ocupă spații de 6 x 9 mm pe șina DIN și măsoară 85 mm (înălțime) × 54 mm (lățime) × 78,5 mm (adâncime). Dispozitivul alb are o durată de viață mecanică și electrică remarcabilă: 20.000 de cicluri de comutare mecanică și 10.000 de cicluri de comutare electrică. Conectarea este posibilă cu fire rigide cu o secțiune transversală de 1-25 mm² și fire flexibile în intervalul 1-16 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere pentru conexiuni este de 2 Nm. Produsul are proprietăți ecologice excelente: protecție IP20, grad de poluare 3, categorie de supratensiune IV și o gamă largă de temperaturi de funcționare (-35 °C până la +70 °C). Poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și poate rezista la o umiditate relativă de până la 95% la 55°C. Temperatura de depozitare poate fi între -40°C și +85°C. Întrerupătorul miniatural iC60L cu numărul de piesă A9F90376 este alegerea ideală pentru aplicații industriale și comerciale în care este necesară o protecție fiabilă a motorului.

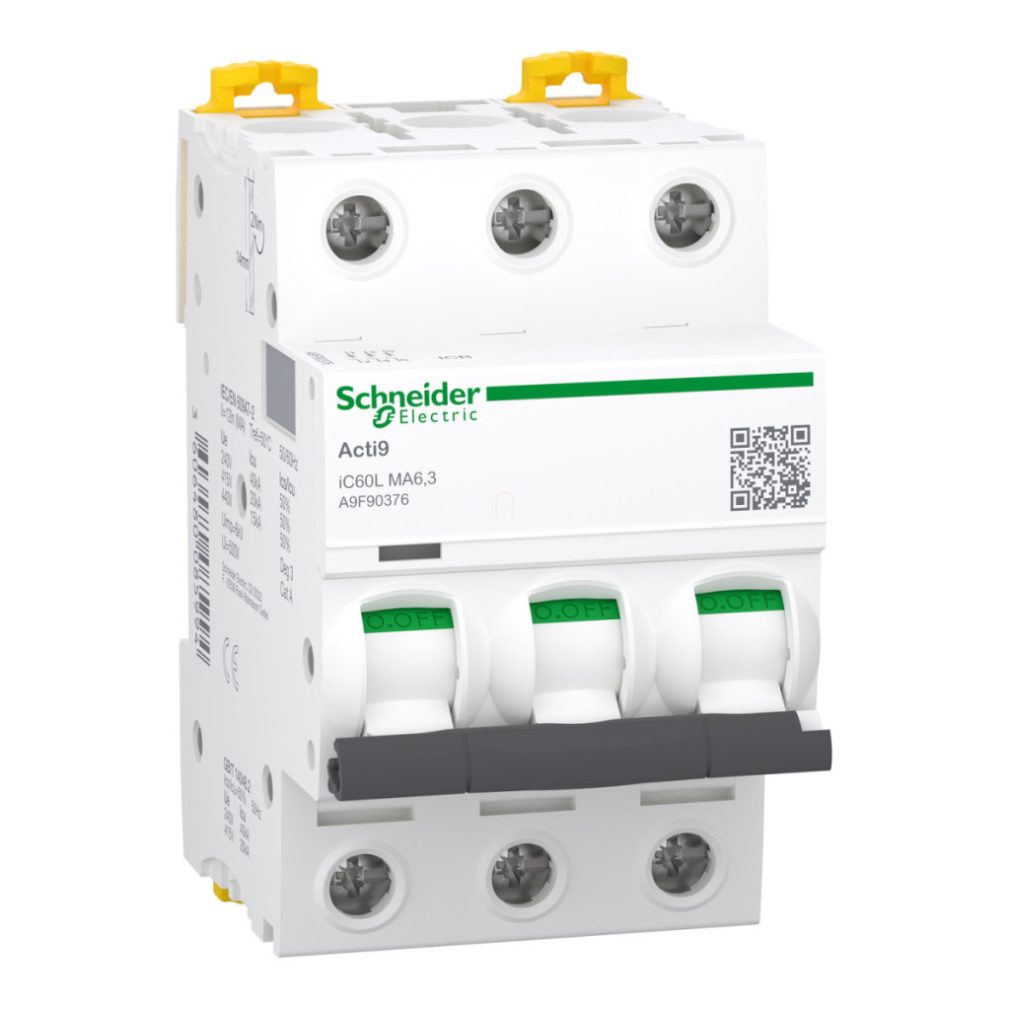

Schneider Electric Acti9 iC60L - A9F90376 - întrerupător automat miniatural instantaneu, 3P, MA, 6,3 A, unipolar date tehnice
Date de bază despre produs
Aplicație: Motor
Familia de produse: Acti9
Denumirea produsului: Acti9 iC60
Tipul produsului sau al componentei: Întrerupător miniatural
Denumirea scurtă a dispozitivului: iC60L
Descrierea polilor: 3P
Număr de poli protejați: 3
Curent nominal: 6,3 A
Tip rețea: CA
Tehnologie unitate de declanșare: Magnetică
Cod curba de declanșare: MA
Caracteristici electrice
Capacitate de rupere:
15 kA Icu la 440 V c.a. 50/60 Hz conform EN/IEC 60947-2
20 kA Icu la 380...415 V CA 50/60 Hz conform EN/IEC 60947-2
40 kA Icu 220...240 V c.a. 50/60 Hz conform EN/IEC 60947-2
Categorie de utilizare:
Categoria A conform EN 60947-2
Categoria A conform IEC 60947-2
Adecvat pentru izolare:Da, conform EN/IEC 60947-2 Standarde: IEC 60947-2, EN 60947-2
Frecvența rețelei: 50/60 Hz
Limită de declanșare magnetică: 12 × In +/- 20 %
Capacitate nominală de întrerupere [Ics]:
10 kA 50 % conform EN/IEC 60947-2 - 380...415 V c.a. 50/60 Hz
7,5 kA 50 % conform EN/IEC 60947-2 - 440 V c.a. 50/60 Hz
20 kA 50 % conform EN/IEC 60947-2 - 220...240 V c.a. 50/60 Hz
Clasa de limitare: 3 conform EN/IEC 60898-1
Tensiune nominală de izolare [Ui]: 500 V CA 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform EN/IEC 60947-2
Caracteristici fizice
Indicator de poziție contact: Da
Tip de comandă: Braț basculant
Indicație locală: Indicator de declanșare
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu bare colectoare și blocuri de distribuție: Sus sau jos: DA
Diviziuni de 9 mm: 6
Dimensiuni (miez × margine × adâncime): 85 mm × 54 mm × 78,5 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Conexiune
Conectori - terminale:
Terminal unic (sus sau jos) 1…25 mm² rigid
Terminal unic (sus sau jos) 1…16 mm² flexibil
Lungime de dezizolare a firului: 14 mm pentru conexiune sus sau jos
Cuplu de strângere: 2 N·m sus sau jos
Protecție împotriva defectelor la împământare: Bloc separat
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC/EN 60529
Grad de poluare: 3 conform EN/IEC 60947-2
Categorie de supratensiune: IV
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95 % la 55 °C
Altitudine de funcționare: 0...2000 m
Temperatura ambiantă în timpul funcționării: -35…70 °C
Temperatura ambiantă în timpul depozitării: -40…85 °C
