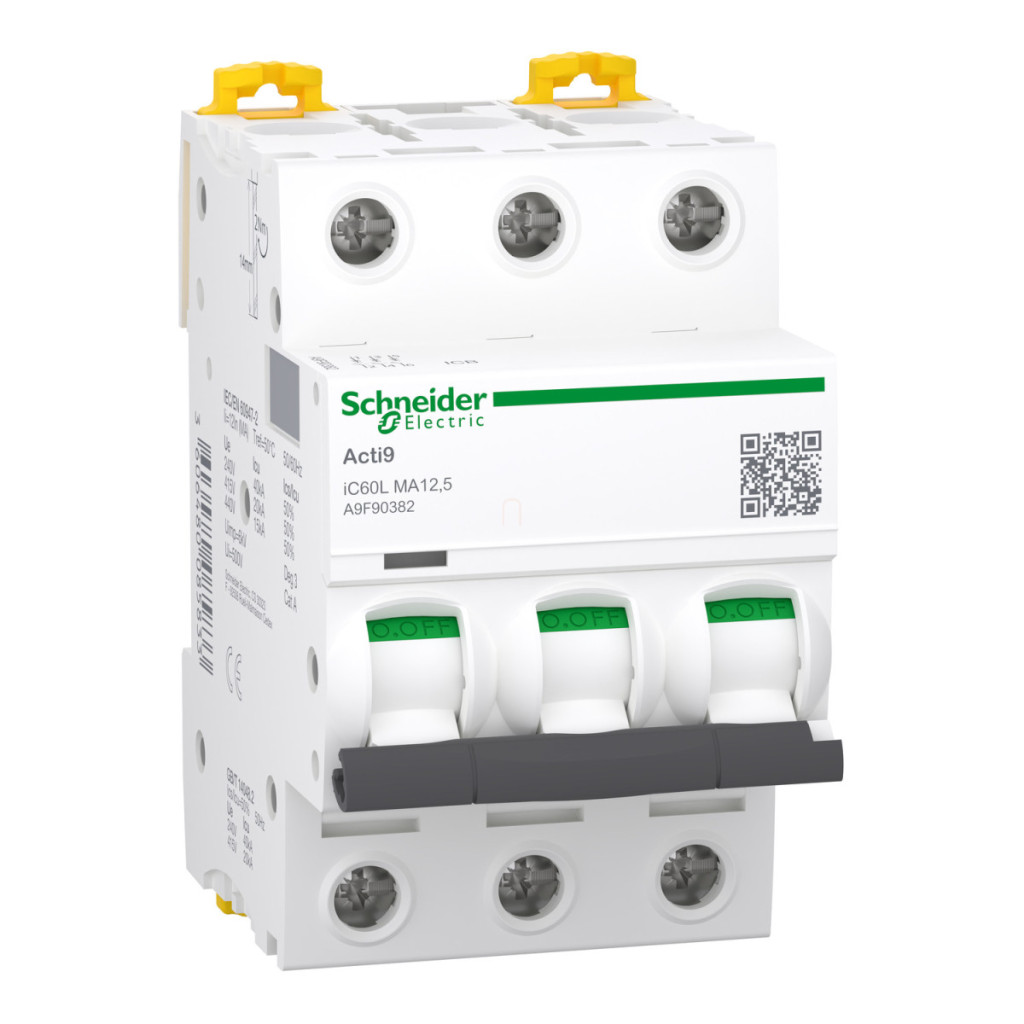

Întrerupătorul miniatural Schneider Electric Acti9 iC60L seria A9F90382 este alegerea ideală pentru mediile industriale, în special pentru aplicații de protecție a motoarelor. Acest întrerupător miniatural trifazat (3P) de 12,5 A are caracteristici MA, optimizate special pentru gestionarea curenților de pornire ai motoarelor. Capacitatea sa de întrerupere de 20 kA (conform IEC/EN 60947-2) oferă o protecție excelentă chiar și în cazul curenților de scurtcircuit ridicați. Performanța ridicată a dispozitivului este o caracteristică deosebit de valoroasă, deoarece are o capacitate de întrerupere de 15 kA la 440 V c.a., 20 kA în intervalul 380...415 V c.a. și o capacitate de întrerupere remarcabilă de 40 kA la 220...240 V c.a. la frecvența de 50/60 Hz. Întrerupătorul miniatural Acti9 iC60L aparține categoriei de utilizare A conform EN/IEC 60947-2 și respectă în totalitate cerințele de izolare. Pragul de declanșare magnetică al dispozitivului este de 12 ori curentul nominal, cu o toleranță de ±20%, ceea ce asigură o protecție optimă a motorului în caz de suprasarcină sau scurtcircuit. Instalarea este facilitată de montarea pe șină DIN, opțiunile de conectare în partea superioară și inferioară și un pas de 9 mm, ceea ce înseamnă 6 unități de spațiu în tabloul de distribuție. Carcasa albă are o înălțime de 85 mm, o lățime de 54 mm și o adâncime de 78,5 mm. Întrerupătorul miniatural are un indicator de stare de declanșare și poate fi acționat cu un comutator basculant. Oferă conectivitate flexibilă: un singur terminal (superior sau inferior) poate fi conectat la cabluri rigide de 1-25 mm² sau flexibile de 1-16 mm², cu o lungime de dezizolare de 14 mm și un cuplu de strângere de 2 Nm. Dispozitivul are protecție IP20 și se bucură de o gamă largă de temperaturi de funcționare (-35...70 °C), ceea ce permite utilizarea acestuia chiar și în condiții de mediu extreme. Disjunctorul miniatural Schneider Electric Acti9 iC60L A9F90382 are, de asemenea, o durată de viață remarcabilă: durabilitatea sa mecanică este de 20.000 de cicluri, iar durabilitatea sa electrică este de 10.000 de cicluri, asigurând o funcționare fiabilă pe termen lung. Tensiunea nominală de izolare (Ui) este de 500 V c.a. 50/60 Hz conform EN/IEC 60947-2, în timp ce tensiunea nominală de impuls (Uimp) este de 6 kV. Dispozitivul este compatibil cu șine combinate și blocuri de distribuție cu conexiune superioară sau inferioară. Protecția împotriva defectelor la pământ poate fi implementată cu un bloc separat. Dispozitivul aparține categoriei de supratensiune IV și este conform cu gradul de poluare 3 conform EN/IEC 60947-2, precum și cu clasificarea mediului tropical 2 conform IEC 60068-1. Altitudinea de funcționare este de 0-2000 metri deasupra nivelului mării, iar rezistența la umiditate relativă este de 95% la 55°C.
Schneider Electric Acti9 iC60L - A9F90382 date tehnice
Caracteristici principale
Aplicație dispozitiv: Motor
Familia de produse: Acti9
Denumirea produsului: Acti9 iC60
Tipul produsului sau al componentei: Întrerupător miniatural
Denumirea scurtă a dispozitivului: iC60L
Descrierea polilor: 3P
Număr de poli protejați: 3
Curent nominal [In]: 12,5 A
Tip de rețea: CA
Tehnologie unitate de declanșare: Magnetică
Cod curba: MA
Capacitate de întrerupere
15 kA Icu la 440 V AC 50/60 Hz conform EN/IEC 60947-2
20 kA Icu la 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2
40 kA Icu 220...240 V c.a. 50/60 Hz conform EN/IEC 60947-2
Categorie de utilizare
Categoria A conform EN 60947-2
Categoria A conform IEC 60947-2
Adecvare pentru izolație
Da, conform EN 60947-2
Da, conform IEC 60947-2
Standarde
EN 60947-2
IEC 60947-2
Informații suplimentare
Frecvența rețelei: 50/60 Hz
Limită de declanșare magnetică: 12 x In +/- 20%
Capacitate nominală de întrerupere [Ics]:
10 kA 50% conform EN/IEC 60947-2 - 380...415 V c.a. 50/60 Hz
7,5 kA 50% conform EN/IEC 60947-2 - 440 V c.a. 50/60 Hz
20 kA 50% conform EN/IEC 60947-2 - 220...240 V c.a. 50/60 Hz
Clasa de limitare: 3 conform EN/IEC 60898-1
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform EN/IEC 60947-2
Indicator poziție comutator: Da
Tip control: Comutator
Indicație locală
Indicator declanșare
Metodă de montare
Fixă
Bază de montare
Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție
Sus sau jos: DA
Pas de 9 mm: 6
Dimensiuni
Înălțime: 85 mm
Lățime: 54 mm
Adâncime: 78,5 mm
Conectivitate
Conexiuni - blocuri terminale: Bloc terminal unic (sus sau jos) 1...25 mm² rigid, bloc terminal unic (sus sau jos) 1...16 mm² flexibil
Lungime de dezizolare a cablului: 14 mm pentru conexiunea sus sau jos
Cuplu de strângere: 2 N.m sus sau jos
Alte caracteristici
Protecție împotriva defectelor la împământare: Bloc separat
Grad de protecție IP: IP20 conform IEC/EN 60529
Grad de poluare: 3 conform EN/IEC 60947-2
Categorie de supratensiune: IV
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 0...2000 m
Temperatură ambiantă de funcționare: -35...70 °C
Temperatură ambiantă de depozitare: -40...85 °C Durată de viață mecanică și electrică Durată de viață mecanică: 20.000 de cicluri Durată de viață electrică: 10.000 de cicluri
