Întrerupătorul miniatural Acti9 iC60L este un dispozitiv de protecție de înaltă calitate de la Schneider Electric, destinat în principal utilizării în rețelele de distribuție electrică unde este necesară o performanță ridicată la scurtcircuit. Întrerupătorul miniatural de tip A9F93270, cu 2 poli, caracteristică B, cu un curent nominal de 0,5 A, oferă o protecție adecvată atât în rețelele de curent continuu, cât și în cele de curent alternativ, în special pentru echipamentele electronice sensibile. Caracteristicile tehnice remarcabile ale produsului includ o capacitate excepțională de întrerupere a scurtcircuitelor: 100 kA Icu în intervalele 12-133 V c.a., 220-240 V și 380-415 V c.a. conform IEC/EN 60947-2 și 70 kA în intervalul 440 V c.a. Pentru aplicații de curent continuu, oferă o capacitate de întrerupere a scurtcircuitelor de 20 kA până la 125 V c.c. Întrerupătorul miniatural are o valoare Icn de 15000 A în conformitate cu IEC/EN 60898-1 pe o rețea de 400 V c.a. Aceste valori garantează o funcționare fiabilă chiar și în condiții extreme de scurtcircuit. Produsul prezintă o serie de avantaje tehnice: este echipat cu o unitate de declanșare termomagnetică cu caracteristică de curba B, ceea ce înseamnă o limită de declanșare magnetică de 4 ori curentul nominal ±20%. Adecvarea sa pentru secționare permite utilizarea întrerupătorului miniatural ca izolator de siguranță, în conformitate cu standardele IEC/EN 60947-2 și 60898-1. Acesta aparține clasei de limitare 3 conform IEC/EN 60898-1, ceea ce înseamnă o capacitate excelentă de limitare a energiei. IC60L are o tensiune nominală de izolare de 500 V c.a. și o tensiune nominală de impuls de 6 kV, oferind o bună protecție împotriva perturbațiilor de rețea. Este acționat de un comutator basculant și are un indicator vizual al poziției de contact pentru o funcționare sigură. Întrerupătorul miniatural este, de asemenea, echipat cu un indicator local de declanșare, care arată clar când s-a declanșat. Întrerupătorul miniatural Schneider Electric Acti9 iC60L poate fi montat pe o șină DIN cu montare fixă. Este compatibil cu bare colectoare și blocuri de distribuție atât în partea superioară, cât și în partea inferioară. Dimensiunile sale sunt compacte: 85 mm înălțime, 36 mm lățime și 78,5 mm adâncime. Conectarea se poate face printr-un singur bloc terminal în partea superioară sau inferioară, care acceptă conductori rigizi de 1-25 mm² sau flexibili de 1-16 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere pentru conexiuni este de 2 Nm. Durata de viață mecanică a dispozitivului este de 20.000 de cicluri, iar durata de viață electrică este de 10.000 de cicluri, asigurând o funcționare fiabilă pe termen lung. Caracteristicile de mediu ale produsului sunt demne de remarcat: are protecție IP20 conform IEC 60529, poate fi utilizat într-un mediu cu grad de poluare 3, aparține categoriei de supratensiune IV și este conform cu gradul de tropicalizare 2 conform IEC 60068-1. Funcționează într-un interval larg de temperaturi: poate fi utilizat între -35 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C. Umiditatea relativă este de 95% la 55°C, iar altitudinea de funcționare este de 0-2000 m. Acești parametri asigură funcționarea fiabilă a disjunctorului miniatural într-o gamă largă de condiții de mediu.

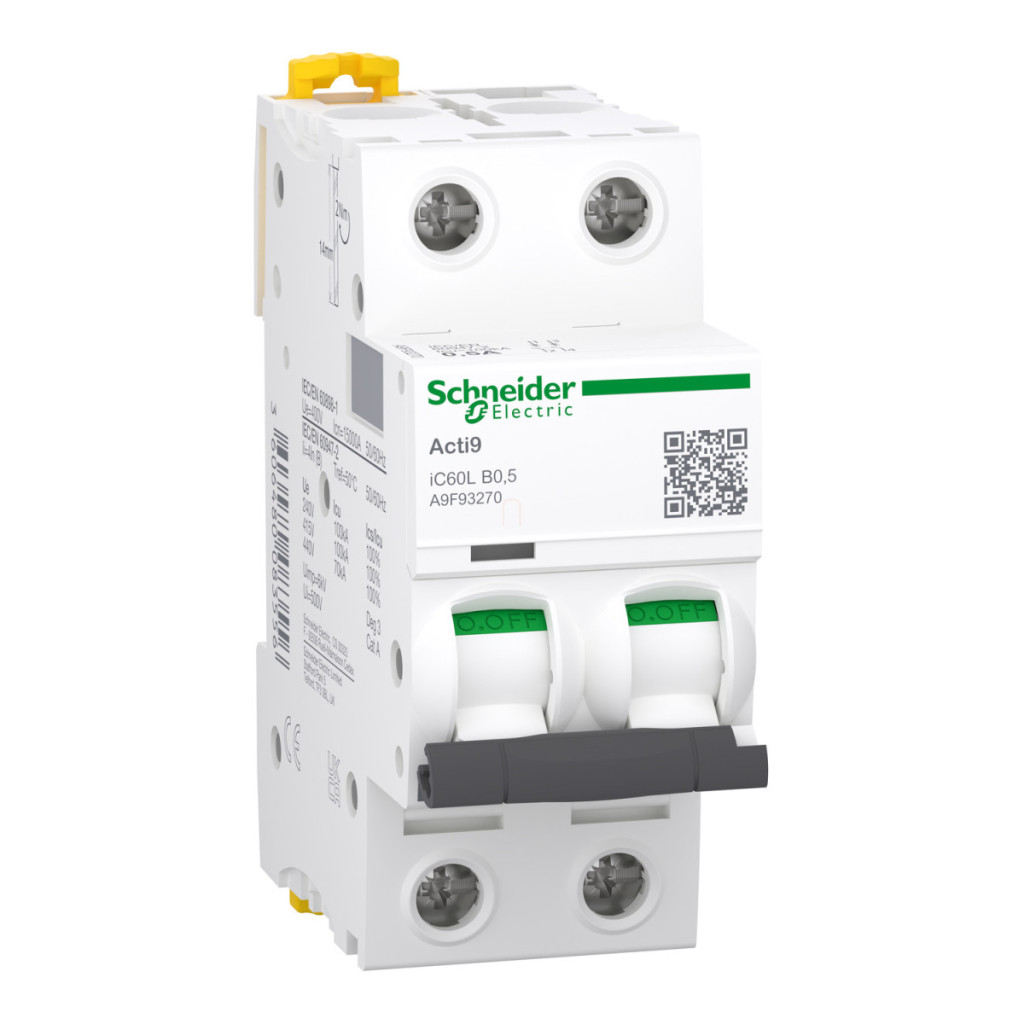

Schneider Electric Acti9 iC60L - A9F93270 - întrerupător automat miniatural, 2P, B, 0,5 A, unipolar date tehnice
Date tehnice generale
Domeniu de aplicare: Distribuție
Familia de produse: Acti9
Denumirea produsului: Acti9 iC60
Tipul produsului: Întrerupător automat miniatural
Denumire scurtă a produsului: iC60L
Poli: 2P
Număr de poli protejați: 2
Curent nominal: 0,5 A
Tip de rețea: DC, AC
Tehnologie unitate de declanșare: Termomagnetică
Caracteristici: B
Capacitate de întrerupere
Capacitate de întrerupere la scurtcircuit:
100 kA Icu 12...133 V c.a. 50/60 Hz (EN/IEC 60947-2)
100 kA Icu 220...240 V c.a. 50/60 Hz (EN/IEC 60947-2)
100 kA Icu 380...415 V CA 50/60 Hz (EN/IEC 60947-2) 70 kA Icu 440 V CA 50/60 Hz (EN/IEC 60947-2) 20 kA Icu <= 125 V CC (EN/IEC 60947-2)
15000 A Icn 400 V c.a. 50/60 Hz (EN/IEC 60898-1)
Categorie de utilizare: Categoria A (EN/IEC 60947-2)
Adecvare pentru secționare: Da (EN/IEC 60947-2 și EN/IEC 60898-1)
Standarde: EN/IEC 60947-2, EN/IEC 60898-1
Date suplimentare
Frecvența rețelei: 50/60 Hz
Limită de declanșare magnetică: 4 x In +/- 20 %
Capacitate de rupere a scurtcircuitului în funcționare:
100 kA 100 % (EN/IEC 60947-2) - 12...133 V CA 50/60 Hz
100 kA 100 % (EN/IEC 60947-2) - 220...240 V CA 50/60 Hz
100 kA 100 % (EN/IEC 60947-2) - 380...415 V CA 50/60 Hz
70 kA 100 % (EN/IEC 60947-2) - 440 V CA 50/60 Hz
20 kA 100 % (EN/IEC 60947-2) - <= 125 V c.c.
Clasă de limitare: 3 (EN/IEC 60898-1)
Tensiune nominală de izolare: 500 V CA 50/60 Hz (EN/IEC 60947-2)
Tensiune nominală de impuls: 6 kV (EN/IEC 60947-2)
Indicarea poziției contactului: Da
Mod de control: Comutator (manetă)
Date de montare și dimensiuni
Indicator local: Indicator de declanșare
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu bară colectoare: Sus sau jos: DA
Pas de 9 mm: 4
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 78,5 mm
Culoare: Alb
Conexiuni electrice
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Conexiuni:
Bloc terminal unic (superior sau inferior) 1...25 mm² rigid
Bloc terminal unic (superior sau inferior) 1...16 mm² flexibil
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 2 N.m sus sau jos
Protecție împotriva curentului de defect: Bloc separat
Condiții de mediu
Grad de protecție IP: IP20 (IEC 60529)
Grad de poluare: 3 (EN/IEC 60947-2)
Categorie de supratensiune: IV
Tropicalizare: 2 (IEC 60068-1)
Umiditate relativă: 95 % la 55 °C
Altitudine de funcționare: 0...2000 m
Temperatura ambiantă în timpul funcționării: -35…70 °C
Temperatura ambiantă în timpul depozitării: -40…85 °C
