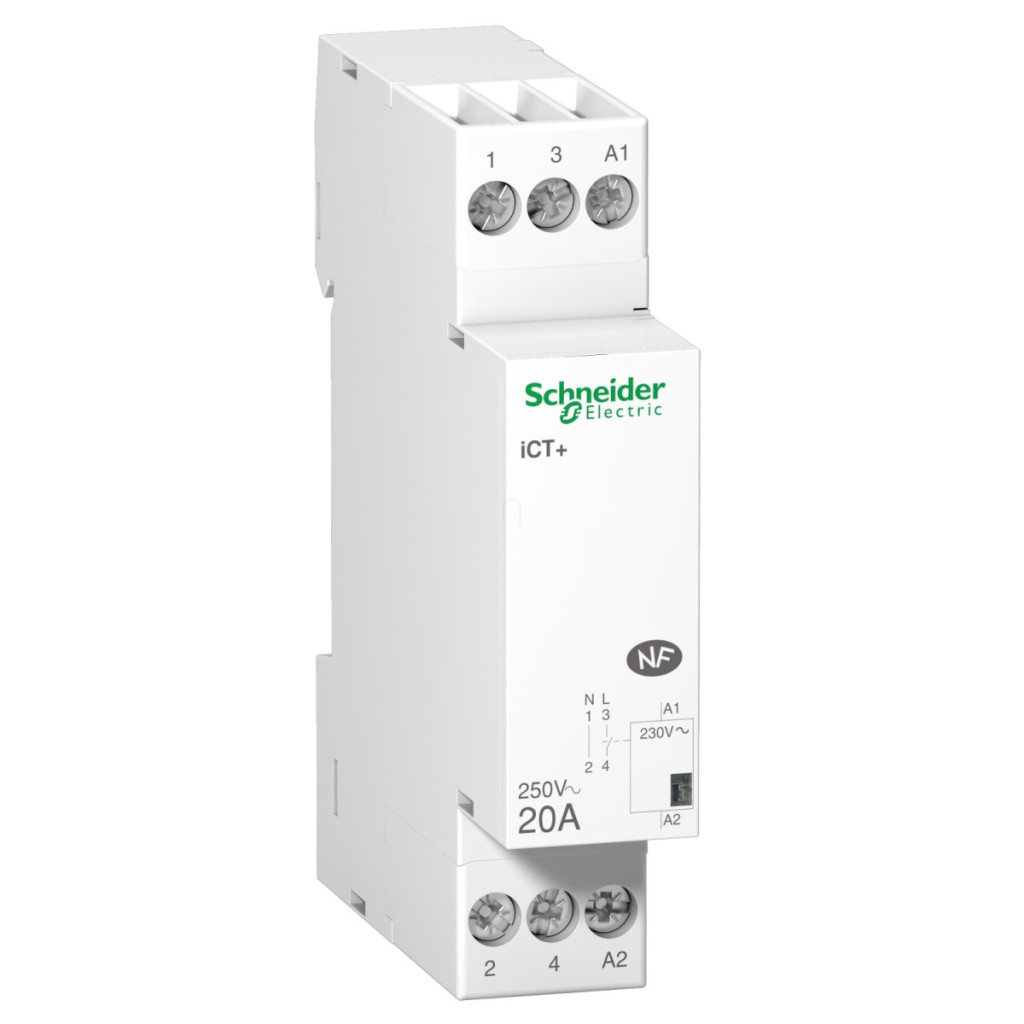

Contactorul Schneider Electric Acti9 iCT+ seria A9C15030 este un dispozitiv de comutare compact, montabil pe șină DIN, controlat de la distanță, cu 1 pol, ideal pentru sarcini de control în clădiri rezidențiale și facilități comerciale mai mici. Acest contactor de 20 A este alegerea perfectă dacă doriți o comutare fiabilă prin telecomandă pentru sistemele de iluminat și încălzire. Contactorul Schneider Electric Acti9 iCT+ (A9C15030) funcționează la o tensiune de control de 230 V c.a., 50 Hz și oferă performanțe excelente în aplicații AC-7A și AC-7B. Dispozitivul are 1 contact NO (normal deschis), care poate fi încărcat cu până la 3,6 kW la 250 V c.a. Dispozitivul funcționează cu semnale de control menținute și poate efectua până la 6 operații de comutare pe minut, ceea ce îl face potrivit pentru sarcini de control cu ritm rapid. Indicatorul de stare colorat încorporat ajută la recunoașterea imediată a stării de funcționare curente, ceea ce facilitează diagnosticarea sistemului. Din punct de vedere al designului tehnic, contactorul A9C15030 este extrem de durabil: durata sa de viață mecanică și electrică este de 5 milioane de cicluri de comutare. Dispozitivul are o tensiune de izolare de 300 V și un consum de energie de întreținere de numai 1,1 VA, în timp ce cerința sa de putere de comutare este de 11 VA. Dispozitivul are terminale de tip tunel care sunt compatibile cu o gamă largă de cabluri flexibile și rigide: pot fi utilizate cabluri cu secțiuni transversale de 1,5 mm², 2,5 mm² și 4 mm². Lungimea de dezizolare a firului necesară pentru conectare este de 10 mm, iar cuplul de strângere al terminalelor este de 1 N.m. Contactorul poate fi montat pe o șină DIN standard de 35 mm și are o înălțime de 81 mm, o lățime de 18 mm (2 module) și o adâncime de 60 mm. Dispozitivul este de culoare albă și cântărește doar 70 de grame, ceea ce îl face ușor de manevrat. Acti9 iCT+ are un grad de protecție IP20 și, atunci când este echipat cu o carcasă modulară, un grad de protecție IP40, oferind o protecție adecvată împotriva prafului și contactului. Contactorul poate fi utilizat la temperaturi ambientale cuprinse între -5 °C și +55 °C și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Dispozitivul este conform cu standardul EN 60669-2-1, are certificare NF și este deosebit de silențios în funcționare, cu un nivel de zgomot de numai 10 dB.
Schneider Electric Acti 9 iCT+ - A9C15030 - Contactor standard 20A, 1P+N, Uc 230VAC date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT+
Tipul produsului: Contactor
Denumire scurtă: iCT+
Aplicație: Circuit de control
Caracteristici electrice
Poli: 1P
Curent nominal: 20 A AC-7A, 20 A AC-7B
Compoziție contact: 1 NO
Tip rețea: AC
Tip control: Control de la distanță
Tensiune circuit de control: 230 V AC 50 Hz
Frecvență rețea: 50 Hz
Tensiune nominală de funcționare: 250 V AC 50 Hz
Putere maximă: 3,6 kW la 250 V AC
Tensiune nominală de izolare: 300 V
Tip semnal de comandă: Rezervat
Frecvență de comutare: 6 operații de comutare/minut
Indicație locală: Indicator colorat
Consum de energie în standby: 1,1 VA
Putere la pornire: 11 VA
Caracteristici mecanice
Metodă de montare:Montare prin fixare Bază: șină DIN simetrică de 35 mm Lățime modul: 2 (pas de 9 mm) Înălțime: 81 mm Lățime: 18 mm Culoare: alb 18 mm
Adâncime: 60 mm
Culoare: Alb
Durată de viață mecanică: 5.000.000 de cicluri
Durată de viață electrică: 5.000.000 de cicluri
Conexiuni
Tip conexiune: Conector tip tunel, 2 fire rigide de 1,5 mm², 2 fire flexibile de 1,5 mm² cu manșoane, 2 fire rigide de 2,5 mm², 2 fire flexibile de 2,5 mm², 1 fir rigid de 4 mm², 1 fir flexibil de 4 mm²
Cuplu de strângere: 1 N.m
Lungime de dezizolare a firului: 10 mm
Caracteristici de mediu
Standarde: EN 60669-2-1
Certificări ale produsului: NF
Nivel de zgomot: 10 dB
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95 % la 55 °C
Altitudine de funcționare: 2000 m
Temperatură ambiantă de funcționare: -5...55 °C
Temperatură ambiantă de depozitare: -40...60 °C
