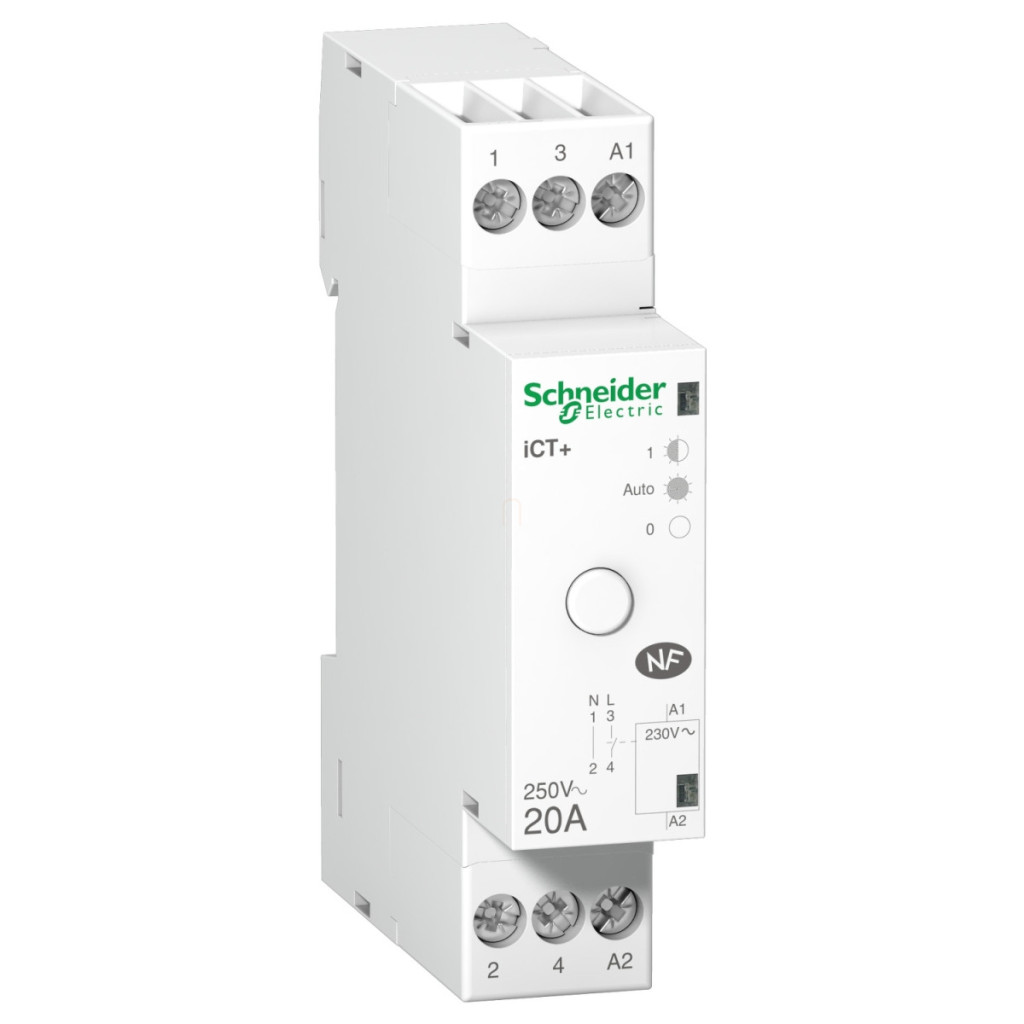

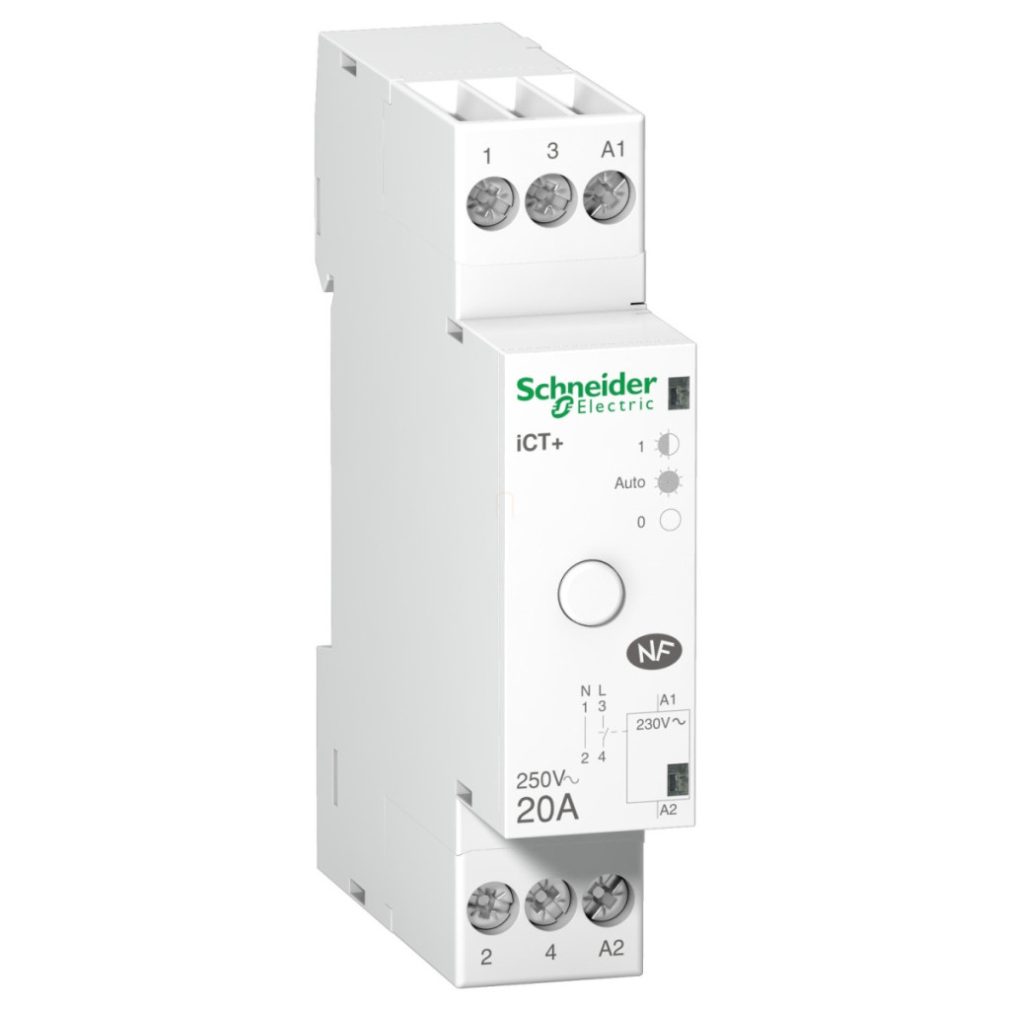

Acti9 iCT+ HC 20A 1P Uc 230VAC (A9C15031) este un contactor extrem de fiabil și versatil, dezvoltat de Schneider Electric pentru controlul rețelelor electrice moderne. Acest dispozitiv compact, montabil pe șină DIN, este alegerea ideală atât pentru aplicații rezidențiale, cât și pentru aplicații comerciale mici, unde controlul precis al circuitului și durata lungă de viață sunt importante. Ca parte a familiei de produse Acti9, dispozitivul combină tehnologia modernă cu o calitate excelentă. Designul său unipolar (1P) și curentul nominal de 20 A îi permit să conecteze sarcini cu o putere maximă de 3,6 kW la o rețea de 250 V c.a. Contactorul are un contact NO (normal deschis), ceea ce îl face potrivit pentru o gamă largă de aplicații. Este controlat de o tensiune de 230 V c.a. 50 Hz și poate fi controlat atât de la distanță, cât și manual, oferind flexibilitate maximă utilizatorului. Din punct de vedere tehnic, Acti9 iCT+ se mândrește cu parametri remarcabili. Tensiunea de izolare de 300 V și 5 milioane de cicluri de comutare garantează o funcționare fiabilă pe termen lung. Dispozitivul are o lățime de numai 18 mm, o înălțime de 81 mm și o adâncime de 60 mm, astfel încât poate fi instalat cu ușurință chiar și în dulapuri de distribuție înguste. Necesită o întreținere minimă, iar indicatorul color încorporat oferă un feedback clar cu privire la starea sa. Frecvența de comutare de 6 operații de comutare pe minut este suficientă pentru majoritatea aplicațiilor, iar consumul de energie al suportului este de numai 1,1 VA, ceea ce permite o funcționare eficientă din punct de vedere energetic. Flexibilitatea opțiunilor de conectare este asigurată de blocurile terminale de tip tunel, care pot acomoda cabluri de diferite dimensiuni. Dispozitivul este potrivit atât pentru cabluri rigide, cât și flexibile, cu secțiuni transversale de 1,5 mm², 2,5 mm² și 4 mm². Pentru conectarea electrică, lungimea de dezizolare a cablului este de 10 mm, iar cuplul de strângere a terminalului este de 1 N.m. Contactorul Schneider Electric Acti9 iCT+ HC 20A este conform cu standardul EN 60669-2-1, are protecție IP20 (IP40 cu carcasă modulară) și un nivel de zgomot redus de numai 10 dB, permițând o funcționare sigură și silențioasă într-o mare varietate de medii.
Schneider Electric Acti 9 iCT+ - A9C15031 - Contactor acționat manual 20A, 1P+N, Uc 230VAC date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT+
Tip dispozitiv: Contactor
Denumire scurtă: iCT+
Aplicație: Circuit de control
Număr de poli: 1P
Curent nominal de funcționare: 20 A AC-7A, 20 A AC-7B
Design contact: 1 NO
Tip rețea: AC
Tip control: Control de la distanță și manual
Tensiune circuit de control: 230 V AC 50 Hz
Date suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 250 V c.a. 50 Hz
Putere maximă: 3,6 kW la 250 V c.a.
Tensiune nominală de izolare: 300 V
Tip semnal de control: Menținut
Frecvență de comutare: 6 operații de comutare/minut
Indicație locală: Indicator colorat
Consum de energie în regim de menținere: 1,1 VA
Putere de comutare: 11 VA
Caracteristici fizice
Metodă de montare:Montare prin fixare Suprafață de montare: șină DIN simetrică de 35 mm Lățime în modul: 2 (pas de 9 mm) Înălțime: 81 mm Lățime: 18 mm Culoare: alb 18 mm
Adâncime: 60 mm
Culoare: Alb
Proprietăți electrice
Durată de viață mecanică: 5.000.000 de cicluri
Durată de viață electrică: 5.000.000 de cicluri
Conexiuni
Tip conexiune: Bloc terminal tip tunel
Tipuri de cabluri:
- 2 cabluri rigide de 1,5 mm²
- 2 cabluri flexibile de 1,5 mm² cu manșoane
- 2 cabluri 2,5 mm² rigide
- 2 cabluri 2,5 mm² flexibile
- 1 cablu 4 mm² rigid
- 1 cablu 4 mm² flexibil
Cuplu de strângere: 1 N.m
Lungime de dezizolare: 10 mm
Condiții de mediu
Standarde: EN 60669-2-1
Certificări: NF
Nivel de zgomot: 10 dB
Grad de protecție IP: IP20 (conform IEC 60529), IP40 (cu carcasă modulară, conform IEC 60529)
Grad de poluare: 3
Tropicalizare: 2 (conform IEC 60068-1)
Umiditate relativă:95% la 55°C Altitudine de funcționare: 2000 m Temperatură ambiantă de funcționare: -5...55°C Temperatură ambiantă de depozitare: -40...60°C
