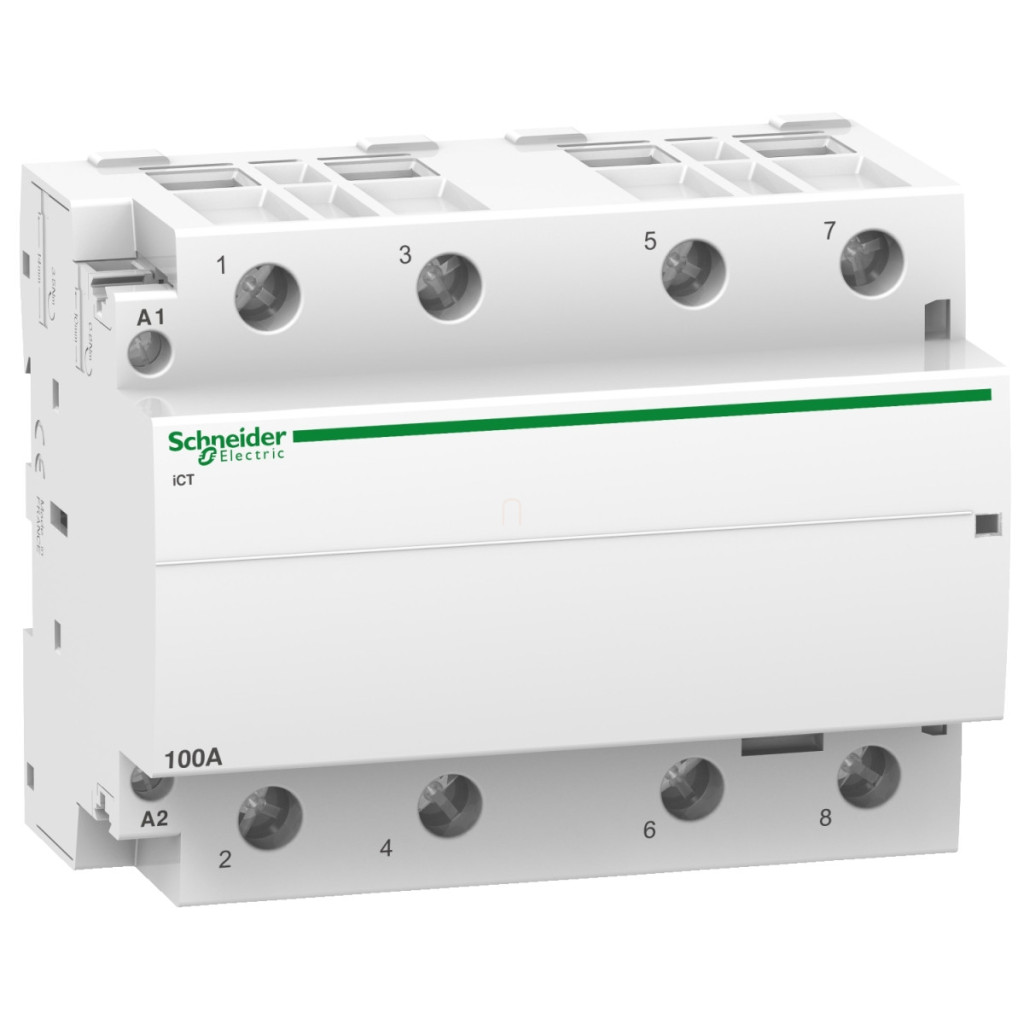

Contactorul Schneider Electric Acti9 iCT (A9C20884) este un dispozitiv modular de înaltă calitate, care oferă o soluție ideală pentru controlul sistemelor electrice moderne. Acest contactor cu 4 poli și curent nominal de 100 A a fost dezvoltat special pentru aplicații de încălzire și sarcini inductive reduse, fiind alegerea perfectă atât pentru mediile rezidențiale, cât și pentru cele comerciale. Produsul face parte din gama Acti9, una dintre cele mai fiabile și inovatoare linii de produse Schneider Electric. Contactorul iCT100A are 4 contacte normal deschise (NO) și funcționează cu o tensiune de control de 220-240 V 50 Hz. Dispozitivul este echipat cu funcție de control de la distanță, ceea ce asigură o aplicare flexibilă în diverse sisteme. Contactorul aparține categoriilor de utilizare AC-1 și AC-7A, fiind conform cu standardele EN 60947-4-1, EN 61095, IEC 61095 și UTE C 61-481, ceea ce garantează o funcționare fiabilă și sigură. Parametrii tehnici ai produsului sunt impresionanți: tensiune nominală de funcționare de 400 V c.a. 50 Hz, tensiune de izolație de 500 V și rezistență nominală la impulsuri de 4 kV. Dispozitivul funcționează cu un semnal de control menținut și poate efectua până la 100 de operații de comutare pe zi. Are un indicator de funcționare încorporat pentru semnalizare locală. Consumul de energie al circuitului de control în stare menținută este de 13 VA, iar puterea de comutare este de 106 VA. Nivelul de zgomot este extrem de scăzut, de numai 30 dB. Dispozitivul are protecție IP20 conform IEC 60529 și protecție IP40 într-o carcasă modulară. Intervalul de temperatură de funcționare este între -5 °C și 60 °C, iar intervalul de temperatură de depozitare este între -40 °C și 70 °C. Contactorul este extrem de ușor de instalat: poate fi fixat pe o șină DIN simetrică de 35 mm, cu o lățime de 108 mm (pas de 12 × 9 mm), o înălțime de 85 mm și o adâncime de 60 mm. Este de culoare albă, ceea ce îi conferă un aspect elegant în dulapul de comutație. Opțiunile de conectare sunt versatile: pentru circuitul de control sunt disponibili conectori de tip tunel, care pot fi utilizați atât pentru cabluri flexibile, cât și pentru cabluri rigide, în timp ce cablurile solide sau flexibile cu o secțiune transversală de 6-35 mm² pot fi conectate la circuitul principal. Cuplul de strângere pentru conectorii circuitului principal este de 3,5 Nm, iar pentru conectorii circuitului de control este de 0,8 Nm. Contactorul Schneider Electric Acti9 iCT100A este compatibil cu produsele IACTp, IACTs, IATEt și IACTc, asigurând extensibilitatea și flexibilitatea sistemului. Produsul are o durabilitate electrică remarcabilă: 30.000 de cicluri conform standardelor EN 61095, UTE C 61-481 și IEC 61095. Această fiabilitate și calitatea binecunoscută a Schneider Electric fac din contactorul iCT100A alegerea ideală pentru toți profesioniștii din domeniul electric care caută o soluție durabilă, ușor de instalat și fiabilă pentru sarcini de comutare.
Schneider Electric Acti 9 iCT100A - A9C20884 - contactor, 50 Hz, 4NO, 220 - 240 V c.a. date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT
Tipul produsului: Contactor
Denumirea scurtă a dispozitivului: iCT
Domeniu de aplicare: Încălzire - sarcină inductivă redusă
Poli: 4P
Curent nominal de funcționare: 100 A AC-7A
Compoziția contactului: 4 NO (normal deschis)
Tip rețea: CA
Categorie de utilizare: AC-1 (conform EN 60947-4-1), AC-7A (conform EN 61095), AC-7A (conform IEC 61095), AC-7A (conform UTE C 61-481), AC-1 (conform IEC 60947-4-1)
Tip de comandă: Comandă la distanță
Tensiune circuit de comandă: 220...240 V c.a. 50 Hz
Date suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 400 V c.a. 50 Hz
Putere maximă: AC-7A: 4,2 W la 400 V c.a. 50 Hz
Tensiune nominală de izolare: 500 V c.a. 50 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Tip semnal de control: Continuu
Frecvență de comutare: 100 operații de comutare/zi
Indicație locală: Indicator de funcționare
Consum continuu de energie: 13 VA
Putere la pornire: 106 VA
Informații privind instalarea
Metodă de instalare: Fixare prin clipsare
Bază de montare: Șină DIN simetrică de 35 mm
Diviziuni de 9 mm: 12
Înălțime: 85 mm
Lățime: 108 mm
Adâncime: 60 mm
Culoare: Alb
Caracteristici electrice
Rezistență electrică: 30.000 de cicluri EN 61095 400 V 16 A AC 50 Hz AC-7A, 30.000 de cicluri UTE C 61-481 400 V 6 A CA 50 Hz CA-7A, 30.000 de cicluri IEC 61095 400 V CA 50 Hz CA-7A
Conexiuni
Conectori - terminale: Circuit de comandă: blocuri terminale de tip tunel 2 cabluri 1,5 mm² rigide, Circuit de comandă: blocuri terminale de tip tunel 1 cablu 1,5...2,5 mm² rigid, Circuit de comandă: blocuri terminale de tip tunel 2 cabluri 1,5...2,5 mm² flexibile, Circuit principal: blocuri terminale de tip tunel 1 cablu(e) 6...35 mm² solid sau flexibil
Cuplu de strângere: Circuit principal: 3,5 Nm, Circuit de control: 0,8 Nm A1 / A2
Compatibilitate
Compatibilitate produs: IACTp, IACTs, IATEt, IACTc
Cod de compatibilitate: ICT
Segment de piață: Comercial mic, Rezidențial
Condiții de mediu
Standarde: EN 61095, IEC 61095, UTE C 61-481
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20 (conform IEC 60529), IP40 (în carcasă modulară) (conform IEC 60529)
Grad de poluare: 2
Tropicalizare: 2 (conform EN 60947-4-1)
Umiditate relativă:95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -5 până la 60 °C
Temperatura ambiantă în timpul depozitării: -40 până la 70 °C
