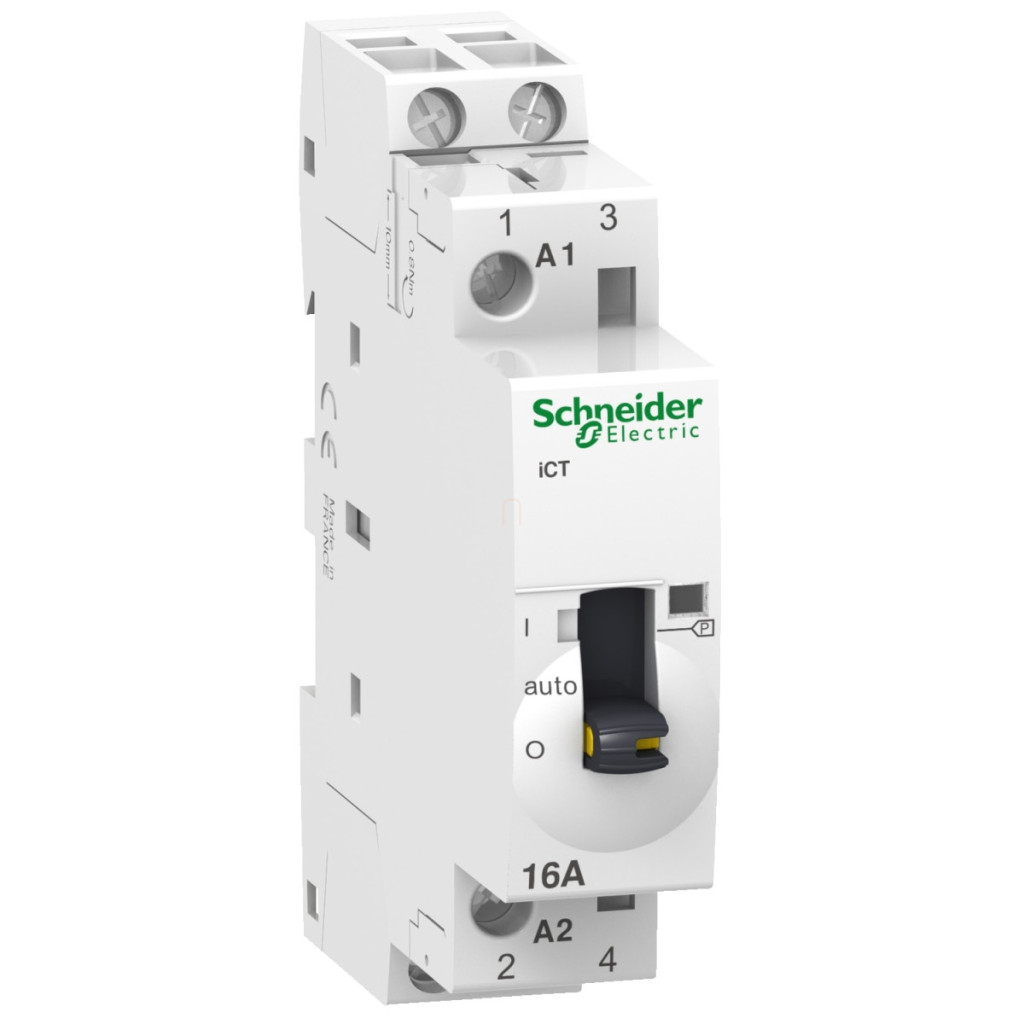

Gama de produse Schneider Electric Acti9 iCT, numărul de articol A9C23712, contactor compact cu 2 poli, oferă o soluție ideală pentru controlul motoarelor, încălzirii și iluminatului în diverse aplicații. Acest dispozitiv alb, de 16 A, montabil pe șină DIN, se potrivește perfect în sistemele electrice ale clădirilor rezidențiale și ale instalațiilor comerciale mai mici. Contactorul Schneider Electric Acti9 iCT16A are două contacte normal deschise (2NO) care pot fi operate în modurile 16A AC-7A și 6A AC-7B. Dispozitivul poate fi controlat de la distanță și manual, cu o tensiune a circuitului de control de 230...240V AC 50Hz. Tensiunea de funcționare a acestui contactor de înaltă calitate este de 250V AC 50Hz, iar tensiunea de izolație ajunge la 500V AC 50/60Hz. Rezistența sa la tensiune de impuls este de 4kV, ceea ce oferă o protecție remarcabilă împotriva supratensiunii. Printre parametrii tehnici ai produsului se remarcă durata de viață mecanică excelentă (1.000.000 de cicluri de comutare) și durata de viață electrică, care variază de la 30.000 la 100.000 de cicluri, în funcție de aplicație, conform diverselor standarde. Consumul său de energie este extrem de redus, doar 1,2 W la 250 V c.a., cu un consum de energie de menținere de 2,7 VA și un consum de energie de comutare de 9,2 VA. Frecvența de comutare poate fi de până la 100 de operații pe zi, iar funcționarea dispozitivului poate fi monitorizată vizual datorită indicatorului de stare. Nivelul de zgomot al contactorului este de numai 30 dB, asigurând o funcționare silențioasă. Schneider Electric Acti9 iCT16A are dimensiuni compacte: 81 mm înălțime, 18 mm lățime și 60 mm adâncime, permițând instalarea cu economie de spațiu în dulapul de distribuție. Instalarea rapidă și ușoară pe o șină DIN simetrică de 35 mm ocupă doar 2 unități (pas de 9 mm). Terminalele de conectare sunt de tip tunel, oferind opțiuni flexibile de conectare atât pentru circuitul de alimentare, cât și pentru circuitul de control. Șuruburile trebuie strânse la un cuplu de 0,8 Nm pentru o fixare corespunzătoare. Dispozitivul are un grad de protecție IP20 și poate fi utilizat la temperaturi ambientale cuprinse între -5 și 60 °C și depozitat la temperaturi cuprinse între -40 și 70 °C. Altitudinea de funcționare este de până la 2000 m deasupra nivelului mării, iar dispozitivul funcționează în mod fiabil la 55 °C, chiar și la o umiditate relativă de 95%.
Schneider Electric Acti 9 iCT16A - A9C23712 - contactor acționat manual, 50 Hz, 2NO, 230 - 240 V c.a. date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT
Tipul produsului: Contactor
Denumirea scurtă a produsului: iCT
Aplicație: Motor-încălzire-iluminat
Poli: 2P
Curent nominal de funcționare: 16 A AC-7A, 6 A AC-7B
Compoziție contact: 2 NO
Tip rețea: AC
Tip control: Control de la distanță și manual
Tensiune circuit de control: 230...240 V AC 50 Hz
Date suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 250 V AC 50 Hz
Putere maximă: 1,2 W la 250 V AC
Tensiune nominală de izolație: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Tip semnal de control: Rezervat
Frecvență de comutare: 100 operațiuni de comutare/zi
Indicație locală: Indicator de funcționare
Consum de energie în standby: 2,7 VA
Putere la pornire: 9,2 VA
Metodă de montare: Fixare prin clipsare
Suprafață de montare: Șină DIN simetrică de 35 mm
Diviziuni de 9 mm: 2
Înălțime: 81 mm
Lățime: 18 mm
Adâncime: 60 mm
Culoare: Alb
Durabilitate
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri IEC/EN 61095 16 A 50 Hz AC-7A
30.000 de cicluri IEC/EN 61095 6 A 50 Hz AC-7B
30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
100.000 cicluri EN/IEC 60947-4-1 50 Hz AC-1
30.000 cicluri EN/IEC 60947-4-1 50 Hz AC-3
30.000 cicluri EN/IEC 60947-4-1 50 Hz AC-5a
30.000 cicluri EN/IEC 60947-4-1 50 Hz AC-5b
Conexiuni - terminale
Circuit de control: terminale de tip tunel 2 cabluri 1,5 mm² rigide
Circuit de control: terminale de tip tunel 1 cablu(e) 1,5...2,5 mm² rigid
Circuit de control: terminale de tip tunel 2 cablu(e) 1,5...2,5 mm² flexibil
Circuit de alimentare: borne de tip tunel 1 cablu (cabluri) 1...4 mm² flexibil
Circuit de alimentare: borne de tip tunel 1 cablu (cabluri) 1,5...6 mm² rigid
Cuplu de strângere: Circuit de control: 0,8 N.m
Circuit de alimentare: 0,8 N.m
Compatibilitate
Compatibilitate produs: IACTs
Cod compatibilitate: ICT
Condiții de mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20
Grad de poluare: 2
Tropicalizare: 2 conform EN 60947-4-1
2 conform EN 61095
2 conform IEC 1095
Umiditate relativă:95% la 55 °C Altitudine de funcționare: 2000 m Temperatură ambiantă de funcționare: -5...60 °C Temperatură ambiantă de depozitare: -40...70 °C
