Contactorul Schneider Electric Acti9 iCT seria A9C23715 este alegerea ideală pentru aplicații de control al motoarelor, încălzirii și iluminatului, unde este necesar un dispozitiv fiabil, compact și eficient. Acest contactor, care funcționează la o tensiune de control de 230-240 V 50 Hz, are opțiuni de control atât de la distanță, cât și manual, fiind suficient de flexibil pentru a se adapta unei varietăți de cerințe de control. Dispozitivul cu doi poli are un contact normal deschis (NO) și unul normal închis (NC), capabil să comute 16 A în aplicații AC-7A și 6 A în aplicații AC-7B. Această versatilitate permite controlul eficient al diverselor sarcini. Starea de funcționare a contactorului iCT este indicată de un indicator vizual de stare, care permite verificarea funcționării dispozitivului dintr-o singură privire. Consumul de energie în stare de menținere este de numai 2,7 VA, în timp ce puterea de comutare este de 9,2 VA, asigurând o funcționare eficientă din punct de vedere energetic chiar și în timpul utilizării pe termen lung. Printre parametrii tehnici ai contactorului Schneider Electric Acti9 iCT, se remarcă în special durata de viață mecanică și electrică excelentă. Unitatea are o durată de viață mecanică impresionantă de 1.000.000 de cicluri, în timp ce durata de viață electrică este, de asemenea, remarcabilă în diverse aplicații: 100.000 de cicluri în categoria AC-7A, 30.000 de cicluri în categoria AC-7B, 100.000 de cicluri în categoria AC-1 și 30.000 de cicluri în categoriile AC-3, AC-5a și AC-5b. Consumul maxim de energie este de numai 1,2 W la 250 V c.a. Produsul are o rezistență la supratensiune de 4 kV și o tensiune de izolare de 500 V c.a., ceea ce sporește siguranța și fiabilitatea. Dimensiunile sale compacte (înălțime 81 mm, lățime 18 mm, adâncime 60 mm) și montarea standard pe șină DIN de 35 mm îl fac ușor de instalat în orice dulap de comandă. Dispozitivul ocupă 9 mm de spațiu pe șina DIN. Pentru conexiuni sunt disponibile blocuri terminale de tip tunel, cu secțiuni transversale diferite ale cablurilor pentru circuitele de control și de alimentare: 1,5-2,5 mm² pentru circuitele de control și 1,5-6 mm² pentru circuitele de alimentare pot fi conectate cu cabluri rigide sau 1-4 mm² cu cabluri flexibile. Cuplul de strângere este de 0,8 Nm atât pentru circuitele de control, cât și pentru cele de alimentare. Frecvența de comutare a dispozitivului este de 100 de operații de comutare pe zi, ceea ce este mai mult decât suficient pentru majoritatea aplicațiilor. Produsul are un grad de protecție IP20 și poate fi utilizat la temperaturi ambientale cuprinse între -5 și 60 °C, cu un interval de temperatură de depozitare de la -40 la 70 °C. Dispozitivul este de culoare albă, ceea ce asigură o bună vizibilitate în dulapul de comutație.

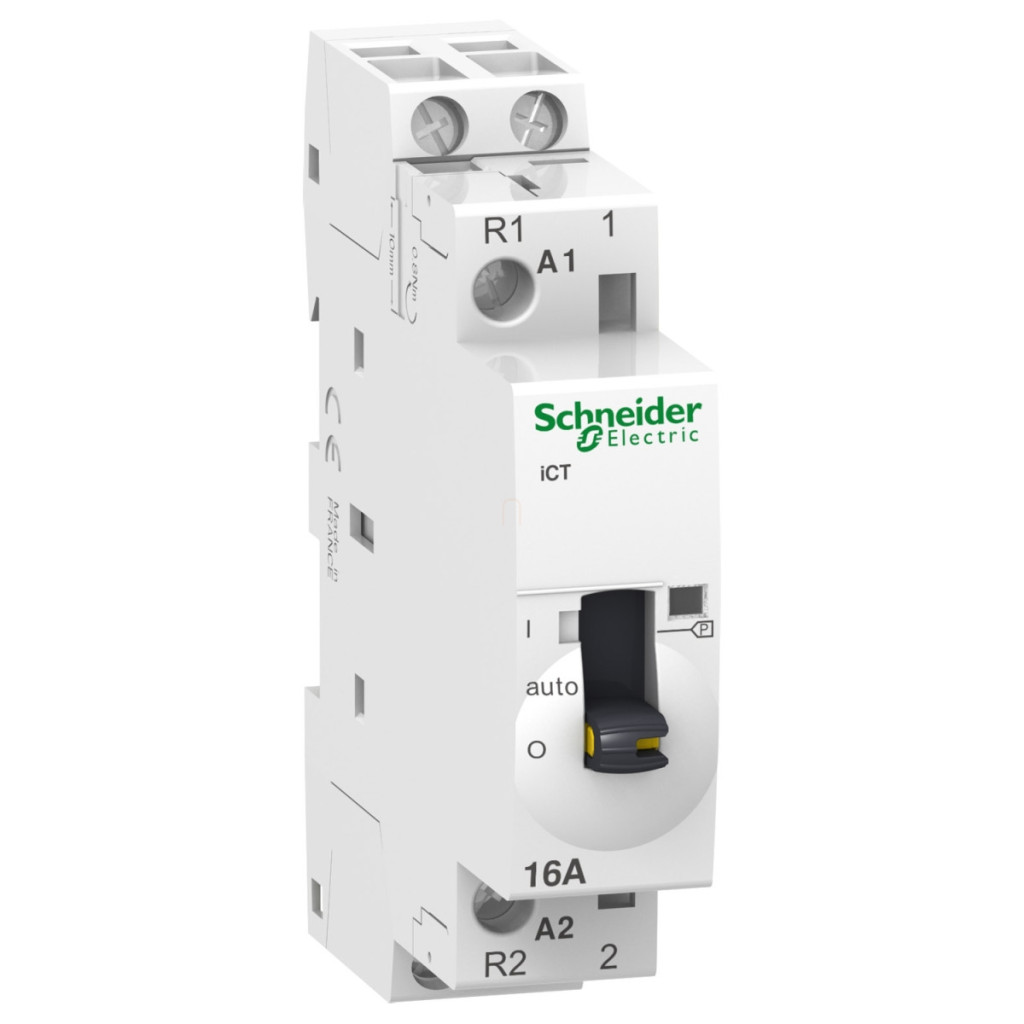

Schneider Electric Acti9 iCT16A - A9C23715 - contactor cu comandă manuală. 50 Hz, 1NO 1NC, 230 - 240 V c.a. Date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT
Tipul produsului sau al componentei: Contactor
Denumirea scurtă a dispozitivului: iCT
Domeniul de aplicare: Motor-încălzire-iluminat
Poli: 2P
Curent nominal de funcționare [Ie]: 16 A AC-7A, 6 A AC-7B
Compoziția contactului polului: 1 NO + 1 NC
Tip rețea: AC
Tip control: Control de la distanță și manual
Tensiune circuit de control [Uc]: 230...240 V AC 50 Hz
Date suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare [Ue]: 250 V c.a. 50 Hz
Putere maximă: 1,2 W la 250 V c.a.
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 4 kV
Tip semnal de comandă: Rezervat
Frecvență de comutație: 100 operații de comutare/zi
Indicație locală: Indicator de funcționare
Consum nominal de putere în VA: 2,7 VA
Putere de comutare în VA: 9,2 VA
Metodă de montare: Snap-in
Bază de montare: Șină DIN simetrică de 35 mm
Spațiu unitar de 9 mm: 2
Dimensiuni (L x Î x A): 81 mm x 18 mm x 60 mm
Culoare: Alb
Proprietăți mecanice și electrice
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică:
100.000 de cicluri IEC/EN 61095 16 A 50 Hz AC-7A
30.000 de cicluri IEC/EN 61095 6 A 50 Hz AC-7B
30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
100.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-1
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-3
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5a
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5b
Conexiuni - terminale
Circuit de control: bloc terminal tubular 2 cabluri 1,5 mm² rigide
Circuit de curent înalt: bloc terminal tubular 1 cablu(uri) 1…4 mm² flexibile
Circuit de curent înalt: bloc terminal tip tunel 1 cablu(e) 1,5…6 mm² rigid
Circuit de control: bloc terminal tip tunel 1 cablu(e) 1,5…2,5 mm² rigid
Circuit de control: bloc terminal de tip tubular 2 cabluri 1,5…2,5 mm² flexibile
Cuplu de strângere:
Circuit de control: 0,8 N·m
Circuit de curent mare: 0,8 N·m
Compatibilitatea produsului
Produse compatibile: IACT-uri
Cod de compatibilitate: ICT
Segment de piață
Comercial mic
Rezidențial
Condiții de mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20
Grad de poluare: 2
Tropicalizare:
2 în conformitate cu EN 60947-4-1
2 în conformitate cu EN 61095
2 în conformitate cu IEC 1095
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura aerului ambiant în timpul funcționării: -5…60 °C
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
