Contactorul Acti9 iCT 25A 2NC 220...240V 60Hz (A9C20636) este un produs de înaltă calitate din familia de produse Acti9 de la Schneider Electric, potrivit pentru controlul motoarelor, încălzirii și iluminatului. Acest contactor compact, cu 2 poli, are două contacte normal deschise (2NC) și poate fi un instrument fiabil pentru electricienii profesioniști la instalarea diverselor sisteme electrice. Contactorul Schneider Electric A9C20636 are un curent nominal de funcționare de 25 amperi în aplicații AC-7A și 8,5 amperi în aplicații AC-7B. Dispozitivul este potrivit pentru control de la distanță și funcționează cu o tensiune a circuitului de control de 220-240 V c.a. 60 Hz. Tensiunea nominală de funcționare este de 250 V c.a. 60 Hz, ceea ce îl face ideal pentru majoritatea aplicațiilor comerciale și rezidențiale. Contactorul are un consum maxim de energie de numai 0,9 W la 250 V c.a., ceea ce îl face o soluție eficientă din punct de vedere energetic. Produsul are o tensiune de izolație de 500 V c.a. și o tensiune nominală de impuls de 4 kV, oferind o protecție remarcabilă împotriva supratensiunii. Contactorul Schneider Electric Acti9 iCT se mândrește cu o durabilitate mecanică și electrică excepțională. Durata sa de viață mecanică este de 1.000.000 de cicluri, în timp ce durata de viață electrică poate ajunge la 100.000 de cicluri (IEC/EN 61095 25A 60Hz AC-7A) sau 30.000 de cicluri (IEC/EN 61095 8,5A 60Hz AC-7B) în conformitate cu diverse standarde. Avantajele suplimentare ale produsului includ un indicator de acțiune, care oferă un semnal vizibil de stare în timpul funcționării. Suportul contactorului are un consum de energie de 2,7 VA și o capacitate de comutare de 9,2 VA. Frecvența de comutare permite 100 de operații de comutare pe zi, ceea ce este mai mult decât suficient pentru majoritatea aplicațiilor. Instalarea este extrem de simplă: contactorul poate fi fixat pe o șină DIN simetrică de 35 mm, cu o lățime de numai 18 mm (2 module lățime), o înălțime de 81 mm și o adâncime de 68,5 mm. Dispozitivul alb are un nivel de zgomot redus, de numai 30 dB. Are protecție IP20 sau IP40 cu capac modular, conform IEC 60529. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -5 și 60 °C și depozitat la temperaturi cuprinse între -40 și 70 °C. Contactorul Schneider Electric Acti9 iCT este pe deplin compatibil cu alte produse din seria Acti9, inclusiv tipurile IATEt, IACTc, IACTp și IACTs. Produsul este recomandat în principal pentru utilizare rezidențială și comercială, unde este necesar un dispozitiv de comutare fiabil și cu durată lungă de viață pentru controlul motoarelor, încălzirii sau iluminatului.

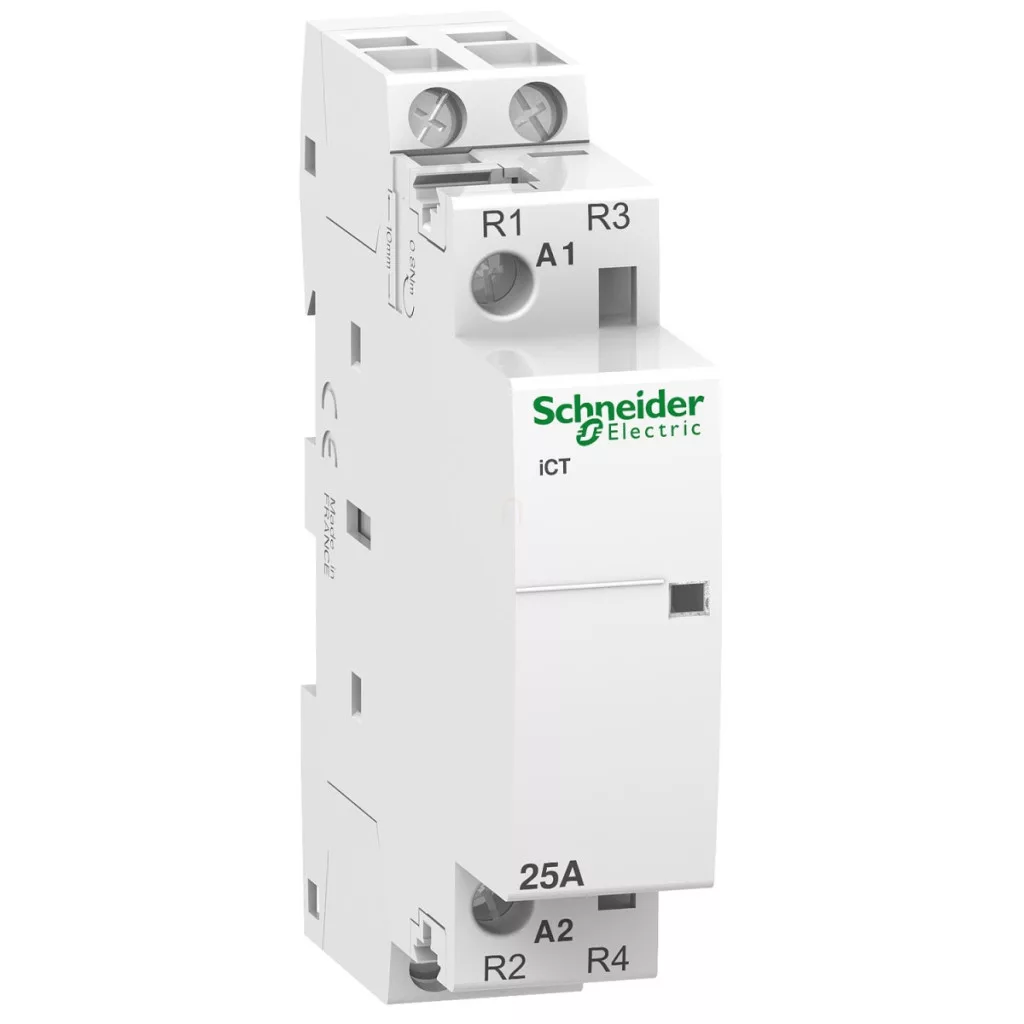

Schneider Electric Acti9 iCT25A - A9C20636 - contactor, 60 Hz, 2NC, 220 - 240 V c.a. date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT
Tipul produsului: Contactor
Denumirea scurtă a dispozitivului: iCT
Aplicația dispozitivului: Motor-încălzire-iluminat
Poli: 2P
Curent nominal de funcționare [Ie]: 25 A AC-7A, 8,5 A AC-7B
Configurație contact poli: 2 NC
Tip rețea: AC
Tip control: Control de la distanță
Tensiune circuit de control [Uc]: 220...240 V AC 60 Hz
Informații tehnice suplimentare
Frecvența rețelei: 60 Hz
Tensiune nominală de funcționare [Ue]: 250 V c.a. 60 Hz
Putere maximă: 0,9 W la tensiune de 250 V c.a.
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 4 kV
Tip semnal de control: Rezervat
Frecvență de comutare: 100 operații de comutare/zi
Indicație locală: Indicator de funcționare
Consum de energie suportat în VA: 2,7 VA
Putere de pornire în VA: 9,2 VA
Proprietăți mecanice
Metodă de montare: Montare prin fixare cu clic
Bază de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 2
Înălțime: 81 mm
Lățime: 18 mm
Adâncime: 68,5 mm
Culoare: Alb
Durabilitate
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 1.000.000 de cicluri IEC/EN 61095 25 A 60 Hz AC-7A
30.000 de cicluri IEC/EN 61095 8,5 A 60 Hz AC-7B
30.000 de cicluri IEC/EN 61095 60 Hz AC-7C
100.000 de cicluri EN/IEC 60947-4-1 60 Hz AC-1
30.000 de cicluri EN/IEC 60947-4-1 60 Hz AC-3
30.000 cicluri EN/IEC 60947-4-1 60 Hz AC-5a
30.000 cicluri EN/IEC 60947-4-1 60 Hz AC-5b
Conexiuni - terminale
Circuit de control: terminale de tip tunel 2 cabluri 1,5 mm² rigide
Circuit de alimentare: terminale de tip tunel 1 cablu(uri) 1...4 mm² flexibile
Circuit de alimentare: terminale de tip tunel 1 cablu(uri) 1,5...6 mm² rigid
Circuit de control: terminale de tip tunel 1 cablu(e) 1,5...2,5 mm² rigid
Circuit de control: terminale de tip tunel 2 cabluri 1,5...2,5 mm² flexibile
Cuplu de strângere: Circuit de control: 0,8 N.m, Circuit de alimentare: 0,8 N.m
Caracteristici de mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20 conform IEC 60529, IP40 (cu capac modular) conform IEC 60529
Grad de poluare: 2
Tropicalizare: 2 conform EN 60947-4-1, 2 conform EN 61095, 2 conform IEC 1095
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura aerului ambiant în timpul funcționării: -5 până la 60 °C
Temperatura aerului ambiant în timpul depozitării: -40 până la 70 °C
