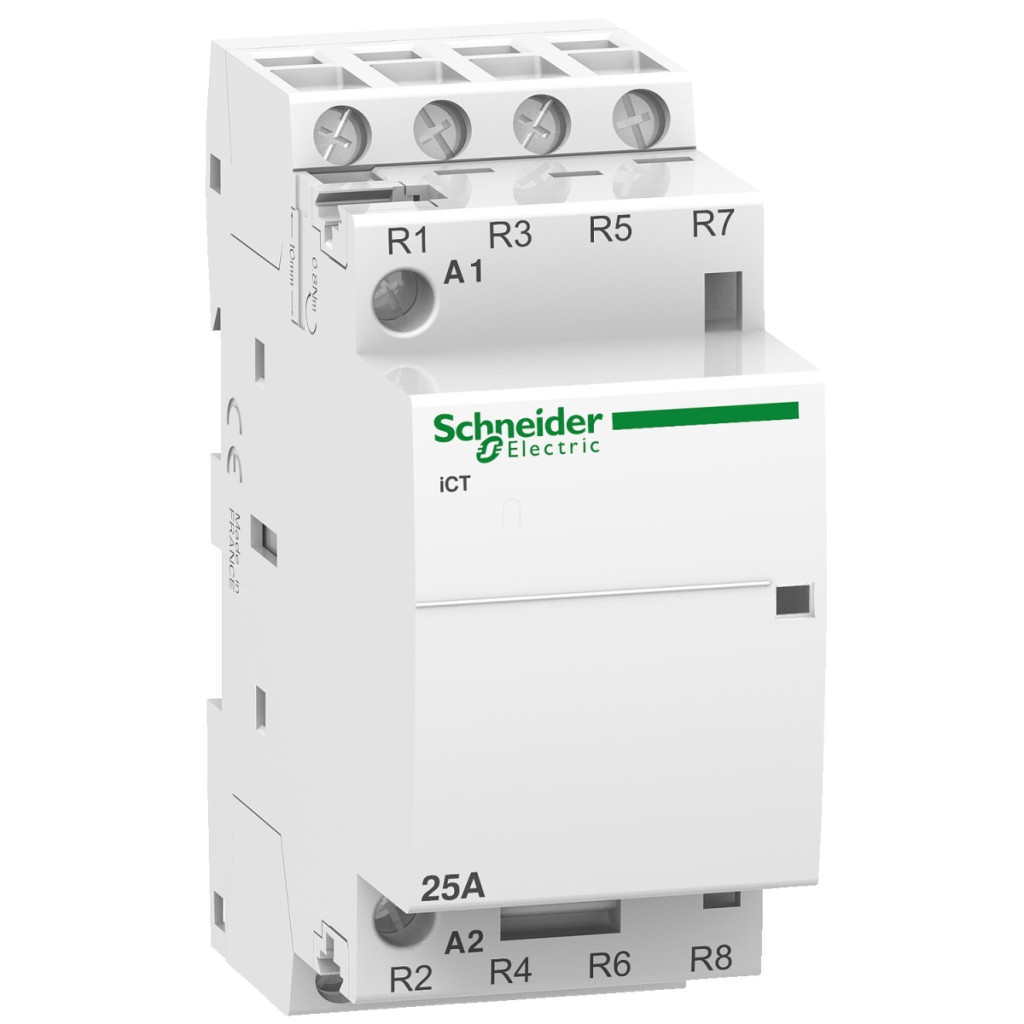

Contactorul Schneider Electric Acti9 iCT 25A 4NC 220...240V 50Hz, cu numărul de articol A9C20837, este un dispozitiv de comutare versatil și inovator, conceput special pentru controlul motoarelor, sistemelor de încălzire și iluminat. Această componentă de calitate profesională face parte din gama de produse Schneider Electric Acti9, recunoscută la nivel mondial pentru fiabilitatea și soluțiile tehnice excelente. Contactorul are 4 contacte NC (normal închise), ideale pentru aplicații în care sistemul trebuie să fie închis atunci când comanda este oprită. Curentul nominal de funcționare este de 25 A pentru aplicații AC-7A și de 8,5 A pentru aplicații AC-7B. Tensiunea circuitului de control este de 220-240 V c.a. 50 Hz, ceea ce îl face compatibil cu majoritatea rețelelor electrice europene. Tensiunea nominală de funcționare a contactorului este de 400 V c.a. 50 Hz, iar tensiunea nominală de izolare este de 500 V c.a. 50/60 Hz. Contactorul A9C20837 este extrem de durabil, cu o durată de viață mecanică de până la 1 milion de cicluri de comutare. Durata sa de viață electrică este, de asemenea, remarcabilă: 100.000 de cicluri pentru aplicații de 25 A 50 Hz AC-7A în conformitate cu IEC/EN 61095, 30.000 de cicluri pentru aplicații AC-7B, AC-7C, AC-3, AC-5a și AC-5b și 100.000 de cicluri pentru aplicații AC-1. Această durată de viață lungă asigură funcționarea fiabilă a echipamentului timp de ani de zile, chiar și în condiții de utilizare intensivă. Contactorul Schneider Electric iCT este extrem de ușor de instalat: datorită designului său cu fixare rapidă pentru șine DIN standard de 35 mm, poate fi montat rapid și în siguranță. Dimensiunile sale compacte – 81 mm înălțime, 36 mm lățime și 60 mm adâncime – permit instalarea cu economie de spațiu în dulapuri de distribuție sau alte unități de control. Carcasa din plastic este de culoare albă, ceea ce facilitează identificarea vizuală. Contactorul este ușor de utilizat datorită indicatorului de funcționare, care arată clar starea curentă. Dispozitivul are un consum de energie de 4,6 VA și o capacitate de comutare de 34 VA. Consumul maxim de energie este de 1,6 W la 400 V c.a. Frecvența de comutare este de 100 de operații de comutare pe zi, ceea ce este adecvat pentru majoritatea aplicațiilor. Nivelul de zgomot al contactorului este de numai 30 dB, astfel încât poate fi utilizat în medii silențioase. Gradul de protecție IP20 oferă o protecție adecvată împotriva prafului și contactului, dar nu protejează împotriva umezelii, astfel încât este potrivit numai pentru utilizare în interior. Intervalul de temperatură de funcționare este între -5 °C și +60 °C, ceea ce asigură o aplicabilitate largă în diferite condiții de mediu.
Schneider Electric Acti 9 iCT25A - A9C20837 - contactor, 50 Hz, 4NC, 230 - 240 V c.a. date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT
Tipul produsului: Contactor
Denumirea scurtă a dispozitivului: iCT
Aplicația dispozitivului: Motor-încălzire-iluminat
Număr de poli: 4P
Curent nominal de funcționare: 25 A AC-7A, 8,5 A AC-7B
Compoziția contactului polului: 4 NC
Tip rețea: AC
Tip control: Control de la distanță
Tensiune circuit de control: 220...240 V AC 50 Hz
Caracteristici suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 400 V AC 50 Hz
Putere maximă: 1,6 W la 400 V AC
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Tip semnal de control: Rezervat
Frecvență de comutare: 100 operațiuni de comutare/zi
Indicație locală: Indicator de funcționare
Consum de energie suport: 4,6 VA
Putere de pornire: 34 VA
Metodă de montare:Montare prin fixare Bază de montare: șină DIN simetrică de 35 mm Caracteristici mecanice Înălțime: 81 mm Lățime: 36 mm Adâncime: 60 mm Culoare: alb 36 mm
Adâncime: 60 mm
Culoare: Alb
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică
100.000 de cicluri IEC/EN 61095 25 A 50 Hz AC-7A
30.000 de cicluri IEC/EN 61095 8,5 A 50 Hz AC-7B
30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
100.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-1
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-3
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5a
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5b
Condiții de mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20
Grad de poluare: 2
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -5...60 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
