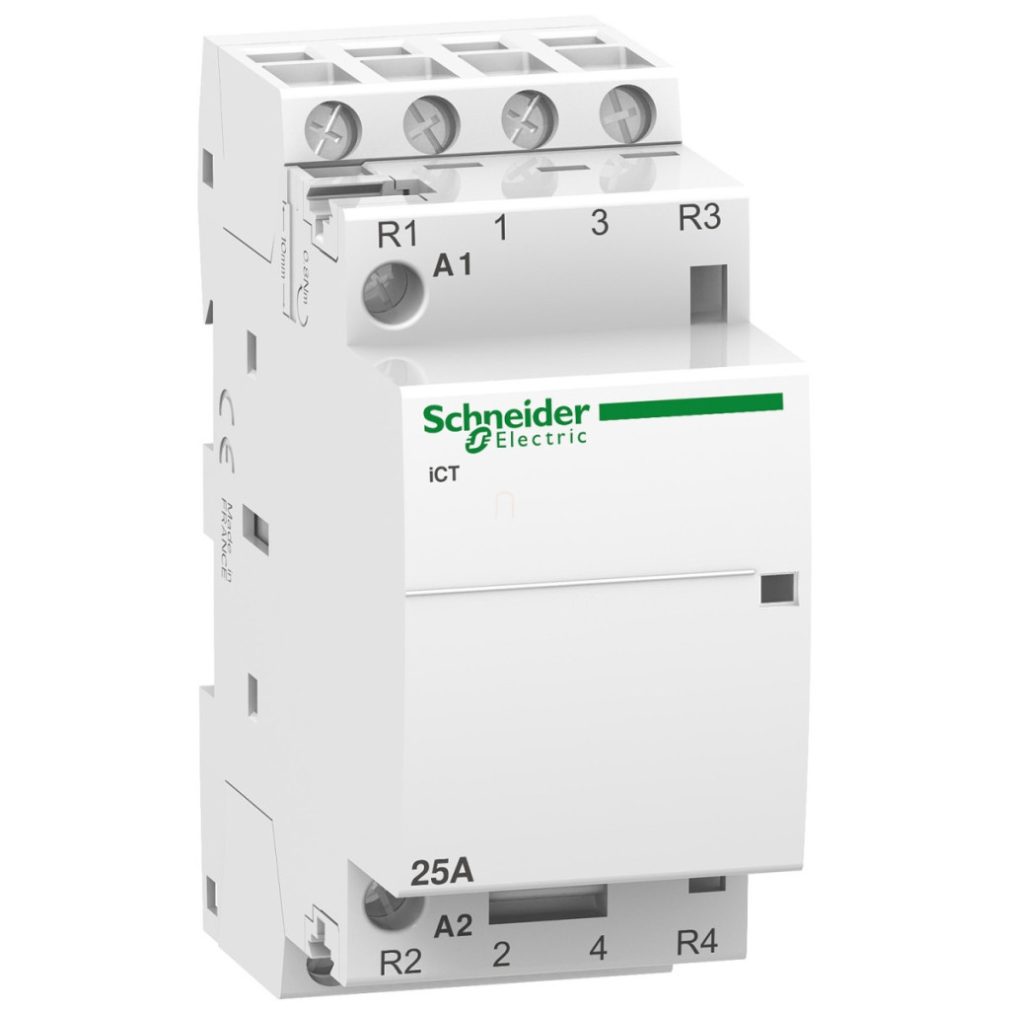

Contactorul Acti9 iCT 25A este soluția inovatoare a Schneider Electric pentru sistemele electrice moderne, ideală atât pentru aplicații rezidențiale, cât și pentru aplicații comerciale de mici dimensiuni. Numărul de piesă A9C20838 face parte din familia de produse fiabile Acti9, asigurând performanțe excelente și durată lungă de viață în sistemul dvs. electric. Acest contactor cu 4 poli (cu dispunere a contactelor 2NO+2NC) este proiectat pentru controlul de la distanță al motoarelor, echipamentelor de încălzire și sistemelor de iluminat. Curentul său nominal de funcționare este de 25A AC-7A pentru aplicații AC-7A și 8,5A AC-7B pentru aplicații AC-7B, permițând o gamă largă de utilizări. Tensiunea circuitului de control este de 220-240 V c.a. 50 Hz, în timp ce tensiunea nominală de funcționare este de 400 V c.a. 50 Hz. Datorită dimensiunilor sale compacte (81 mm înălțime, 36 mm lățime, 60 mm adâncime), dispozitivul ocupă doar 4 module pe o șină DIN standard de 35 mm. Contactorul Schneider Electric Acti9 iCT are parametri tehnici remarcabili. Consumul maxim de energie este de numai 1,6 W la 400 V c.a., în timp ce consumul de energie de menținere este de 4,6 VA. Dispozitivul are un indicator de stare local (indicator de funcționare), care facilitează monitorizarea funcționării. Durata de viață mecanică este de 1.000.000 de cicluri de comutare, în timp ce durata de viață electrică poate fi de până la 100.000 de cicluri (conform IEC/EN 61095 pentru aplicații de 25 A 50 Hz CA-7 A). Frecvența de comutare poate fi de 100 de operațiuni de comutare/zi, ceea ce este mai mult decât suficient pentru majoritatea aplicațiilor. Produsul are protecție IP20 și poate fi utilizat într-un interval larg de temperaturi de funcționare: între -5 °C și +60 °C. Intervalul de temperatură de depozitare este de la -40 °C la +70 °C. Dispozitivul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și poate rezista la o umiditate relativă de 95% la 55 °C. Nivelul său de zgomot este de numai 30 dB, ceea ce face ca funcționarea sa să fie aproape imperceptibilă. Conectarea se face folosind blocuri terminale de tip tunel, unde circuitul de control și circuitul de transmisie a puterii pot accepta fire de diferite secțiuni transversale (atât fire flexibile, cât și rigide). Cuplul de strângere este de 0,8 Nm în ambele cazuri.
Schneider Electric Acti 9 iCT25A - A9C20838 - contactor 50Hz, 2NONC, 220 - 240VAC date tehnice
Caracteristici tehnice principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT
Tip dispozitiv: Contactor
Denumire scurtă: iCT
Domeniu de aplicare: Motor-încălzire-iluminat
Număr de poli: 4P
Curent nominal de funcționare [Ie]: 25 A AC-7A, 8,5 A AC-7B
Compoziție contact: 2 NO + 2 NC
Tip rețea: AC
Tip control: Control de la distanță
Tensiune circuit de control [Uc]: 220...240 V AC 50 Hz
Date tehnice suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare [Ue]: 400 V AC 50 Hz
Putere maximă: 1,6 W la 400 V AC
Tensiune nominală de izolație [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 4 kV
Tip semnal de control: Rezervat
Frecvență de comutare: 100 operații de comutare/zi
Indicație locală: Indicator de funcționare
Consum de energie în stare de așteptare: 4,6 VA
Putere de comutație: 34 VA
Proprietăți mecanice
Metodă de montare:Montare prin fixare Baza de montare: șină DIN simetrică de 35 mm Lățime modul: 4 (pas de 9 mm) Înălțime: 81 mm Lățime: 36 mm Culoare: alb 36 mm
Adâncime: 60 mm
Culoare: Alb
Durabilitate și durată de viață
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri IEC/EN 61095 25 A 50 Hz AC-7A
Durată de viață electrică: 30.000 de cicluri IEC/EN 61095 8,5 A 50 Hz AC-7B
Durată de viață electrică: 30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
Conectori și terminale
Circuit de control: blocuri terminale de tip tunel 2 cabluri 1,5 mm² rigide
Circuit de transmisie a puterii: blocuri terminale de tip tunel 1 cablu(e) 1…4 mm² flexibile
Cuplu de strângere: Circuit de control: 0,8 N.m, Circuit de transmisie a puterii: 0,8 N.m
Condiții de mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Protecție IP: IP20
Grad de poluare: 2
Tropicalizare: 2 conform EN 60947-4-1, 2 conform EN 61095, 2 conform IEC 1095
Umiditate relativă: 95 % la 55 °C
Altitudine de funcționare: 2000 m
Intervalul de temperatură ambiantă în timpul funcționării: -5…60 °C
Intervalul de temperatură ambiantă în timpul depozitării: -40 până la 70 °C
