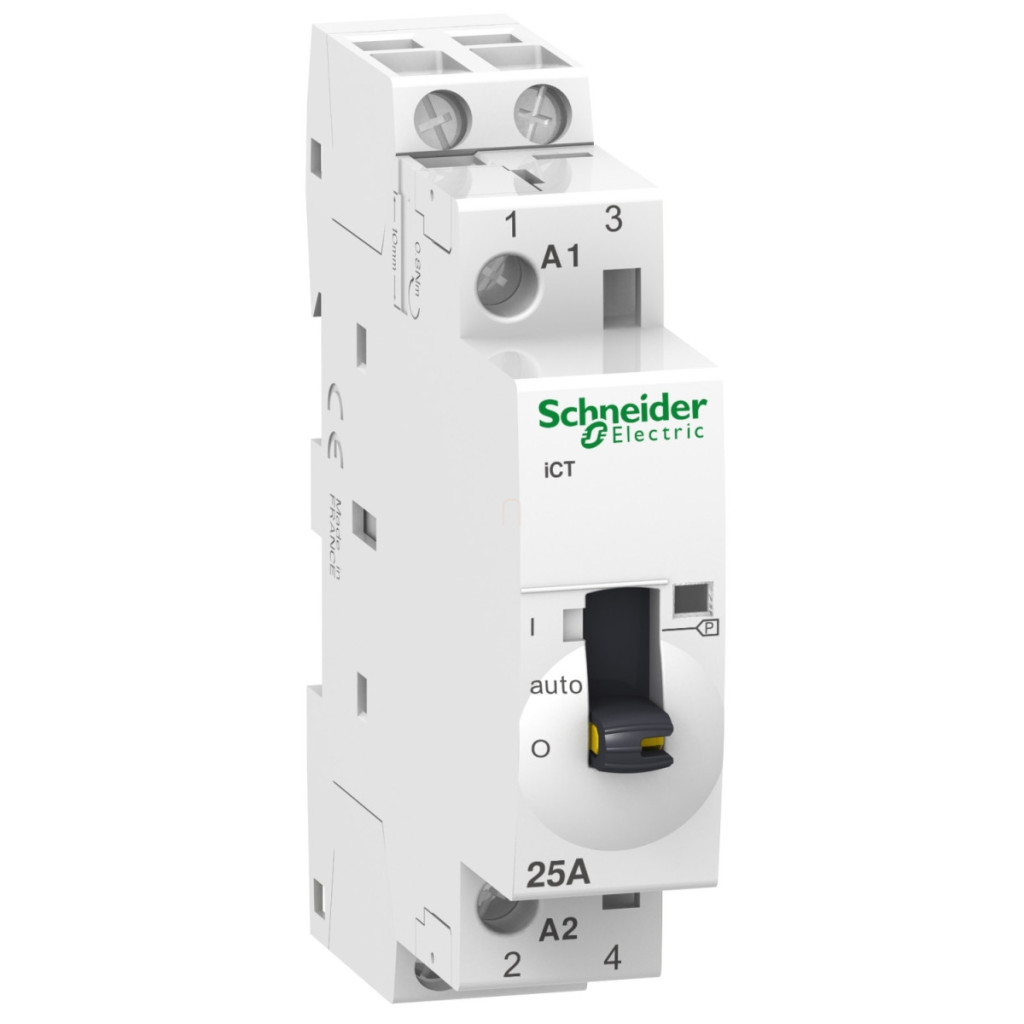

Contactorul Schneider Electric Acti9 iCT 25A 2NO 230...240V 50Hz MO, numărul de articol A9C21732, este un dispozitiv de comutare electric versatil care poate fi utilizat pentru diverse sarcini de control. Ca parte a gamei de produse Schneider Electric Acti9, acest contactor modern oferă o soluție fiabilă și durabilă atât pentru aplicații rezidențiale, cât și pentru aplicații comerciale de mici dimensiuni. Dispozitivul are două contacte NO (normal deschise), care permit controlul eficient al circuitelor motorului, încălzirii și iluminatului. Are parametri tehnici remarcabili: poate comuta un curent nominal de funcționare de 25 A în aplicații AC-7A și 8,5 A în aplicații AC-7B. Contactorul poate fi controlat de la distanță și manual, ceea ce oferă o flexibilitate excepțională în utilizare. Tensiunea circuitului de control este de 230...240 V CA 50 Hz, ceea ce îl face perfect adaptat rețelelor electrice domestice. Dispozitivul are o durabilitate mecanică și electrică excelentă: este capabil să efectueze 1.000.000 de cicluri de comutare mecanică și, în funcție de tip, 30.000-100.000 de cicluri de comutare electrică. Tensiunea nominală de funcționare este de 250 V c.a. 50 Hz, în timp ce tensiunea de izolare este de 500 V c.a. Tensiunea de impuls rezistentă este de 4 kV, ceea ce asigură o protecție adecvată împotriva tranzitorilor de rețea. Frecvența de comutare poate fi de până la 100 de operații pe zi, ceea ce depășește cu mult cerințele majorității aplicațiilor. Contactorul este, de asemenea, echipat cu feedback local (indicator de funcționare), astfel încât starea de comutare poate fi verificată cu ușurință. Produsul are dimensiuni compacte: 81 mm înălțime, 18 mm lățime și 60 mm adâncime, corespunzând doar 2 module DIN, astfel încât ocupă un spațiu minim în dulapul de comutare. Instalarea este extrem de simplă: poate fi fixat pe o șină DIN simetrică de 35 mm. Carcasa dispozitivului este albă, ceea ce asigură un aspect curat și profesional. Gradul de protecție IP20 protejează componentele interne de praf și contact accidental, permițând în același timp o ventilație adecvată. Produsul poate fi utilizat la temperaturi de funcționare cuprinse între -5 și 60 °C și funcționează în mod fiabil la altitudini de până la 2000 de metri deasupra nivelului mării. Contactorul Schneider Electric A9C21732 este compatibil cu multe alte produse Acti9, inclusiv tipurile IACT, IACTc, IACTp și IATEt. Această compatibilitate extinde și mai mult gama de aplicații și facilitează integrarea sistemului. Produsul este fabricat în conformitate cu standardul IEC/EN 61095, care garantează calitatea și siguranța. Nivelul său de zgomot este de numai 30 dB, ceea ce face ca funcționarea sa să fie aproape imperceptibilă.
Schneider Electric Acti 9 iCT25A - A9C21732 - contactor acționat manual, 50 Hz, 2NO, 230 - 240 V c.a. date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT
Tipul produsului: Contactor
Denumirea scurtă a dispozitivului: iCT
Domeniul de aplicare: Motor-încălzire-iluminat
Număr de poli: 2P
Curent nominal de funcționare: 25 A AC-7A, 8,5 A AC-7B
Compoziția contactului polului: 2 NO
Tip rețea: AC
Mod de control: Control de la distanță și manual
Tensiune circuit de control: 230...240 V AC 50 Hz
Date suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 250 V CA 50 Hz
Putere maximă: 1,2 W la 250 V CA
Tensiune nominală de izolare: 500 V CA 50/60 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Tip semnal de control: Rezervat
Frecvență de comutare: 100 operații de comutare/zi
Indicație locală: Indicator de funcționare
Consum energie în standby: 2,7 VA
Putere la pornire: 9,2 VA
Metodă de montare: Snap-in
Bază de montare: Șină DIN simetrică de 35 mm
Diviziuni de 9 mm: 2
Înălțime: 81 mm
Lățime: 18 mm
Adâncime: 60 mm
Culoare: Alb
Caracteristici mecanice și electrice
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică:
100.000 de cicluri IEC/EN 61095 25 A 50 Hz AC-7A
30.000 de cicluri IEC/EN 61095 8,5 A 50 Hz AC-7B
30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
100.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-1
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-3
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5a
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5b
Conexiuni - terminale
Circuit de control: conector tip tunel 2 cabluri 1,5 mm² rigide
Circuit de curent înalt: conector tip tunel 1 cablu 1...4 mm² flexibil
Circuit de curent înalt: conector tip tunel 1 cablu 1,5...6 mm² rigid
Circuit de control: conector tip tunel 1 cablu 1,5...2,5 mm² rigid
Circuit de control: conector tip tunel 2 cabluri 1,5...2,5 mm² flexibile
Cuplu de strângere:
Circuit de control: 0,8 Nm
Circuit de curent înalt: 0,8 Nm
Compatibilitatea produsului
IACTs
IACTc
IACTp
IATEt
Cod de compatibilitate: ICT
Segment de piață: Retail, rezidențial
Caracteristici de mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20
Grad de poluare: 2
Tropicalizare: 2 conform EN 60947-4-1
2 conform EN 61095
2 conform IEC 1095
Umiditate relativă: 95% la 55°C
Altitudine de funcționare: 2000 m
Temperatură ambiantă de funcționare: -5...60°C
Temperatură ambiantă de depozitare: -40...70°C
