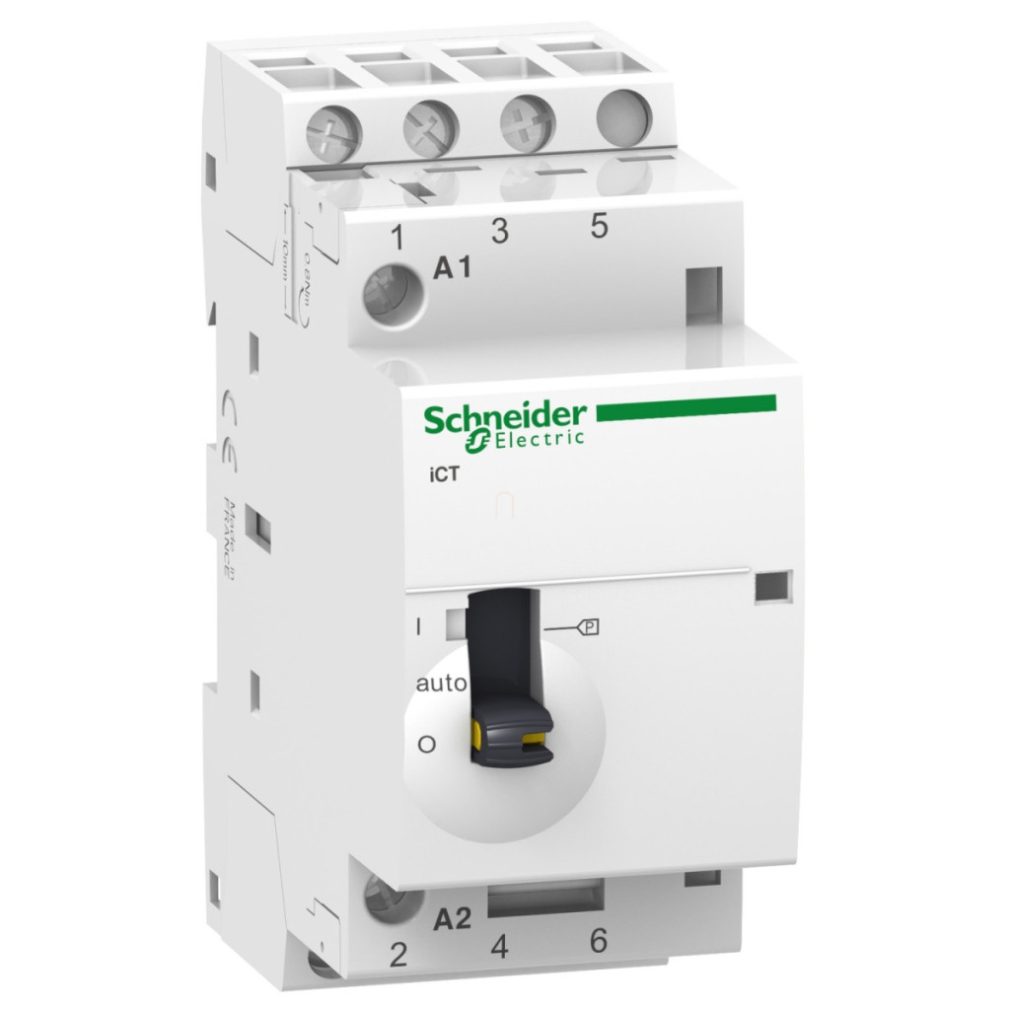

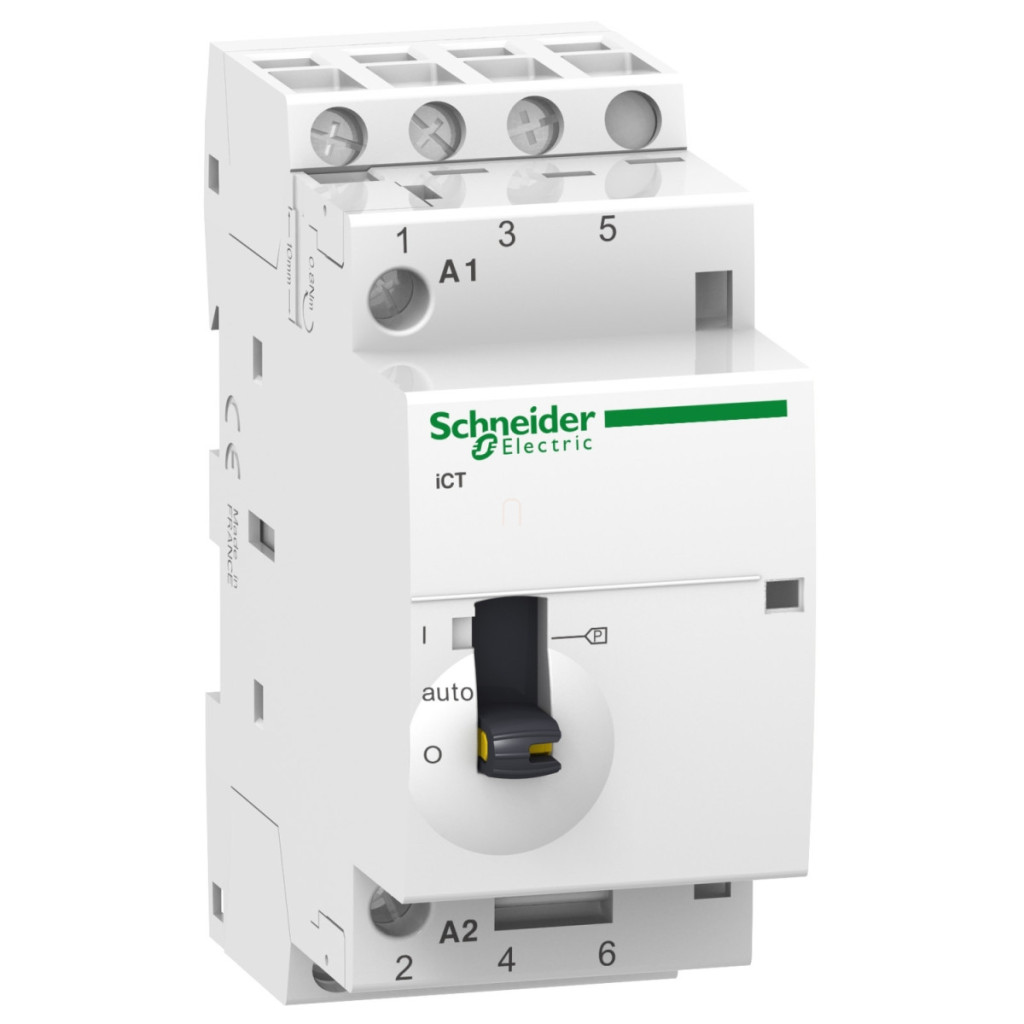

Contactorul Schneider Electric Acti9 iCT 25A 3NO 220...240V 50Hz MO (A9C21833) este un reprezentant de frunte al dispozitivelor de control electric fiabile, fiind alegerea ideală pentru controlul motoarelor, sistemelor de încălzire și iluminat. Acest contactor trifazat cu 3 contacte normal deschise (3NO) este soluția perfectă atât pentru aplicații rezidențiale, cât și pentru aplicații comerciale mici, unde comutarea precisă și durata lungă de viață sunt importante. Ca parte a gamei de produse Acti9, contactorul iCT are un curent nominal de funcționare de 25A în aplicații AC-7A și 8,5A în aplicații AC-7B. Tensiunea circuitului de control este de 220-240V AC 50Hz, în timp ce tensiunea nominală de funcționare este de 400V AC 50Hz. O caracteristică specială a dispozitivului este opțiunea de control de la distanță și manual, care asigură flexibilitate maximă în timpul utilizării. Indicatorul de stare locală afișează întotdeauna starea de funcționare a contactorului, cu ajutorul indicatorului de stare încorporat. Din punct de vedere tehnic, dispozitivul garantează 1.000.000 de cicluri de comutare mecanică și, în funcție de aplicație, 30.000-100.000 de cicluri de comutare electrică, ceea ce înseamnă o durabilitate remarcabilă. Frecvența de comutare poate fi de până la 100 de operațiuni pe zi, ceea ce îl face potrivit pentru utilizare intensivă. Tensiunea nominală de impuls este de 4 kV, iar tensiunea de izolație este de 500 V CA 50/60 Hz, asigurând o protecție adecvată. Produsul are un grad de protecție IP20 și poate fi utilizat la temperaturi ambientale cuprinse între -5 și 60 °C. Intervalul de temperatură de depozitare este de -40...70 °C, iar altitudinea maximă de funcționare este de 2000 m. Umiditatea relativă de 95% (la 55 °C) și operabilitatea la gradul de poluare 2 permit o gamă largă de aplicații. Instalarea este extrem de simplă datorită montării prin fixare pe o șină DIN simetrică de 35 mm. Dispozitivul alb, cu lățimea de 36 mm, înălțimea de 81 mm și adâncimea de 60 mm, ocupă doar 4 module DIN (pas de 9 mm) în tabloul de distribuție. Conectorii sunt de tip tunel, permițând conectarea cablurilor flexibile de 1...4 mm² sau rigide de 1,5...6 mm² la circuitul de alimentare și a cablurilor flexibile sau rigide de 1,5...2,5 mm² la circuitul de control. Cuplul de strângere pentru șuruburile circuitului de control și de alimentare este de 0,8 N.m. Consumul maxim de energie este de numai 1,6 W la 400 V c.a., în timp ce consumul de energie de menținere este de 4,6 VA și puterea de comutare este de 34 VA. Nivelul de zgomot al dispozitivului este extrem de scăzut, de numai 30 dB.
Schneider Electric Acti 9 iCT25A - A9C21833 - contactor acționat manual, 50 Hz, 3NO, 220 - 240 V c.a. date tehnice
Caracteristici principale
Tipul produsului: Contactor
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT
Denumirea scurtă a produsului: iCT
Aplicație: Motor-încălzire-iluminat
Poli: 3P
Compoziție contact: 3 NO (normal deschis)
Curent nominal de funcționare: 25 A AC-7A, 8,5 A AC-7B
Tip rețea: AC
Tip control: Control de la distanță și manual
Tensiune circuit de control: 220...240 V CA 50 Hz
Date suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 400 V c.a. 50 Hz
Putere maximă: 1,6 W la 400 V c.a.
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Tip semnal de comandă: Rezervat
Frecvență de comutare: 100 operații de comutare/zi
Indicație locală: Indicator de funcționare
Consum de energie în standby: 4,6 VA
Putere la pornire: 34 VA
Caracteristici mecanice
Metodă de montare:Montare prin fixare: bază de montare: șină DIN simetrică de 35 mm cu pas de 9 mm: 4 Înălțime: 81 mm Lățime: 36 mm Culoare: alb 36 mm
Adâncime: 60 mm
Culoare: Alb
Durabilitate
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri IEC/EN 61095 25 A 50 Hz AC-7A
Durată de viață electrică: 30.000 de cicluri IEC/EN 61095 8,5 A 50 Hz AC-7B
Durată de viață electrică: 30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
Durată de viață electrică: 100.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-1
Conexiuni
Circuit de control: Conectori de tip tunel 2 cabluri 1,5 mm² rigide
Circuit de curent înalt:Conectori de tip tunel 1 cablu(e) 1...4 mm² flexibil
Circuit de alimentare: Conectori de tip tunel 1 cablu(e) 1,5...6 mm² rigid
Cuplu de strângere: Circuit de control: 0,8 N.m, Circuit de curent înalt: 0,8 N.m
Condiții de mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20
Grad de poluare: 2
Tropicalizare: 2 în conformitate cu EN 60947-4-1, EN 61095, IEC 1095
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -5...60 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
