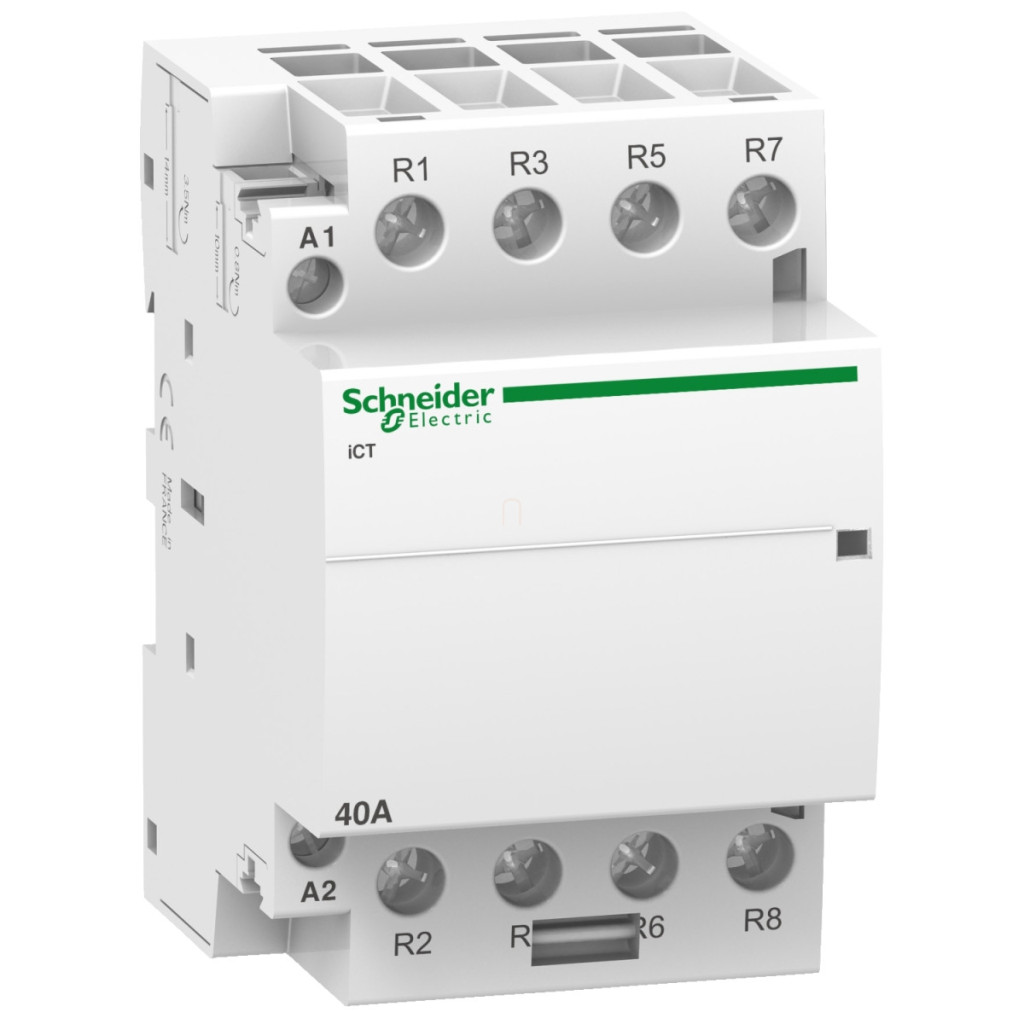

Contactorul Schneider Electric Acti 9 iCT40A (A9C20847) este un dispozitiv de control de calitate profesională, ideal pentru utilizarea în diverse sisteme electrice, în special pentru controlul motoarelor, încălzirii și iluminatului. Acest contactor cu patru poli are 4 contacte NC (normal închise), ceea ce reprezintă o caracteristică avantajoasă în aplicațiile de siguranță și control. Produsul aparține familiei de produse Schneider Electric Acti9, care reprezintă una dintre cele mai semnificative inovații din industria electrică. Contactorii iCT funcționează cu o tensiune de control de 220-240 V c.a. 50 Hz și sunt proiectați pentru o tensiune nominală de funcționare de 400 V c.a. 50 Hz. Dispozitivul are o capacitate de încărcare impresionantă: 40 A în aplicații AC-7A și 15 A în aplicații AC-7B. Acest lucru permite utilizarea eficientă atât în clădiri rezidențiale, cât și în instalații comerciale mai mici. Contactorul cu numărul de piesă A9C20847 se mândrește cu o durabilitate mecanică remarcabilă, permițând 1.000.000 de cicluri de comutare. Durata sa de viață electrică este, de asemenea, remarcabilă: 100.000 de cicluri în aplicații AC-7A, 100.000 de cicluri în aplicații AC-1 și 30.000 de cicluri în aplicații AC-7B, AC-7C, AC-3, AC-5a și AC-5b, conform standardelor IEC/EN. Dispozitivul este controlat integral prin telecomandă cu un semnal de control rezervat. Starea de funcționare este indicată în mod clar de indicatorul de stare încorporat, astfel încât funcționarea contactorului poate fi monitorizată în permanență. Frecvența de comutare poate fi de până la 100 de operațiuni pe zi, permițând o utilizare versatilă. Designul fizic al produsului este, de asemenea, practic: poate fi fixat pe o șină DIN simetrică de 35 mm, ceea ce face instalarea rapidă și ușoară. Contactorul are dimensiuni compacte, cu o lățime de 54 mm (unități de 6 x 9 mm), o înălțime de 85 mm și o adâncime de 60 mm. Carcasa albă asigură un aspect estetic. În ceea ce privește conexiunile, atât circuitul de control, cât și circuitul de alimentare au blocuri terminale care acceptă cabluri de diferite dimensiuni: 1,5-2,5 mm² (rigide sau flexibile) pentru circuitul de control și 6-25 mm² (rigide) sau 6-16 mm² (flexibile) pentru circuitul de alimentare. Cuplul de strângere este de 0,8 Nm pentru circuitul de control și de 3,5 Nm pentru circuitul de alimentare. Alte caracteristici tehnice importante ale Schneider Electric A9C20847 includ un consum maxim de energie de 2,1 W la 400 V c.a., o putere de reținere de 6,5 VA și o putere de comutare de 53 VA. Produsul are protecție IP20, o temperatură de funcționare cuprinsă între -5 °C și +60 °C și o temperatură de depozitare cuprinsă între -40 °C și +70 °C. Umiditatea relativă poate fi de 95% la 55 °C, iar altitudinea de funcționare este garantată până la 2000 de metri. Produsul este conform cu standardul IEC/EN 61095 și are un nivel de zgomot de numai 30 dB, asigurând o funcționare silențioasă. Contactorul este compatibil cu produsele IACTp, IACTc, IACTs și IATEt, permițând o proiectare flexibilă a sistemului.
Schneider Electric Acti 9 iCT40A - A9C20847 - contactor, 50Hz, 4NC, 220 - 240VAC date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT
Tipul produsului: Contactor
Denumirea scurtă a dispozitivului: iCT
Aplicație: Motor-încălzire-iluminat
Poli: 4P
Curent nominal de funcționare [Ie]: 40 A AC-7A, 15 A AC-7B
Compoziția contactului polului: 4 NC
Tip rețea: AC
Tip control: Telecomandă
Tensiune circuit de control [Uc]: 220...240 V AC 50 Hz
Caracteristici suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare [Ue]: 400 V CA 50 Hz
Putere maximă: 2,1 W la 400 V CA
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 4 kV
Tip semnal de comandă: Rezervat
Frecvență de comutare: 100 operații de comutare/zi
Indicator local: Indicator de funcționare
Consum nominal de energie: 6,5 VA
Putere de comutare: 53 VA
Caracteristici mecanice
Metodă de montare:Montare prin fixare: bază de montare: șină DIN simetrică de 35 mm unități de 9 mm: 6 Înălțime: 85 mm Lățime: 54 mm Culoare: alb 54 mm
Adâncime: 60 mm
Culoare: Alb
Durabilitate
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică:
100.000 de cicluri IEC/EN 61095 40 A 50 Hz AC-7A
30.000 de cicluri IEC/EN 61095 15 A 50 Hz AC-7B
30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
100.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-1
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-3
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5a
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5b
Conexiuni și compatibilitate
Conectori - terminale:
Circuit de control: terminal tunel 2 cabluri 1,5 mm² rigide
Circuit de control: terminal tunel 1 cablu(uri) 1,5...2,5 mm² rigid
Circuit de alimentare: terminal tunel 1 cablu(uri) 6...16 mm² flexibil
Circuit de alimentare: clemă tunel 1 cablu(e) 6...25 mm² rigid
Circuit de comandă: clemă tunel 2 cablu(e) 1,5...2,5 mm² flexibil
Cuplu de strângere:
Circuit de control: 0,8 N.m
Circuit de alimentare: 3,5 N.m
Compatibilitate produs: IACTp, IACTc, IACTs, IATEt
Cod de compatibilitate: ICT
Segment de piață: Comercial mic, Rezidențial
Mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20
Grad de poluare: 2
Tropicalizare: 2 conform EN 60947-4-1, 2 conform EN 61095, 2 conform IEC 1095
Umiditate relativă: 95% la 55°C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -5...60°C
Temperatura ambiantă în timpul depozitării: -40...70°C
