Contactorul Acti9 iCT tip A9C21142 este un produs electric de calitate superioară de la Schneider Electric, care oferă o soluție fiabilă pentru controlul motoarelor, încălzirii și iluminatului. Acest contactor de 40 A, cu 2 poli, este alegerea perfectă pentru clădiri rezidențiale și mici facilități comerciale, unde sunt necesare fiabilitate ridicată și durată lungă de viață. Contactorul Schneider Electric Acti9 iCT40A are 2 contacte NO (normal deschise), care sunt deschise în starea lor normală. Circuitul de control poate fi operat la 24V AC 50Hz, în timp ce tensiunea nominală de funcționare este de 250V AC 50Hz. O caracteristică specială a dispozitivului este combinația dintre controlul de la distanță și controlul manual, care asigură o utilizare flexibilă. Indicatorul de acțiune încorporat ajută la verificarea stării actuale de comutare. Contactorul are o putere maximă de 1,6 W la 250 V c.a., un consum de curent de menținere de 4,6 VA și o putere de comutare de 34 VA. Frecvența de comutare poate fi de până la 100 de operații de comutare pe zi, ceea ce este suficient chiar și pentru o utilizare intensivă. Contactorul Schneider A9C21142 iCT are parametri tehnici remarcabili: 1 milion de cicluri de comutare mecanică și 100.000 de cicluri de comutare electrică conform IEC/EN 61095 pentru aplicații de 40 A 50 Hz CA-7 A. Produsul are o rezistență nominală la tensiune de impuls de 4 kV și o tensiune de izolație de 500 V AC 50/60 Hz. Nivelul său de zgomot este extrem de scăzut, de numai 30 dB. Are protecție IP20 și IP40 cu un capac modular conform IEC 60529. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -5 °C și +60 °C și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Toleranța sa la umiditate relativă este de 95% la 55 °C. Instalarea este facilitată de montarea rapidă pe o șină DIN simetrică de 35 mm. Dimensiunile dispozitivului sunt: 85 mm înălțime, 36 mm lățime și 73,5 mm adâncime, ceea ce corespunde diviziunilor de 4 x 9 mm. Culoare: alb. De asemenea, este flexibil în ceea ce privește conexiunile: circuitul de control are conectori de tip tunel care pot fi utilizați pentru cabluri rigide sau flexibile de 1,5-2,5 mm², în timp ce circuitul principal poate fi conectat la cabluri rigide de 6-25 mm² sau flexibile de 6-16 mm². Se recomandă un cuplu de strângere de 0,8 Nm pentru cablurile circuitului de control și de 3,5 Nm pentru cablurile circuitului principal. Contactorul Acti9 iCT40A este compatibil cu produsele IATEt, IACTp, IACTc și IACTs, ceea ce facilitează integrarea în sistemele Schneider Electric existente. Produsul este conform cu standardul IEC/EN 61095 și are un grad de poluare de 2. Dispozitivul are un grad ridicat de tropicalizare (clasa 2 conform EN 60947-4-1, EN 61095 și IEC 1095). Contactorul Schneider Electric A9C21142 este alegerea perfectă pentru orice aplicație care necesită un dispozitiv de comutare fiabil, durabil și ușor de instalat.

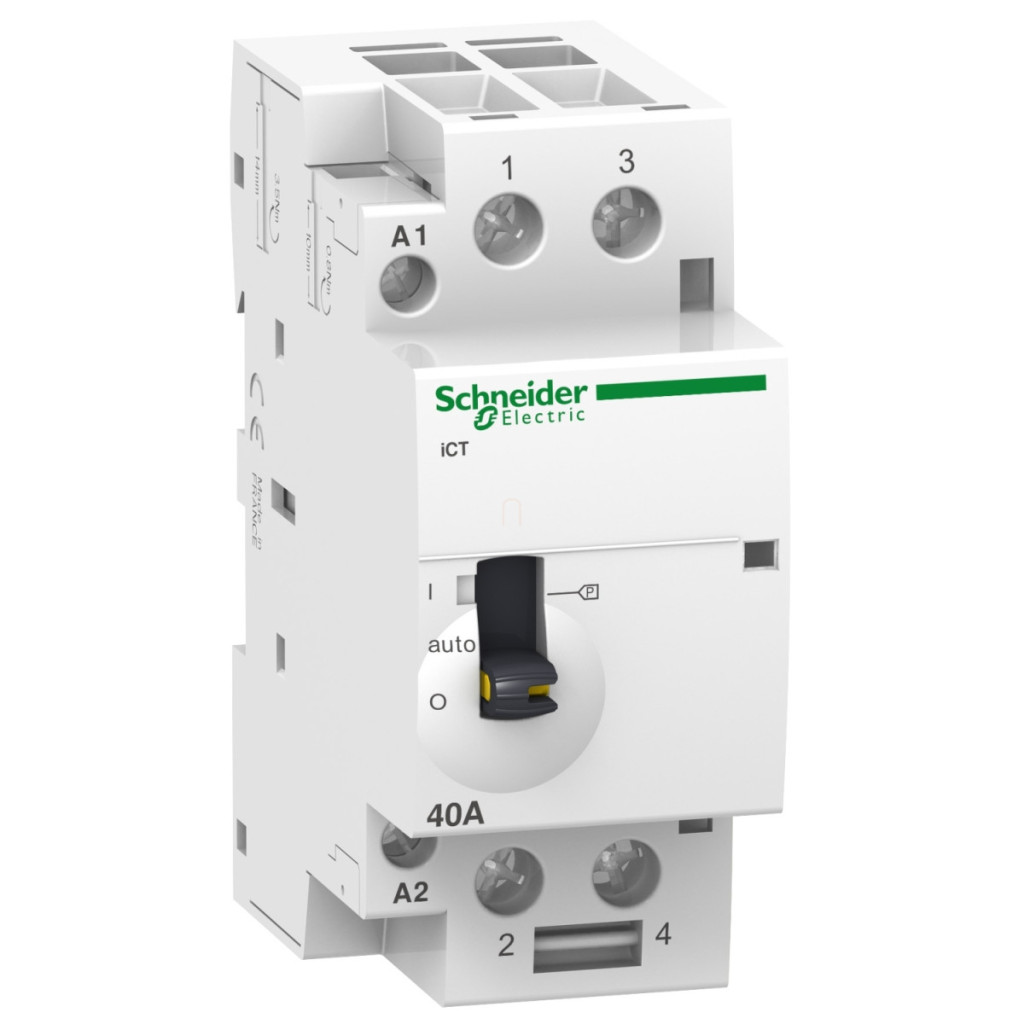

Schneider Electric Acti 9 iCT40A - A9C21142 - contactor acționat manual, 50 Hz, 2NO, 24 V c.a. Date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT
Tipul produsului: Contactor
Denumirea scurtă a dispozitivului: iCT
Aplicație: Motor-încălzire-iluminat
Poli: 2P
Curent nominal de funcționare: 40 A AC-7A, 15 A AC-7B
Compoziție contact: 2 NO
Tip rețea: AC
Tip control: Control de la distanță și manual
Tensiune circuit de control: 24 V AC 50 Hz
Informații suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 250 V AC 50 Hz
Putere maximă: 1,6 W la 250 V AC
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Tip semnal de comandă: Rezervat
Frecvență de comutare: 100 operații de comutare/zi
Indicație locală: Indicator de acțiune
Consum nominal de energie: 4,6 VA
Putere de comutare: 34 VA
Metodă de montare: Snap-in
Bază de montare: Șină DIN simetrică de 35 mm
Unități cu pas de 9 mm: 4
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 73,5 mm
Culoare: Alb
Durabilitate
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri IEC/EN 61095 40 A 50 Hz AC-7A
30.000 de cicluri IEC/EN 61095 15 A 50 Hz AC-7B
30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
100.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-1
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-3
30.000 cicluri EN/IEC 60947-4-1 50 Hz AC-5a
30.000 cicluri EN/IEC 60947-4-1 50 Hz AC-5b
Conexiuni
Circuit de control: conectori de tip tunel 2 cabluri 1,5 mm² rigide
conectori de tip tunel 1 cablu(e) 1,5...2,5 mm² rigide
conectori de tip tunel 2 cabluri 1,5...2,5 mm² flexibile
Circuit principal: conectori de tip tunel 1 cablu(uri) 6...16 mm² flexibile
conectori de tip tunel 1 cablu(uri) 6...25 mm² rigid
Cuplu de strângere: Circuit de control: 0,8 N.m
Circuit principal: 3,5 N.m
Compatibilitate
Compatibilitate produs: IATEt, IACTp, IACTc, IACTs
Cod de compatibilitate: ICT
Segment de piață
Rezidențial
Comercial mic
Date de mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20 conform IEC 60529
IP40 (carcasă modulară) conform IEC 60529
Grad de poluare: 2
Tropicalizare: 2 conform EN 60947-4-1
2 conform EN 61095
2 conform IEC 1095
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -5...60 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
