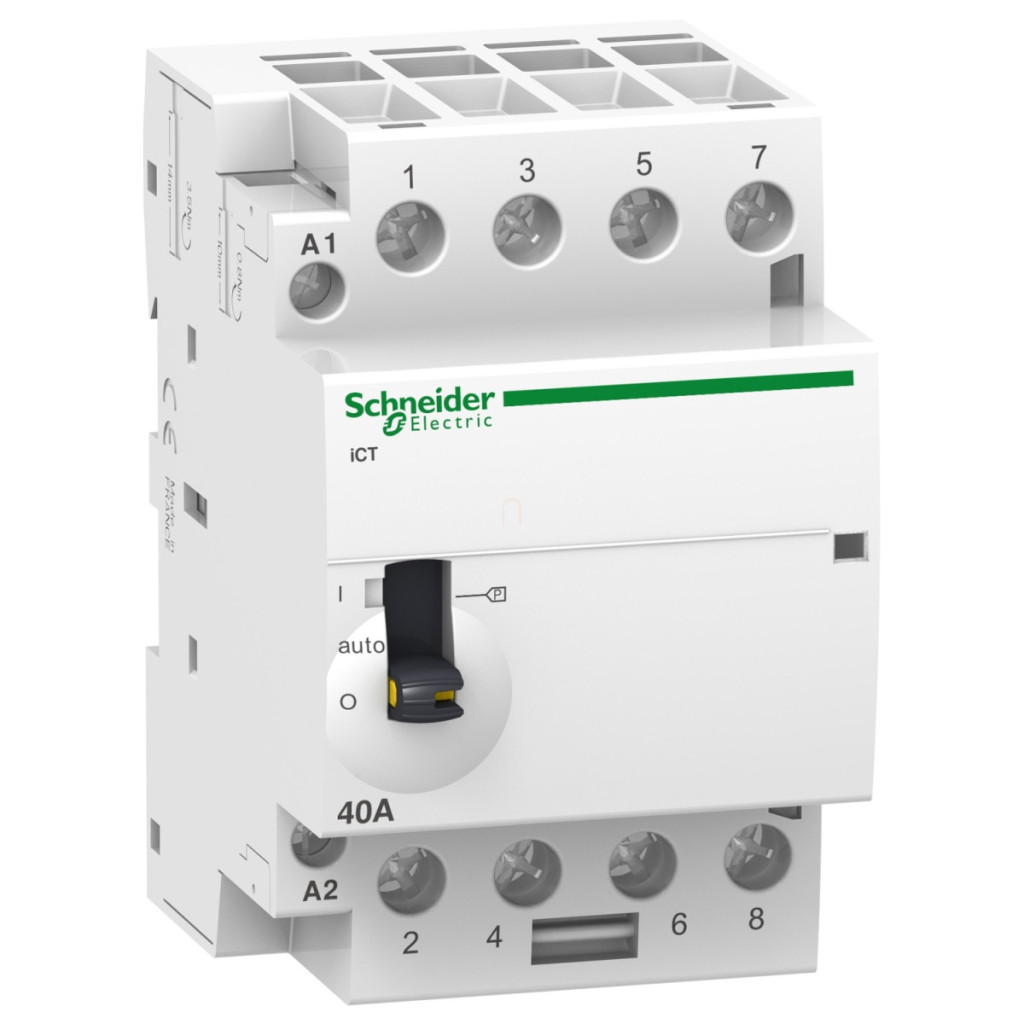

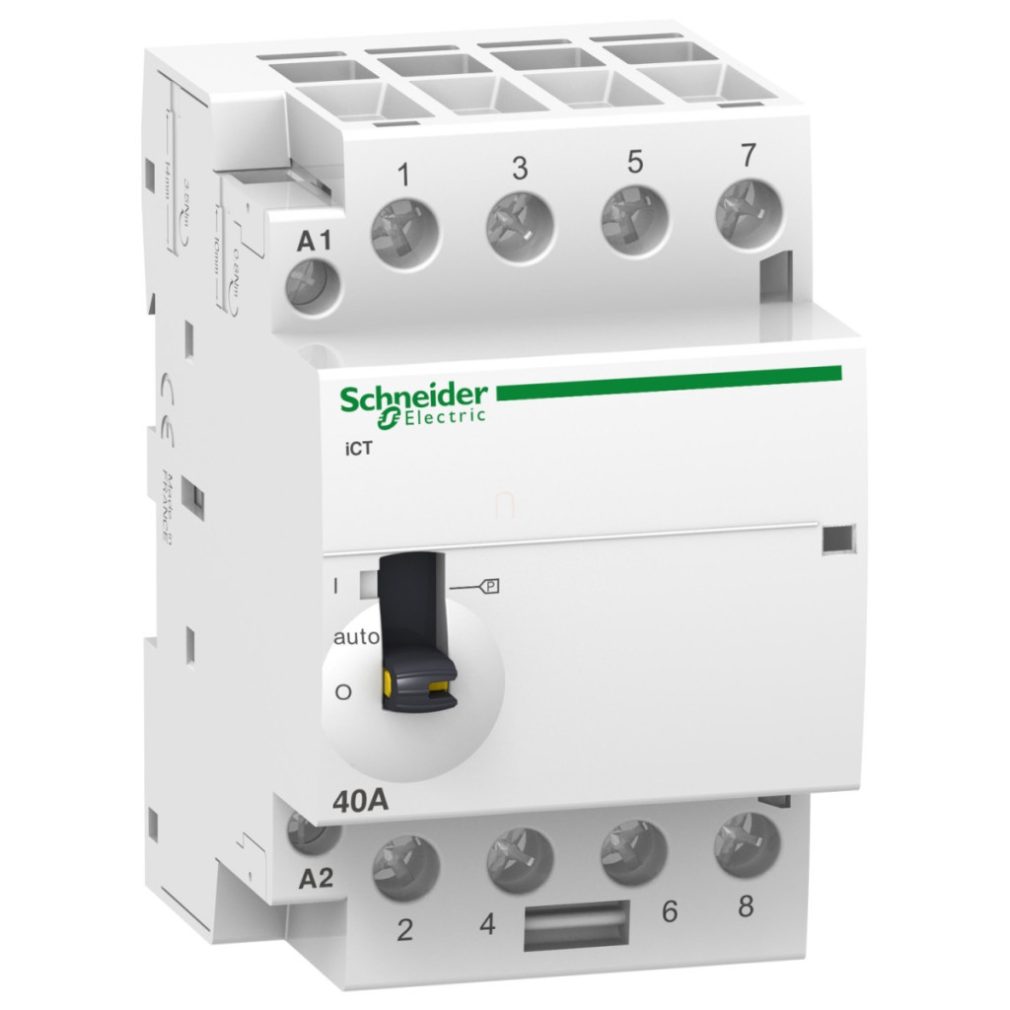

Acti9 iCT40A (A9C21144) este un produs inovator din gama Schneider Electric de contactoare, special conceput pentru controlul motoarelor, încălzirii și iluminatului. Acest dispozitiv cu 4 poli și 4 contacte normale deschise (4NO) este alegerea ideală atât pentru aplicații rezidențiale, cât și pentru aplicații comerciale, unde este necesară o comutare electrică fiabilă și eficientă. Dispozitivul funcționează cu o tensiune de control de 24 V c.a. 50 Hz și oferă un curent nominal de funcționare de 40 A pentru aplicații AC-7A și 15 A pentru aplicații AC-7B. Contactorul are o tensiune nominală de funcționare de 400 V c.a. 50 Hz și oferă o tensiune de izolare remarcabilă de 500 V c.a. și o rezistență nominală la tensiune de impuls de 4 kV. Schneider Electric Acti9 iCT40A poate fi controlat nu numai de la distanță, ci și manual, ceea ce crește semnificativ flexibilitatea sa de utilizare. Indicatorul de funcționare încorporat afișează clar starea curentă, astfel încât să știți întotdeauna exact când dispozitivul este activ. Oferă o durabilitate mecanică remarcabilă, garantând 1.000.000 de cicluri de comutare, în timp ce durabilitatea sa electrică este de 100.000 de cicluri conform IEC/EN 61095 pentru aplicații de 40 A 50 Hz AC-7 A. Contactorul are un design extrem de compact, măsurând 85 mm înălțime, 54 mm lățime și 73,5 mm adâncime. Poate fi montat pe o șină DIN și ocupă doar 6 module (pas de 9 mm). Carcasa albă se potrivește perfect în dulapurile de distribuție. Consumul de energie al dispozitivului este, de asemenea, remarcabil de redus, de numai 2,1 W la 400 V c.a., în timp ce consumul de energie al suportului este de 6,5 VA, iar puterea de comutare este de 53 VA. Frecvența de comutare este de 100 de comutări/zi, ceea ce este perfect suficient pentru majoritatea aplicațiilor.
Schneider Electric Acti 9 iCT40A - A9C21144 date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT
Tipul produsului: Contactor
Denumirea scurtă a dispozitivului: iCT
Domeniu de aplicare: Motor-încălzire-iluminat
Poli: 4P
Curent nominal de funcționare [Ie]: 40 A AC-7A, 15 A AC-7B
Compoziție contact pol: 4 NO
Tip rețea: AC
Tip control: Control de la distanță și manual
Tensiune circuit de control [Uc]: 24 V AC 50 Hz
Date suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare [Ue]: 400 V c.a. 50 Hz
Putere maximă: 2,1 W la 400 V c.a.
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 4 kV
Tip semnal de control: Rezervat
Frecvență de comutare: 100 operații de comutare/zi
Indicație locală: Indicator de funcționare
Consum continuu de energie: 6,5 VA
Putere de pornire: 53 VA
Metodă de montare: Snap-in
Suprafață de montare: Șină DIN simetrică de 35 mm
Pasi de 9 mm: 6
Înălțime: 85 mm
Lățime: 54 mm
Adâncime: 73,5 mm
Culoare: Alb
Caracteristici mecanice și electrice
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri IEC/EN 61095 40 A 50 Hz AC-7A
30.000 de cicluri IEC/EN 61095 15 A 50 Hz AC-7B
30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
100.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-1
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-3
30.000 cicluri EN/IEC 60947-4-1 50 Hz AC-5a
30.000 cicluri EN/IEC 60947-4-1 50 Hz AC-5b
Conexiuni - blocuri terminale
Conexiune circuit de control: blocuri terminale de tip tunel 2 cabluri 1,5 mm² rigide
blocuri terminale de tip tunel 1 cablu1,5…2,5 mm² rigid
blocuri terminale de tip tunel 2 cabluri 1,5…2,5 mm² flexibile
Conexiune circuit de alimentare: blocuri terminale de tip tunel 1 cablu (cabluri) 6…16 mm² flexibil
blocuri terminale de tip tunel 1 cablu (cabluri) 6…25 mm² rigid
Cuplu de strângere: Circuit de control: 0,8 N.m
Circuit de alimentare: 3,5 N.m
Condiții de mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20 conform IEC 60529
IP40 (capac modular) conform IEC 60529
Grad de poluare: 2
Tropicalizare: 2 conform EN 60947-4-1
2 conform EN 61095
2 conform IEC 1095
Umiditate relativă: 95 % la 55 °C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -5…60 °C
Temperatura ambiantă în timpul depozitării: -40…70 °C
