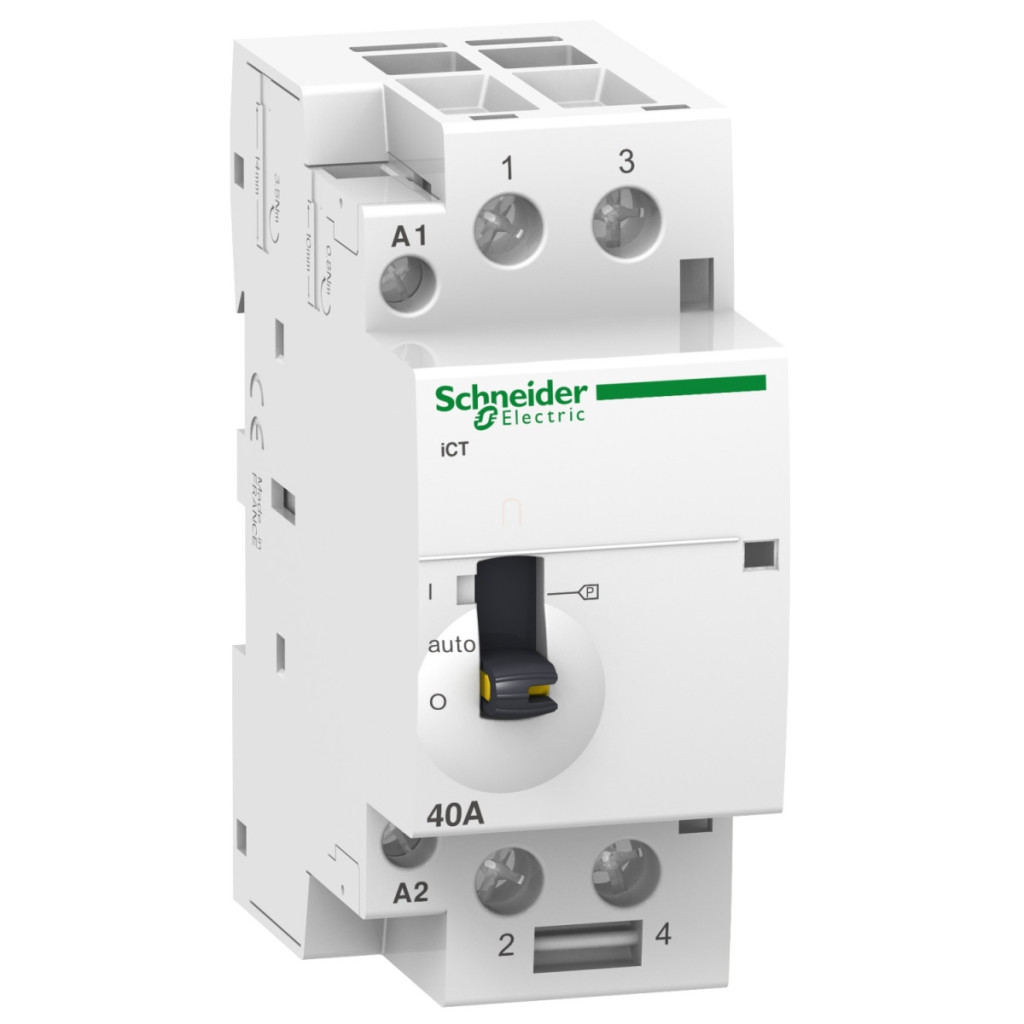

Contactorul Acti9 iCT40A (A9C21642) face parte din gama completă de produse Acti9 de la Schneider Electric, care a fost special concepută pentru controlul motoarelor, încălzirii și iluminatului. Acest contactor de 40 A, cu doi poli normal deschiși (2NO), funcționează la o tensiune de control de 220-240 V c.a. 60 Hz și poate fi controlat de la distanță sau manual, oferind o soluție flexibilă pentru o varietate de aplicații. Dispozitivul are parametri tehnici excelenți: oferă un curent nominal de funcționare de 40 A pentru aplicații AC-7A și 15 A pentru aplicații AC-7B. Tensiunea sa de funcționare este de 250 V c.a. 60 Hz, în timp ce tensiunea de izolație ajunge la 500 V c.a. 50/60 Hz. Contactorul are o tensiune nominală de impuls impresionantă de 4 kV, care oferă o protecție remarcabilă împotriva vârfurilor de tensiune. Un indicator vizual arată starea de funcționare, astfel încât să puteți urmări întotdeauna starea dispozitivului. Puterea de comutare este de 34 VA, în timp ce puterea de menținere este de 4,6 VA, iar consumul maxim de energie este de numai 6 W la 250 V AC. Contactorul Acti9 iCT40A este extrem de durabil: durata sa de viață mecanică este de 1.000.000 de cicluri, în timp ce durata de viață electrică variază de la 30.000 la 100.000 de cicluri, în funcție de aplicație, conform diverselor standarde. Conform standardului IEC/EN 61095, acesta este de 100.000 pentru 40 A AC-7A, 30.000 pentru 15 A AC-7B, 30.000 pentru AC-7C, EN/IEC 60947-4-1 garantează 100.000 de cicluri pentru AC-1 și 30.000 de cicluri pentru AC-3, AC-5a și AC-5b. Contactorul este ușor de instalat, deoarece poate fi fixat pe o șină DIN simetrică de 35 mm. Are o lățime de 36 mm (4 module), o înălțime de 85 mm și o adâncime de 73,5 mm, fiind o soluție care economisește spațiu datorită dimensiunilor sale compacte. Carcasa sa albă asigură un aspect estetic. Dispozitivul are protecție IP20 conform IEC 60529 și protecție IP40 într-un capac modular. Produsul oferă opțiuni excelente de conectare: conectorii circuitului de control sunt blocuri terminale de tip tunel care pot acomoda cabluri rigide de până la 2 x 1,5 mm² sau cabluri rigide sau flexibile de 1 x 1,5-2,5 mm². Circuitul de alimentare are, de asemenea, blocuri terminale de tip tunel, potrivite pentru conectarea unui cablu flexibil de 6-16 mm² sau a unui cablu rigid de 6-25 mm². Cuplul de strângere este de 0,8 Nm pentru circuitul de control și de 3,5 Nm pentru circuitul de alimentare. Frecvența de comutare este de maximum 100 de comutări/zi, ceea ce este perfect suficient pentru majoritatea aplicațiilor. Produsul poate fi utilizat la o temperatură ambiantă de -5...60 °C, depozitat la -40...70 °C și are o funcționare garantată la altitudini de până la 2000 de metri.
Schneider Electric Acti 9 iCT40A - A9C21642 date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT
Tipul produsului sau componentului: Contactor
Denumirea scurtă a dispozitivului: iCT
Aplicația dispozitivului: Motor-încălzire-iluminat
Poli: 2P
Curent nominal de funcționare: 40 A AC-7A, 15 A AC-7B
Compoziția contactului polului: 2 NO
Tip rețea: AC
Tip control: Control de la distanță și control manual
Tensiune circuit de control: 220...240 V AC 60 Hz
Date suplimentare
Frecvența rețelei: 60 Hz
Tensiune nominală de funcționare: 250 V AC 60 Hz
Putere maximă: 6 W la 250 V AC
Tensiune nominală de izolație: 500 V AC 50/60 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Tip semnal de control: Rezervat
Frecvență de comutare: 100 operații de comutare/zi
Indicație locală: Indicator de funcționare
Consum nominal de energie în VA: 4,6 VA
Putere de pornire în VA: 34 VA
Metodă de montare: Clip-on
Bază de montare: Șină DIN simetrică de 35 mm
Diviziuni de 9 mm: 4
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 73,5 mm
Culoare: Alb
Durabilitate
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri IEC/EN 61095 40 A 60 Hz AC-7A
Durată de viață electrică: 30.000 de cicluri IEC/EN 61095 15 A 60 Hz AC-7B
Durată de viață electrică: 30.000 de cicluri IEC/EN 61095 60 Hz AC-7C
Durată de viață electrică: 100.000 de cicluri EN/IEC 60947-4-1 60 Hz AC-1
Durată de viață electrică: 30.000 de cicluri EN/IEC 60947-4-1 60 Hz AC-3
Durată de viață electrică: 30.000 de cicluri EN/IEC 60947-4-1 60 Hz AC-5a
Durată de viață electrică: 30.000 de cicluri EN/IEC 60947-4-1 60 Hz AC-5b
Conexiuni - blocuri terminale
Circuit de control: blocuri terminale de tip tunel 2 cabluri 1,5 mm² rigide
Circuit de control: blocuri terminale de tip tunel 1 cablu(uri) 1,5...2,5 mm² rigid
Circuit de alimentare: blocuri terminale de tip tunel 1 cablu(e) 6...16 mm² flexibil
Circuit de alimentare: blocuri terminale de tip tunel 1 cablu(e) 6...25 mm² rigid
Circuit de control: blocuri terminale de tip tunel 2 cabluri 1,5...2,5 mm² flexibile
Cuplu de strângere
Circuit de control: 0,8 N.m
Circuit de transmisie a puterii: 3,5 N.m
Compatibilitatea produsului
IACTp
IACTc
IATEt
IACTs
Cod de compatibilitate
ICT
Segment de piață
Comercial mic
Rezidențial
Mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20 în conformitate cu IEC 60529
Grad de protecție IP: IP40 (capac modular) în conformitate cu IEC 60529
Grad de poluare: 2
Tropicalizare: 2 în conformitate cu EN 60947-4-1
Tropicalizare: 2 în conformitate cu EN 61095
Tropicalizare: 2 în conformitate cu IEC 1095
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura aerului ambiant în timpul funcționării: -5...60 °C
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
