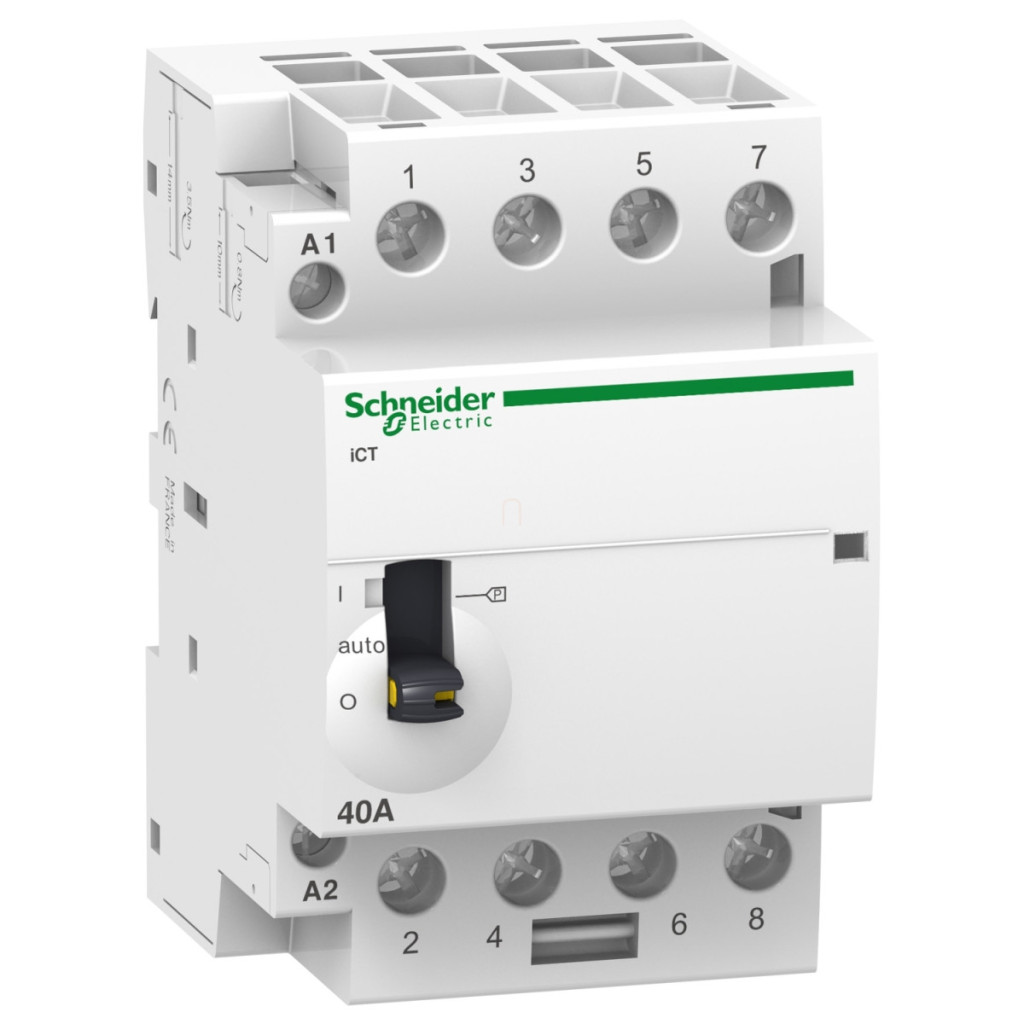

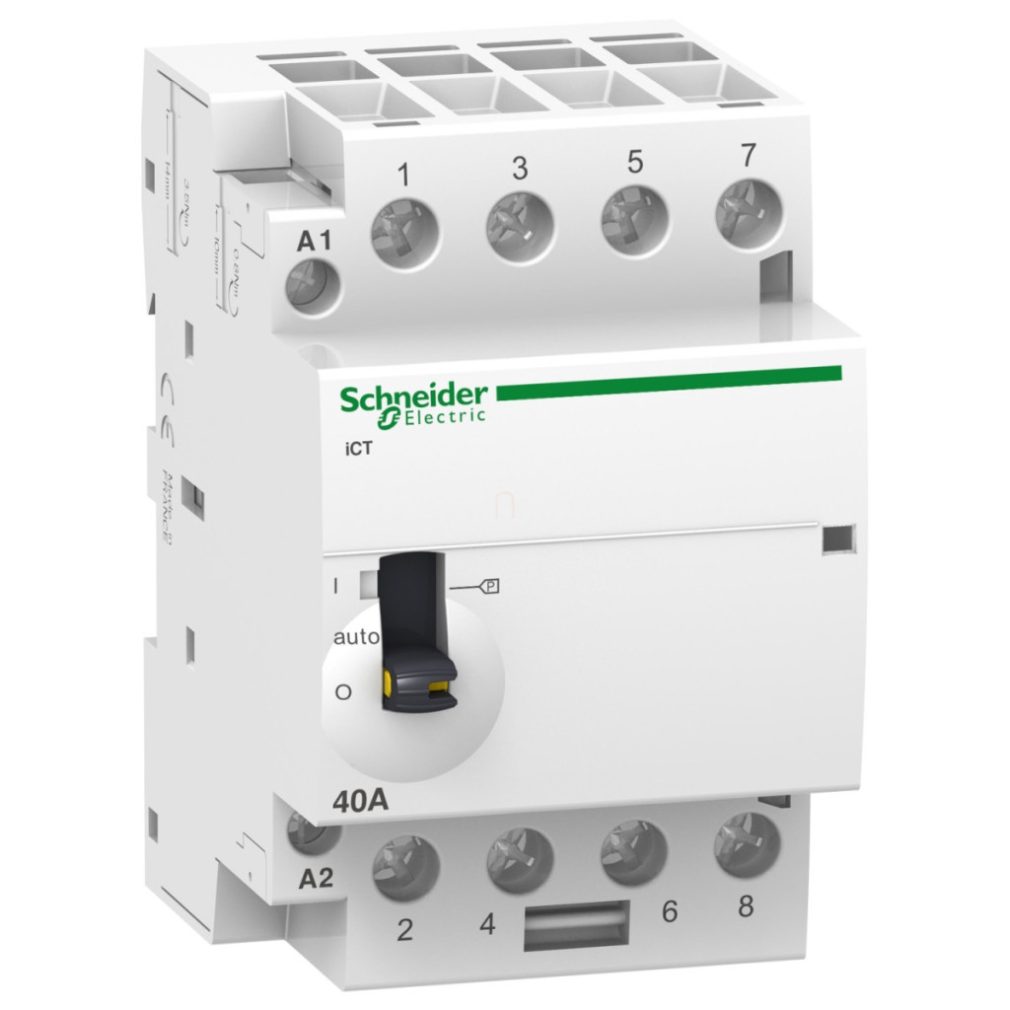

Contactorul Schneider Electric Acti9 iCT40A (A9C21844) este un dispozitiv de comutare electrică versatil și fiabil, ideal pentru controlul sistemelor de motoare, încălzire și iluminat. Acest contactor cu 4 poli, controlat de la distanță și acționat manual, are 4 contacte NO (normal deschise) și poate fi acționat cu o tensiune de control de 220-240 V c.a. 50 Hz. Dispozitivul are un curent nominal de funcționare de 40 A în aplicații AC-7A și poate fi încărcat până la 15 A în aplicații AC-7B. Tensiunea sa de funcționare este de 400 V c.a. 50 Hz, cu un consum maxim de energie de numai 2,1 W la 400 V c.a. Contactorul are un grad de protecție IP20, care îl protejează împotriva pătrunderii obiectelor solide de dimensiuni medii, dar nu îl protejează împotriva apei. Are o durată de viață electrică remarcabilă de 100.000 de cicluri de comutare conform standardului IEC/EN 61095 pentru aplicații AC-7A de 40A 50Hz și 30.000 de cicluri de comutare pentru aplicații AC-7B de 15A 50Hz. Durata sa de viață mecanică este impresionantă, extinzându-se la 1.000.000 de cicluri de comutare. Contactorul Schneider Electric Acti9 iCT40A este ușor de instalat pe o șină DIN simetrică de 35 mm cu un mecanism de fixare prin clipare. Are o lățime de 54 mm (module de 6 x 9 mm), o înălțime de 85 mm și o adâncime de 60 mm. Starea de funcționare a dispozitivului este indicată de un indicator de funcționare încorporat, astfel încât starea curentă de comutare este întotdeauna vizibilă. Frecvența de comutare a produsului este de 100 de operații de comutare/zi, consumul de curent de menținere este de 6,5 VA, iar puterea de comutare este de 53 VA. Pentru conectarea circuitului de control sunt disponibile blocuri terminale de tip tunel, care sunt potrivite pentru cablu rigid de 1,5 mm² (2 buc.) sau cablu rigid de 1,5...2,5 mm² (1 buc.) sau cablu flexibil de 1,5...2,5 mm² (2 buc.). Blocurile terminale de tip tunel sunt utilizate și pentru conectarea circuitului de alimentare, care poate acomoda cablu flexibil de 6...16 mm² (1 buc.) sau cablu rigid de 6...25 mm² (1 buc.). Cuplul de strângere pentru șuruburi este de 0,8 N·m pentru circuitul de control și de 3,5 N·m pentru circuitul de alimentare. Intervalul de temperatură de funcționare al dispozitivului este de la -5 la +60 °C, intervalul de temperatură de depozitare este de la -40 la +70 °C, iar acesta poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Nivelul său de zgomot este de numai 30 dB, astfel încât funcționarea sa silențioasă nu deranjează mediul înconjurător.
Schneider Electric Acti9 iCT40A - A9C21844 - contactor acționat manual, 50 Hz, 4NO, 220 - 240 V c.a. date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT
Tipul produsului: Contactor
Denumirea scurtă a dispozitivului: iCT
Aplicație: Motor-încălzire-iluminat
Număr de poli: 4P
Curent nominal de funcționare [Ie]: 40 A AC-7A, 15 A AC-7B
Compoziția contactului polului: 4 NO
Tipul rețelei: AC
Tipul de control: Control de la distanță și manual
Tensiunea circuitului de control [Uc]: 220...240 V AC 50 Hz
Caracteristici suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare [Ue]: 400 V AC 50 Hz
Putere maximă: 2,1 W la tensiune de 400 V AC
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 4 kV
Tip semnal de comandă: Rezervat
Frecvență de comutare: 100 operații de comutare/zi
Indicație locală: Indicator de funcționare
Consum de energie al circuitului de menținere: 6,5 VA
Putere de comutare: 53 VA
Metodă de montare: Fixare prin clipsare
Suprafață de montare: Șină DIN simetrică de 35 mm
Număr de module de 9 mm: 6
Înălțime: 85 mm
Lățime: 54 mm
Adâncime: 60 mm
Culoare: Alb
Caracteristici mecanice și electrice
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică:
100.000 de cicluri IEC/EN 61095 40 A 50 Hz AC-7A
30.000 de cicluri IEC/EN 61095 15 A 50 Hz AC-7B
30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
100.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-1
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-3
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5a
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5b
Conexiuni
Circuit de control: blocuri terminale de tip tunel 2 cabluri de 1,5 mm² rigide sau 1 cablu de 1,5...2,5 mm² rigid sau 2 cabluri de 1,5...2,5 mm² flexibil
Circuit de alimentare: blocuri terminale de tip tunel 1 cablu(e) 6...16 mm² flexibil(e) sau 1 cablu(e) 6...25 mm² rigid
Cuplu de strângere: Circuit de control: 0,8 N.m, Circuit de alimentare: 3,5 N.m
Compatibilitate
Compatibilitate produs: IACTs, IACTc, IACTp, IATEt
Cod de compatibilitate: ICT
Segment de piață
Segment de piață: Rezidențial, Retail
Mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20
Grad de poluare: 2
Adecvare pentru condiții tropicale: 2, în conformitate cu standardele EN 60947-4-1, EN 61095, IEC 1095
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -5...60 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
