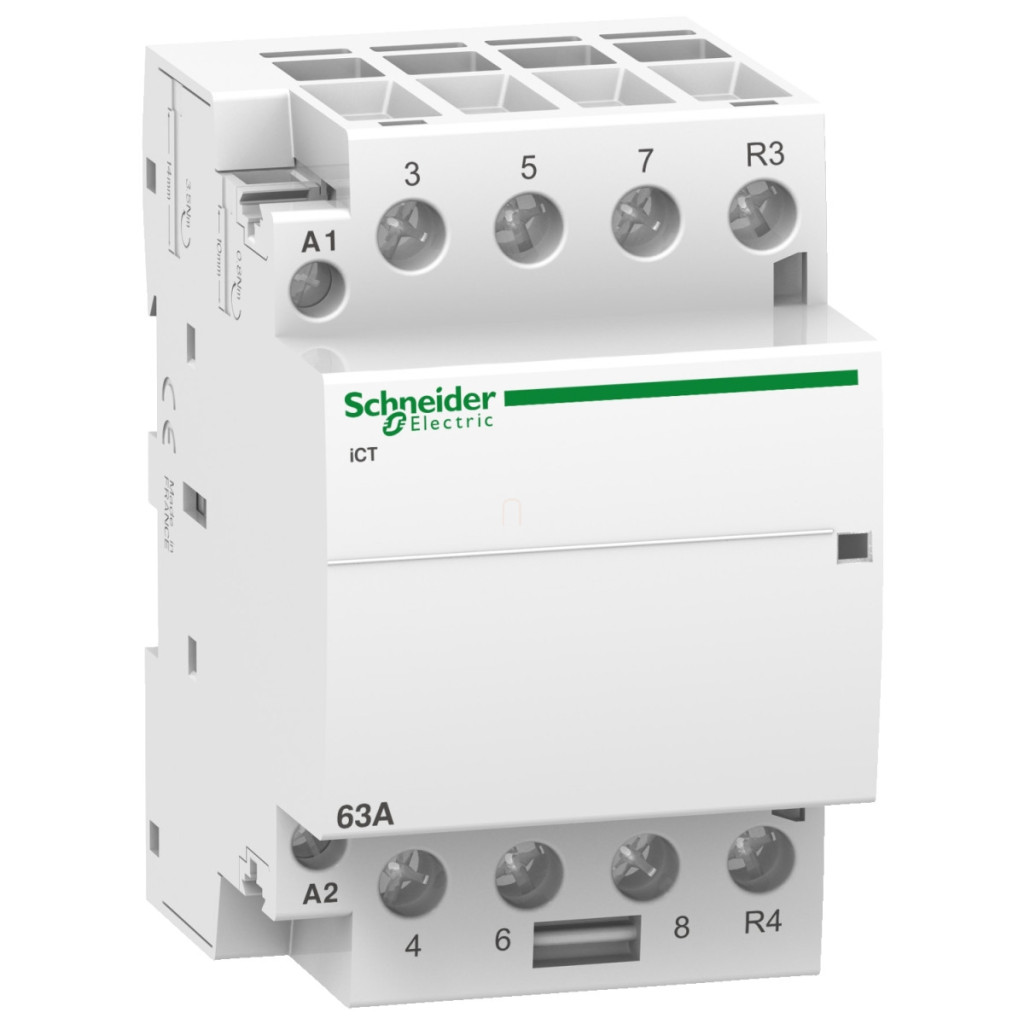

Contactorul Acti9 iCT 63A este un membru excelent al familiei de produse Acti9 de la Schneider Electric, conceput special pentru controlul motoarelor, încălzirii și iluminatului. Produsul cu numărul de piesă A9C20869 are 3 contacte normal deschise (NO) și 1 contact normal închis (NC), oferind o soluție optimă pentru diverse sarcini de comutare. Acest contactor cu 4 poli funcționează la o tensiune de control de 220-240 V c.a. 50 Hz și este potrivit pentru utilizarea în rețele c.a. Curentul nominal de funcționare este de 63 A pentru aplicații AC-7A și de 20 A pentru aplicații AC-7B. Produsul are un consum maxim de energie de numai 2,1 W la 400 V c.a., asigurând o funcționare eficientă din punct de vedere energetic. Consumul său continuu de energie este de 6,5 VA, în timp ce puterea de pornire este de 53 VA. Contactorul Acti9 iCT are o tensiune nominală de funcționare de 400 V c.a. 50 Hz, o tensiune nominală de izolare de 500 V c.a. 50/60 Hz și o tensiune nominală de impuls de 4 kV, asigurând o funcționare fiabilă chiar și în condiții extreme. Contactorul Schneider Electric A9C20869 are o durată de viață mecanică remarcabilă: poate efectua 1.000.000 de cicluri de comutare. Durata sa de viață electrică variază în funcție de aplicație: 100.000 de cicluri pentru AC-7A, 30.000 de cicluri pentru AC-7B, AC-7C, AC-3, AC-5a și AC-5b și 100.000 de cicluri pentru AC-1, în conformitate cu standardele IEC/EN 61095 și EN/IEC 60947-4-1. Oferă feedback simplu privind funcționarea prin intermediul indicatorului de acțiune și este proiectat pentru maximum 100 de operațiuni de comutare pe zi. Contactorul are o frecvență de funcționare de 50 Hz și un tip de semnal de control continuu. Produsul are un nivel de zgomot de numai 30 dB, asigurând o funcționare silențioasă. Contactorul A9C20869 are protecție IP20, care oferă protecție adecvată împotriva prafului și contactului, dar nu este protejat împotriva apei. Contactorul Schneider Electric Acti9 iCT este ușor de instalat pe o șină DIN simetrică de 35 mm și are dimensiuni compacte: 85 mm înălțime, 54 mm lățime și 60 mm adâncime, fiind de culoare albă. Produsul are un pas de 9 mm de 6, care determină lățimea modulului. Opțiunile de conectare sunt foarte diverse: circuitul de control are conectori de tip tunel care pot fi utilizați pentru cabluri rigide de 1,5 mm² sau flexibile de 1,5...2,5 mm², în timp ce conectorii circuitului de alimentare sunt potriviți pentru cabluri rigide de 6...25 mm² sau flexibile de 6...16 mm². Cuplul de strângere este de 0,8 Nm pentru circuitul de control și de 3,5 Nm pentru circuitul de alimentare. Produsul este compatibil cu următoarele accesorii: IACTp, IATEt, IACTs, IACTc, iar codul său de compatibilitate este ICT.
Schneider Electric Acti9 iCT63A - A9C20869 - contactor 50Hz, 3NO 1NC, 220 - 240VAC date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT
Tipul produsului: Contactor
Denumirea scurtă a dispozitivului: iCT
Aplicația dispozitivului: Motor-încălzire-iluminat
Poli: 4P
Curent nominal de funcționare [Ie]: 63 A AC-7A, 20 A AC-7B
Compoziția contactului polului: 3 NO + 1 NC
Tipul rețelei: AC
Tipul de control: Control de la distanță
Tensiunea circuitului de control [Uc]: 220...240 V AC 50 Hz
Date suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare [Ue]: 400 V AC 50 Hz
Putere maximă: 2,1 W la 400 V AC
Tensiune nominală de izolație [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 4 kV
Tip semnal de comandă: Continuu
Frecvență de comutație: 100 operații de comutare/zi
Indicație locală: Indicator de funcționare
Consum continuu de energie în VA: 6,5 VA
Putere de pornire în VA: 53 VA
Caracteristici de montare
Metodă de montare: Snap-on
Bază de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 6
Înălțime: 85 mm
Lățime: 54 mm
Adâncime: 60 mm
Culoare: Alb
Caracteristici de durabilitate
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri IEC/EN 61095 63 A 50 Hz AC-7A
30.000 de cicluri IEC/EN 61095 20 A 50 Hz AC-7B
30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
100.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-1
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-3
30.000 cicluri EN/IEC 60947-4-1 50 Hz AC-5a
30.000 cicluri EN/IEC 60947-4-1 50 Hz AC-5b
Opțiuni de conectare
Conectori - terminale:
Circuit de control: conector tip tunel 2 cabluri 1,5 mm² rigide
Circuit de control: conector tip tunel 1 cablu(e) 1,5...2,5 mm² rigide
Circuit de alimentare: conector tip tunel 1 cablu(e) 6...16 mm² flexibil
Circuit de alimentare: conector tip tunel 1 cablu(e) 6...25 mm² rigid
Circuit de comandă: conector tip tunel 2 cablu(e) 1,5...2,5 mm² flexibil
Cuplu de strângere:
Circuit de control: 0,8 N.m
Circuit de alimentare: 3,5 N.m
Compatibilitate
Compatibilitate produs: IACTp, IATEt, IACTs, IACTc
Cod de compatibilitate: ICT
Segment de piață: Rezidențial, Comercial mic
Caracteristici de mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20
Grad de poluare: 2
Tropicalizare: 2 conform EN 60947-4-1, 2 conform EN 61095, 2 conform IEC 1095
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatură ambiantă de funcționare: -5...60 °C
Temperatură ambiantă de depozitare: -40...70 °C
