Seria de contactoare Schneider Electric Acti 9 iCT, tip A9C21864, model 63A, este un dispozitiv profesional de comutare electrică, care reprezintă o componentă fundamentală a sistemelor electrice moderne din clădiri. Acest contactor cu 4 poli, 4NO (patru contacte normal deschise) este o alegere excelentă pentru aplicații cu motoare, încălzire și iluminat, unde este necesară o comandă manuală și la distanță fiabilă. Dispozitivul funcționează cu o tensiune de control de 220-240 V c.a. 50 Hz și are un curent nominal de funcționare de 63 A c.a.-7A și 20 A c.a.-7B în categoria de aplicații. Tensiunea nominală de funcționare este de 400 V c.a. 50 Hz, iar tensiunea de izolare este de 500 V c.a. 50/60 Hz. Tensiunea de impuls suportată este de 4kV, ceea ce oferă o protecție excelentă împotriva vârfurilor de tensiune. Contactorul este controlat de un semnal de control menținut și este capabil să efectueze până la 100 de operații de comutare pe zi, permițând o utilizare versatilă. Contactorul Schneider Electric Acti 9 iCT este ușor de instalat pe o șină DIN simetrică de 35 mm cu o metodă de montare cu clemă. Dispozitivul ocupă o unitate de 6x9 mm pe șina DIN. Dimensiunile sale sunt compacte și standard: înălțime 85 mm, lățime 54 mm și adâncime 60 mm. Culoarea sa albă îl face estetic plăcut, iar indicatorul de funcționare de pe panoul de control ajută la evaluarea rapidă a stării sale. Consumul său de energie este de numai 2,1 W la 400 V c.a., consumul de energie de menținere este de 6,5 VA, iar puterea de comutare este de 53 VA. Produsul este extrem de durabil: durata sa de viață mecanică este de 1.000.000 de cicluri de comutare, iar durata de viață electrică variază de la 30.000 la 100.000 de cicluri, în funcție de aplicație, conform diverselor standarde. Circuitele de control și de alimentare sunt conectate folosind blocuri terminale de tip tunel, care pot fi utilizate cu cabluri rigide și flexibile de diferite secțiuni transversale. Cuplul de strângere pentru conexiuni este de 0,8 Nm pentru circuitul de control și de 3,5 Nm pentru circuitul de alimentare. Dispozitivul are protecție IP20 și un nivel de zgomot de numai 30 dB. Poate fi utilizat într-o gamă largă de temperaturi ambientale: temperaturi de funcționare de -5...60 °C și temperaturi de depozitare de -40...70 °C. Produsul poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării și funcționează în mod fiabil la 55 °C, chiar și la o umiditate relativă de 95%. Este compatibil cu familiile de produse IACTc, IATEt, IACTs și IACTp ale producătorului, permițând integrarea flexibilă în sistemele existente. Principalele sale domenii de aplicare sunt segmentele rezidențial și retail.

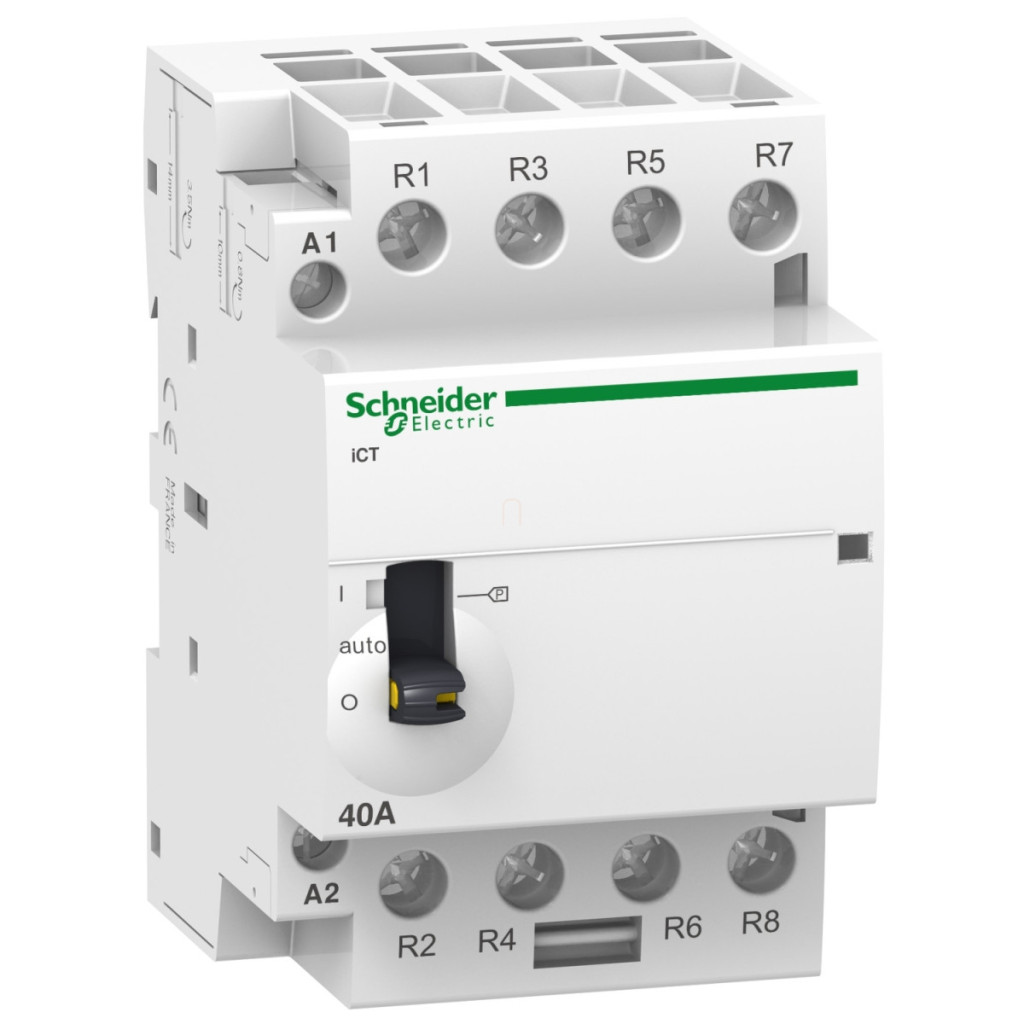

Schneider Electric Acti 9 iCT63A - A9C21864 - contactor acționat manual, 50 Hz, 4NO, 220 - 240 V c.a. Date tehnice
Date de bază
Familia de produse: Acti9
Denumirea produsului: Acti9 iCT
Tipul produsului: Contactor
Denumirea scurtă a produsului: iCT
Aplicație: Motor-încălzire-iluminat
Număr articol: A9C21864
Caracteristici tehnice
Număr de poli: 4P
Curent nominal de funcționare: 63A AC-7A, 20A AC-7B
Compoziția contactului: 4 NO (normal deschis)
Tipul rețelei: AC
Tipul de control: Control de la distanță și manual
Tensiunea circuitului de control: 220...240V AC 50 Hz
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 400V AC 50 Hz
Consum maxim de energie: 2,1W la 400V AC
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Tip semnal de control: Rezervat
Frecvență de comutare: 100 operațiuni de comutare/zi
Indicație locală: Indicator de funcționare
Consum nominal de energie: 6,5 VA
Putere de comutare: 53 VA
Caracteristici fizice
Metodă de montare: Clip-on
Bază de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 6
Înălțime: 85 mm
Lățime: 54 mm
Adâncime: 60 mm
Culoare: Alb
Durabilitate
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică:
100.000 de cicluri IEC/EN 61095 63A 50 Hz AC-7A
30.000 de cicluri IEC/EN 61095 20A 50 Hz AC-7B
30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
100.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-1
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-3
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5a
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5b
Conexiuni
Circuit de control: blocuri terminale de tip tunel 2 cabluri 1,5 mm² rigide
Circuit de control: blocuri terminale de tip tunel 1 cablu 1,5...2,5 mm² rigid
Circuit de alimentare: blocuri terminale de tip tunel 1 cablu 6...16 mm² flexibil
Circuit de alimentare: blocuri terminale de tip tunel 1 cablu 6...25 mm² rigid
Circuit de control: blocuri terminale de tip tunel 2 cabluri 1,5...2,5 mm² flexibil
Cuplu de strângere:
Circuit de control: 0,8 N.m
Circuit de alimentare: 3,5 N.m
Caracteristici de mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20
Grad de poluare: 2
Tropicalizare: 2 conform EN 60947-4-1, 2 conform EN 61095, 2 conform IEC 1095
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -5...60 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
