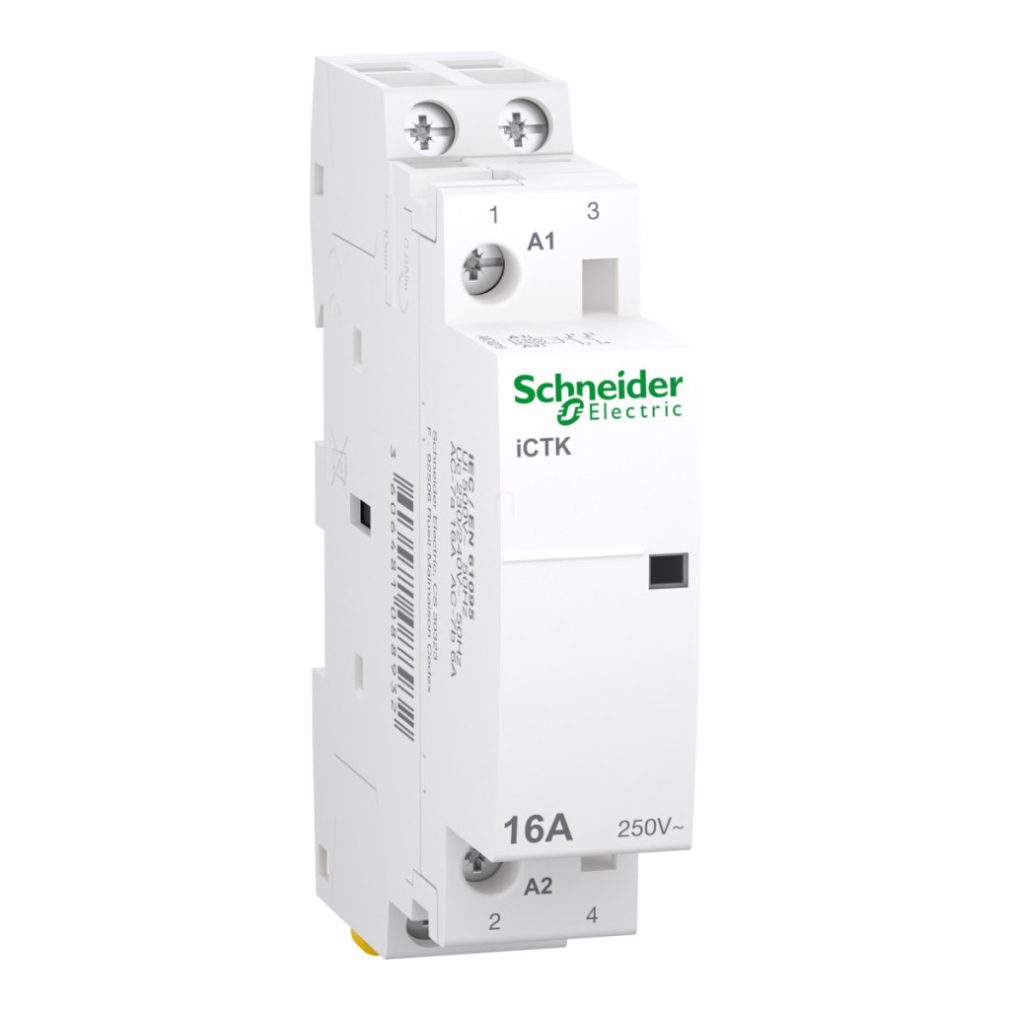

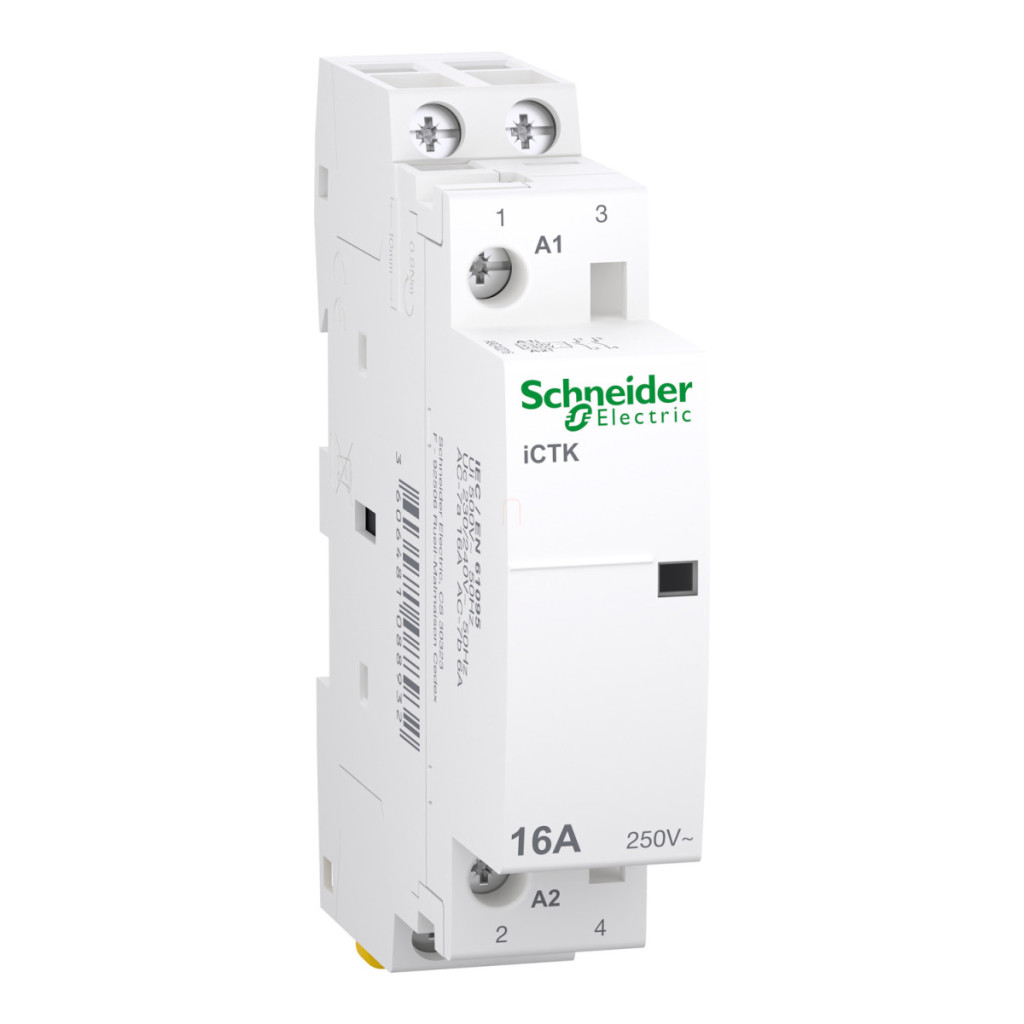

Contactorul Schneider Electric Acti9 iCTK seria A9C40216 oferă o soluție compactă, fiabilă și eficientă pentru controlul motoarelor, încălzirii și iluminatului. Ca parte a familiei de produse Acti9, contactorul reprezintă calitatea premium a Schneider Electric în lumea aparatelor de comutație. Contactorul A9C40216 are 2 contacte normal deschise (2NO) și este proiectat să funcționeze la o tensiune nominală de 250 V c.a. 50 Hz. Tensiunea de control a bobinei este de 230-240 V c.a. 50 Hz, ceea ce îl face perfect adaptat rețelelor standard domestice. Curentul nominal de funcționare este de 16 A în categoria AC-7A și de 6 A în categoria AC-7B, ceea ce permite comutarea în siguranță a diverselor sarcini. Acest contactor este ideal pentru diverse sarcini de control în clădiri rezidențiale și facilități comerciale mai mici. Contactorul Schneider Electric A9C40216 se caracterizează prin durabilitatea mecanică excepțională - 1.000.000 de cicluri de comutare - și o durată de viață electrică remarcabilă în categoria sa, variind de la 25.000 la 80.000 de cicluri, în funcție de aplicație. Dispozitivul poate fi acționat de la distanță, iar indicarea stării locale este asigurată de un indicator de acțiune. Consumul de energie al suportului bobinei este de numai 2,7 VA, în timp ce puterea de comutare este de 9,2 VA, ceea ce permite o funcționare eficientă din punct de vedere energetic. Consumul maxim de energie al dispozitivului este de numai 1,2 W la 250 V c.a. Este de remarcat faptul că contactorul are un nivel de zgomot extrem de redus, de numai 30 dB. Dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm cu o metodă de montare prin fixare, cu o lățime de numai 18 mm (2 module), o înălțime de 81 mm și o adâncime de 68,5 mm. Carcasa compactă de culoare albă oferă un aspect elegant și poate fi integrată cu ușurință în sistemele existente. Conexiunile pentru circuitele de control și de alimentare sunt realizate cu blocuri terminale de tip tunel, care sunt potrivite pentru cabluri rigide și flexibile de diferite secțiuni transversale. Cuplul de strângere al blocurilor terminale este de 0,8 Nm. Contactorul A9C40216 are un grad de protecție IP20, IP40 într-o carcasă modulară conform IEC 60529, o temperatură de funcționare cuprinsă între -5 și +60 °C și o temperatură de depozitare cuprinsă între -40 și +70 °C. Dispozitivul funcționează la altitudini de până la 2000 de metri deasupra nivelului mării și poate rezista la o umiditate relativă de 95% la 55 °C.
Schneider Electric Acti 9 iCTK - A9C40216 - contactor, 16A, 2NO, 250VAC date tehnice
Parametri principali
Familia de produse: Acti9
Denumirea produsului: Acti9 iCTK
Tipul produsului sau al componentei: Contactor
Denumirea scurtă a produsului: iCTK
Aplicație: Motor-încălzire-iluminat
Poli: 2P
Curent nominal de funcționare: 16 A AC-7A, 6 A AC-7B
Compoziția contactului polului: 2 NO
Tipul rețelei: AC
Tipul de control: Telecomandă
Tensiunea circuitului de control: 230...240 V AC 50 Hz
Date suplimentare
Frecvența rețelei: 50 Hz Tensiune nominală de funcționare: 250 V AC 50 Hz Consum maxim de energie: 1,2 W la 250 V AC Tensiune nominală de izolație: 500 V AC 50 Hz Rezistență nominală la tensiune de impuls: 4 kV 4 kV
Tip semnal de control: Continuu
Frecvență de comutare: 100 operații de comutare/zi
Indicație locală: Indicator de funcționare
Consum nominal de energie: 2,7 VA
Putere la pornire: 9,2 VA
Proprietăți mecanice
Metodă de montare: Cu fixare prin clipsare
Bază de montare: șină DIN simetrică de 35 mm
Lățime modul: 2 (modul de 9 mm)
Înălțime: 81 mm
Lățime: 18 mm
Adâncime: 68,5 mm
Culoare: Alb
Durabilitate
Durată de viață mecanică: 1.000.000 de cicluri
Durată de viață electrică: 80.000 de cicluri IEC/EN 61095 16 A 50 Hz AC-7A
25.000 de cicluri IEC/EN 61095 6 A 50 Hz AC-7B
30.000 de cicluri IEC/EN 61095 50 Hz AC-7C
80.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-1
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-3
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5a
30.000 de cicluri EN/IEC 60947-4-1 50 Hz AC-5b
Conexiuni
Circuit de control: blocuri terminale de tip tunel 2 cabluri 1,5 mm² rigide
Circuit de curent înalt: blocuri terminale de tip tunel 1 cablu(e) 1…4 mm² flexibil
Circuit de curent înalt: blocuri terminale de tip tunel 1 cablu(e) 1,5…6 mm² rigid
Circuit de control: blocuri terminale de tip tunel 1 cablu (cabluri) 1,5…2,5 mm² rigid
Circuit de control: blocuri terminale de tip tunel 2 cabluri 1,5…2,5 mm² flexibile
Cuplu de strângere - circuit de control: 0,8 Nm
Cuplu de strângere - circuit de curent mare: 0,8 Nm
Compatibilitate
Compatibilitate produs: Fără contact auxiliar
Cod de compatibilitate: ICT
Segment de piață: Comercial mic, rezidențial
Parametri de mediu
Standarde: IEC/EN 61095
Nivel de zgomot: 30 dB
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 2
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55 °C Altitudine de funcționare: 2000 m Temperatură ambiantă în timpul funcționării: -5 până la 60 °C Temperatură ambiantă în timpul depozitării: -40 până la 70 °C
