Întrerupătorul Schneider Electric Acti9 iCV40H A9DC4706 este un dispozitiv de protecție extrem de fiabil și versatil, care combină funcțiile de protecție la supracurent și protecție la curent de defect. Acest dispozitiv de protecție combinat cu 3 poli + N (3P+N) este soluția ideală pentru rețelele electrice în care designul compact și funcțiile de protecție pe mai multe niveluri sunt aspecte importante. Produsul are un curent nominal de 6 amperi, declanșare de protecție la supracurent cu caracteristică C, care este deosebit de potrivită pentru protejarea sarcinilor inductive, cum ar fi motoarele, pompele sau sistemele de iluminat. Tehnologia de declanșare termomagnetică asigură declanșarea magnetică între 5 și 10 ori curentul nominal, oferind o protecție eficientă împotriva scurtcircuitelor. Dispozitivul are o capacitate de întrerupere (Icn) remarcabilă de 10.000 amperi pe o rețea de 400 V c.a., ceea ce este deosebit de avantajos în mediile industriale. Capacitatea de rupere în funcțiune (Ics) este de 75% din Icn, adică 7500 A, ceea ce asigură funcționarea fiabilă a dispozitivului chiar și după multiple scurtcircuite. În ceea ce privește funcțiile de protecție împotriva curentului de defect, iCV40H oferă protecție de tip A cu o sensibilitate de 30 mA, ceea ce garantează declanșarea imediată în cazul unui defect. Acest nivel de protecție nu numai că detectează curenții de defect cu componente de curent continuu, dar oferă și protecție împotriva șocurilor electrice, făcându-l o alegere ideală pentru medii rezidențiale, comerciale și industriale ușoare. Tehnologia de declanșare a curentului de defect independentă de tensiune asigură funcționarea fiabilă a protecției chiar și în condiții de rețea instabile. Dispozitivul are o serie de caracteristici practice: poate fi fixat pe o șină DIN, este compatibil cu bare colectoare superioare și inferioare, are un afișaj al stării de comutare și al indicării defectelor și poate fi blocat și sigilat. Conexiunile se realizează cu blocuri terminale de tip tunel care acceptă cabluri rigide de 1-16 mm² sau flexibile de 1-10 mm². Dispozitivul are o lățime de 90 mm, o înălțime de 93 mm și o adâncime de 73 mm, oferind o soluție de economisire a spațiului în tablourile de distribuție datorită dimensiunilor sale compacte. Durata de viață de 20.000 de cicluri mecanice și electrice asigură o utilizare pe termen lung, iar gama largă de temperaturi de funcționare (-25...60 °C) îl face potrivit pentru utilizarea într-o varietate de medii de instalare. Clasa de protecție IP20 a bazei și IP40 a carcasei modulare oferă o protecție adecvată pentru dispozitiv.

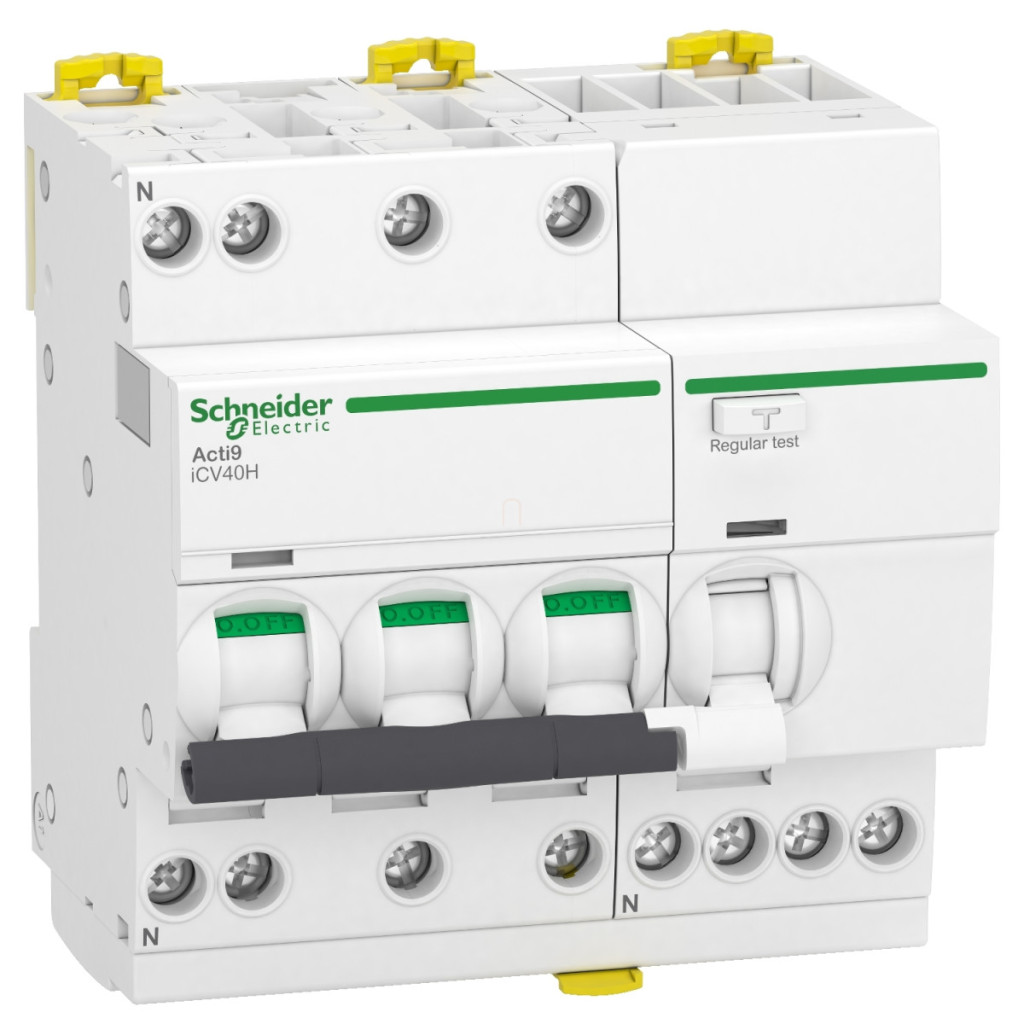

Schneider Electric Acti9 iCV40 - A9DC4706 - întrerupător automat miniatural cu protecție la supracurent, clasa A, 3P-N, C, 6A, 30mA, 10kA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCV40
Tipul produsului: Întrerupător de curent rezidual (RCBO)
Denumirea scurtă a produsului: iCV40H
Aplicație: Distribuție
Poli: 3P + N
Număr de poli protejați: 3
Poziție neutră: Stânga
Curent nominal: 6 A
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Tehnologie de declanșare: Termomagnetică
Caracteristică: C
Sensibilitate la curent de defect: 30 mA
Adecvare pentru deconectare: Da, conform EN/IEC 60947-2
Caracteristici suplimentare
Amplasare în sistem: Ieșire
Tensiune nominală de funcționare: 400 V c.a. 50/60 Hz
Limită de declanșare magnetică: 5...10 x In
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Întârziere protecție curent de defect: Instantanee
Clasă protecție curent de defect: Tip A
Capacitate de rupere: 10000 A Icn la 400 V c.a. 50/60 Hz conform EN/IEC 61009-2-1
Capacitate nominală de rupere: 7500 A la 75% x Icn 400 V CA 50/60 Hz conform EN/IEC 61009-2-1
Capacitate nominală de scurtcircuit: Idm 3000 A la 400 V c.a. 50/60 Hz conform EN 61009-2-1
Idm 500 A la 400 V c.a. 50/60 Hz conform IEC 61009-2-1
Clasă de limitare: 3 conform EN/IEC 61009-2-1
Tensiune nominală de izolare: 440 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri: 4 kV
Indicator de stare de comutare: Da
Caracteristici fizice
Tip de control: Comutator de schimbare
Indicatori locali: Indicator ON/OFF, indicator de defect
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Compatibilitate cu bare colectoare și blocuri de distribuție: Sus sau jos: zimțat
Distanță între conexiuni: 18 mm între faze
9 mm între fază și neutru
Diviziuni de 9 mm: 10
Înălțime: 93 mm
Lățime: 90 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri
Opțiuni de fixare: Blocabile, sigilabile
Conexiuni
Tip conector: Blocuri terminale de tip tunel în partea superioară sau inferioară 1...16 mm² rigid
Blocuri terminale de tip tunel în partea superioară sau inferioară 1...10 mm² flexibile
Lungime de dezizolare a cablului: 14 mm pentru conexiune în partea superioară sau inferioară
Cuplu de strângere: 2 N.m în partea superioară sau inferioară
Condiții de mediu
Standarde: EN/IEC 61009-2-1
Certificări produs: CE
Grad de protecție IP: IP20 conform IEC 60529
IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Categorie de supratensiune: III conform IEC 60364
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 μs, 250 A conform EN/IEC 61009-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
