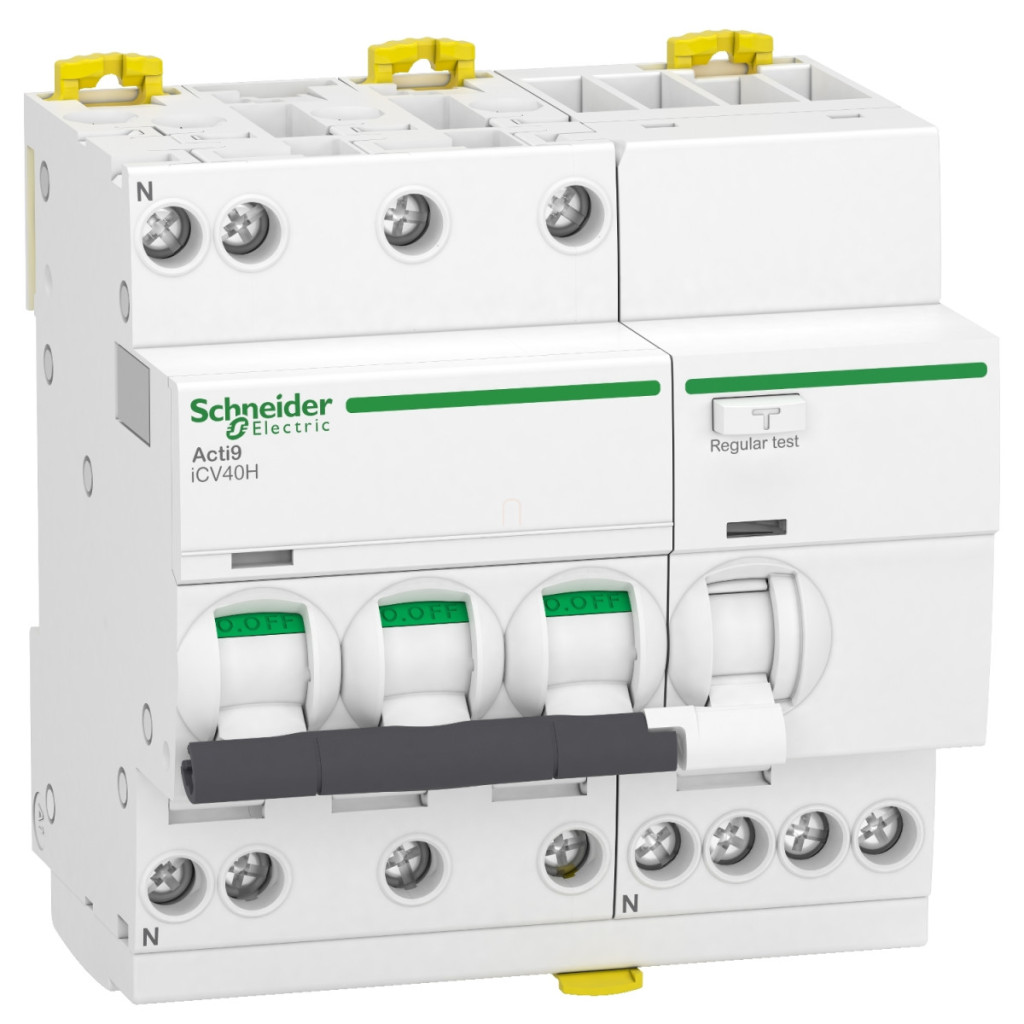

Întrerupătorul diferențial (RCBO) Schneider Electric Acti9 iCV40H A9DC4710 oferă o soluție complexă de protecție pentru rețelele electrice, combinând funcțiile de protecție la supracurent și protecție la curent de defect. Acest dispozitiv cu 3 poli + N, curent nominal de 10 A și caracteristică C este alegerea ideală pentru aplicații în rețele de distribuție, unde protecția personală și protecția echipamentelor sunt de o importanță capitală. Ca parte a seriei Acti9 iCV40H, acest dispozitiv are o capacitate de întrerupere de 10.000 amperi la o tensiune de alimentare de 400 V c.a., oferind o protecție remarcabilă în cazul unor scurtcircuite. Sensibilitatea la curent de defect de 30 mA și protecția de tip A garantează o protecție personală eficientă, în special în locurile în care există un risc crescut de electrocutare. Tehnologia de declanșare a curentului de defect independentă de tensiune asigură o funcționare fiabilă chiar și în condiții de rețea variabile, în timp ce întârzierea instantanee a protecției împotriva curentului de defect permite o reacție rapidă în caz de pericol. Produsul este, de asemenea, adecvat pentru izolare în conformitate cu standardul EN/IEC 60947-2, ceea ce îl face sigur de utilizat în timpul lucrărilor de întreținere. Întrerupătorul miniatural Schneider Electric Acti9 iCV40H A9DC4710 este un dispozitiv extrem de versatil din punct de vedere al parametrilor tehnici. Tehnologia de declanșare magnetică Thermofix asigură o protecție fiabilă atât împotriva suprasarcinii, cât și a scurtcircuitului, cu un prag de declanșare magnetică de 5-10 ori In. Dispozitivul funcționează la o tensiune nominală de funcționare de 400 V c.a. 50/60 Hz, cu o tensiune de izolație de 440 V c.a. și o tensiune de rezistență de 4 kV. Capacitatea nominală de rupere (Ics) este de 75% din Icn, care este de 7500 A la 400 V c.a., în conformitate cu EN/IEC 61009-2-1. Clasa de limitare a scurtcircuitului este 3, de asemenea în conformitate cu EN/IEC 61009-2-1. Produsul are un indicator integrat al stării de comutare care arată clar starea ON/OFF și este, de asemenea, echipat cu un indicator de defect. Caracteristicile care facilitează instalarea și utilizarea practică includ montarea cu clemă pe o șină DIN, compatibilitatea cu șina pieptene superioară sau inferioară și o distanță de conectare de 18 mm între faze și 9 mm între fază și neutru. Dispozitivul are o înălțime de 93 mm, o lățime de 90 mm și o adâncime de 73 mm și este de culoare albă. Comutatorul este de tip basculant și are terminale de tip tunel potrivite pentru cabluri rigide de 1-16 mm² sau flexibile de 1-10 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 2 Nm. Durata de viață mecanică și electrică este de 20.000 de cicluri. Dispozitivul are un grad de protecție IP20, IP40 cu un capac modular conform IEC 60529, grad de poluare 3, categorie de supratensiune III conform IEC 60364. Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare de la -25 la 60 °C, până la o altitudine de 2000 de metri deasupra nivelului mării, și tolerează o umiditate relativă de 95% la 55 °C.
Schneider Electric Acti9 iCV40 - A9DC4710 - întrerupător automat miniatural cu protecție la supracurent, clasa A, 3P-N, C, 10A, 30mA, 10kA date tehnice
Date generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCV40
Tipul produsului: Întrerupător de curent rezidual (RCBO)
Denumire scurtă: iCV40H
Aplicație: Distribuție
Caracteristici electrice
Descrierea polilor: 3P + N
Număr de poli protejați: 3
Poziție zero: Stânga
Curent nominal: 10 A
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Tehnologia unității de declanșare: Termomagnetică
Curba de declanșare: C
Sensibilitate la curent de defect: 30 mA
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Tensiune nominală de funcționare: 400 V AC 50/60 Hz
Limită de declanșare magnetică: 5...10 x In
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Întârziere protecție curent de defect: Instantanee
Clasă protecție curent de defect:Tip A
Capacitate de rupere: 10000 A Icn la 400 V c.a. 50/60 Hz, conform EN/IEC 61009-2-1
Capacitate nominală de rupere: 7500 A (75% x Icn) 400 V CA 50/60 Hz, conform EN/IEC 61009-2-1
Capacitate nominală de întrerupere și închidere: Idm 3000 A la 400 V CA 50/60 Hz conform EN 61009-2-1
Idm 500 A la 400 V CA 50/60 Hz conform IEC 61009-2-1
Clasă de limitare: 3, conform EN/IEC 61009-2-1
Tensiune nominală de izolare: 440 V CA 50/60 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Indicator de stare de comutare: Da
Caracteristici mecanice
Tip de control: Manetă de comutare
Indicație locală: Indicație de defect, indicare ON/OFF
Metodă de montare: Snap-in
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: clemă
Distanță de conectare: 18 mm între faze, 9 mm între fază și neutru
Diviziuni de 9 mm: 10
Înălțime: 93 mm
Lățime: 90 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri
Opțiuni de fixare: Etanșabile, blocabile cu lacăt
Conectori: Conectori de tip tunel în partea superioară sau inferioară 1…16 mm² rigizi
Conectori de tip tunel în partea superioară sau inferioară 1…10 mm² flexibili
Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 2 N.m deasupra sau dedesubt
Protecție împotriva curentului de defect: Integrată
Condiții de mediu
Standarde: EN/IEC 61009-2-1
Certificări ale produsului: CE
Grad de protecție IP: IP20 conform IEC 60529
IP40 (capac modular) conform IEC 60529
Grad de poluare: 3
Categorie de supratensiune: III conform IEC 60364
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 250 A conform EN/IEC 61009-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -25 până la 60 °C
Temperatura ambiantă în timpul depozitării: -40 până la 85 °C
