Schneider Electric Acti9 iCV40H este un întrerupător combinat de curent rezidual (RCBO) compact, de înaltă calitate, care combină protecția împotriva supracurentului și funcțiile întrerupătorului într-un singur dispozitiv. Acest dispozitiv cu 3 poli + N, curent nominal de 13 A și caracteristică C este soluția perfectă atât pentru aplicații rezidențiale, cât și industriale, unde este importantă protecția persoanelor și a echipamentelor împotriva diverselor defecțiuni electrice. A9DC4713 are o capacitate de întrerupere de 10000A, oferind o protecție excelentă împotriva curenților de scurtcircuit. Protecția împotriva curenților de defect de tip A, cu sensibilitate de 30 mA, se deconectează instantaneu în cazul unui defect de curent la pământ, oferind o protecție eficientă împotriva curenților de defect sinusoidali și pulsatori de curent continuu. Dispozitivul este independent de tensiune, ceea ce înseamnă că funcția de protecție împotriva curentului de defect funcționează corect chiar și atunci când există fluctuații de tensiune în rețeaua electrică, sporind astfel siguranța operațională. Dispozitivul Schneider Electric Acti9 iCV40H este ușor de instalat prin fixarea pe o șină DIN, iar dimensiunile sale (93×90×73 mm) permit instalarea cu economie de spațiu în dulapul de distribuție. Carcasa albă asigură un aspect estetic, în timp ce indicatorul de stare a contactului arată clar starea ON/OFF a dispozitivului și orice semnale de defect. Dispozitivul are, de asemenea, o funcție de izolare care respectă standardul EN/IEC 60947-2, ceea ce îl face sigur de utilizat în timpul lucrărilor de întreținere. Proiectat pentru o tensiune de funcționare de 400 V c.a. și o frecvență de rețea de 50/60 Hz, produsul funcționează în mod fiabil într-un interval larg de temperaturi (-25...60 °C), permițând utilizarea flexibilă în diferite condiții de mediu. Terminalele de conectare ale produsului sunt terminale tunel superioare sau inferioare, potrivite pentru cabluri rigide de 1-16 mm² și cabluri flexibile de 1-10 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 2 Nm atât pentru conexiunile superioare, cât și pentru cele inferioare. Distanța de conectare între faze este de 18 mm, iar între fază și neutru este de 9 mm, ceea ce se potrivește cu designul standard al cutiei de distribuție. Produsul Acti9 iCV40H este, de asemenea, compatibil cu șinele combinate și blocurile de distribuție Schneider Electric, ceea ce facilitează instalarea și reduce timpul de instalare. Dispozitivul garantează 20.000 de cicluri de comutare mecanică și 20.000 de cicluri de comutare electrică, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Etanșeitatea și posibilitatea de blocare oferă caracteristici de securitate suplimentare pentru a preveni manipularea neautorizată.

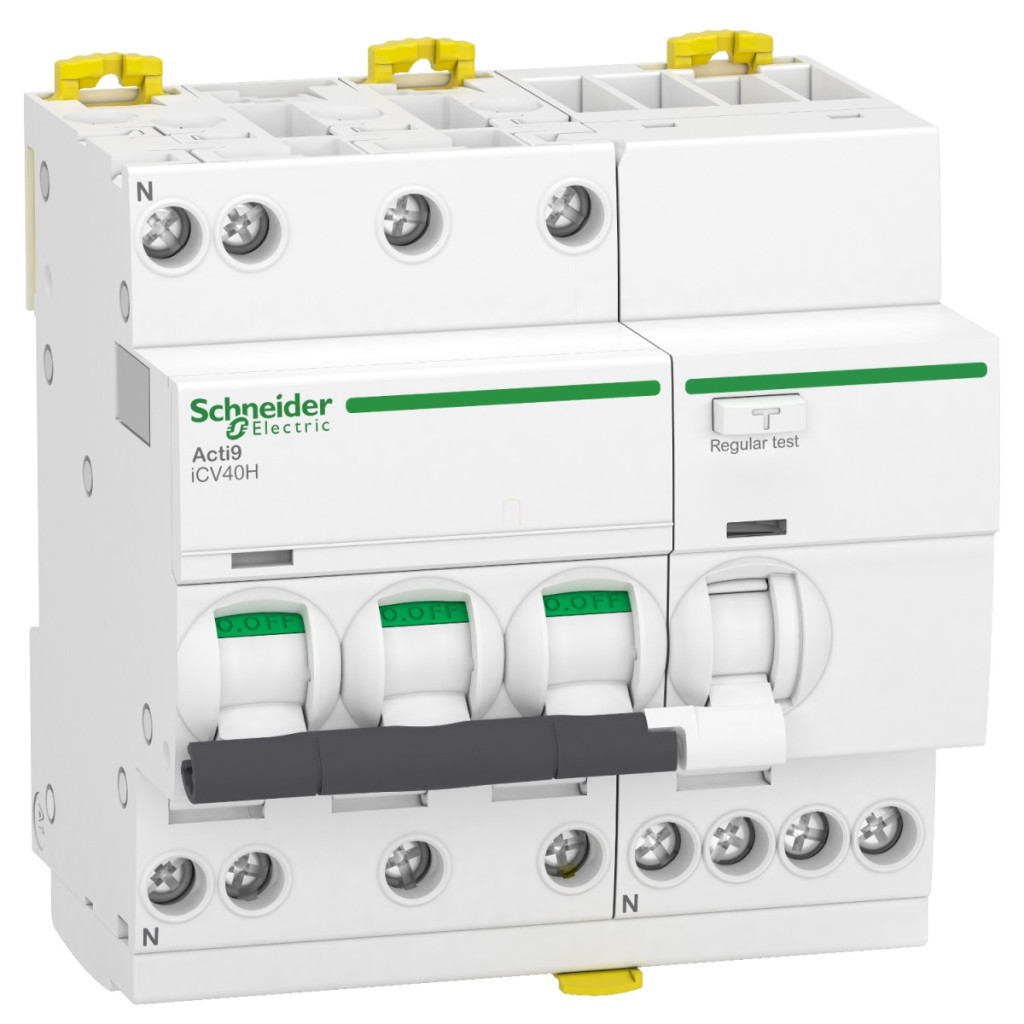

Schneider Electric Acti9 iCV40 - A9DC4713 - întrerupător automat, clasa A, 3P-N, C, 13A, 30mA, 10kA date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCV40
Tipul produsului: Întrerupător de circuit cu curent rezidual (RCBO)
Denumire scurtă: iCV40H
Aplicație: Distribuție
Caracteristici electrice
Descrierea polilor: 3P + N
Număr de poli protejați: 3
Poziție zero: Partea stângă
Curent nominal: 13 A
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Tehnologie de declanșare: Termomagnetică
Curba caracteristică: C
Sensibilitate la curent de defect: 30 mA
Funcție de izolare: Da, conform standardului EN/IEC 60947-2
Protecție la curent de defect
Tehnologie de declanșare la curent de defect: Independentă de tensiune
Timp de întârziere a protecției împotriva curentului de defect: Instantaneu
Clasa de protecție împotriva curentului de defect: Tip A
Capacitate de întrerupere
Capacitate de întrerupere: 10.000 A Icn la 400 V c.a. 50/60 Hz, conform cu EN/IEC 61009-2-1
Capacitate nominală de întrerupere: 7.500 A (75% x Icn) la 400 V CA 50/60 Hz, conform EN/IEC 61009-2-1
Capacitate nominală de închidere la scurtcircuit: Idm 3000 A la 400 V c.a. 50/60 Hz, conform cu EN 61009-2-1
Capacitate nominală de închidere la scurtcircuit: Idm 500 A la 400 V c.a. 50/60 Hz, conform standardului IEC 61009-2-1
Clasă de limitare: 3, conform EN/IEC 61009-2-1
Caracteristici de tensiune
Tensiune nominală de izolare: 440 V c.a. 50/60 Hz
Tensiune nominală de impuls: 4 kV
Tensiune nominală de funcționare: 400 V CA 50/60 Hz
Interfață utilizator
Indicator stare contact: Da
Tip de control: Braț basculant
Indicație locală: Indicație de defect, indicație ON/OFF
Proprietăți mecanice
Metodă de montare: Snap-in
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: zimțată
Distanță între conexiuni: 18 mm între faze, 9 mm între fază și neutru
Distanță de 9 mm: 10
Înălțime: 93 mm
Lățime: 90 mm
Adâncime: 73 mm
Conexiuni
Conexiuni - terminale: Terminale de tip tunel în partea superioară sau inferioară 1...16 mm² rigide, terminale de tip tunel în partea superioară sau inferioară 1...10 mm² flexibile
Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 2 N.m sus sau jos
Caracteristici de mediu
Standarde: EN/IEC 61009-2-1
Certificări de produs: CE
Protecție IP: IP20 conform IEC 60529, IP40 (capac modular) conform IEC 60529
Grad de poluare: 3
Categorie de supratensiune: III, conform IEC 60364
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 250 A, conform EN/IEC 61009-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatură ambiantă în timpul depozitării: -40...85 °C
Durabilitate
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri
Descrierea opțiunilor de montare: Dispozitiv blocabil, sigilabil
