Dispozitivul de protecție împotriva supracurentului și curentului de defect (RCBO) Schneider Electric Acti9 iCV40H oferă una dintre cele mai fiabile soluții pentru protejarea sistemelor electrice moderne. A9DC4716, un dispozitiv cu 3 poli + N, combină funcțiile unui întrerupător miniatural și ale unui dispozitiv de curent rezidual într-un singur dispozitiv compact, oferind o soluție economică și care economisește spațiu pentru echipamentele de distribuție. Cu un curent nominal de 16 A și caracteristici C, acest dispozitiv este o alegere excelentă pentru protejarea sistemelor electrice în care sunt necesare atât protecția împotriva supracurentului, cât și protecția personală. Întrerupătorul de curent de defect de 30 mA cu sensibilitate de tip A oferă o protecție eficientă împotriva șocurilor electrice, fiind în același timp mai puțin sensibil la perturbații minore și tranzitorii. Produsul are o capacitate de întrerupere de 10000 A, ceea ce asigură siguranța chiar și în cazul unor curenți de scurtcircuit mai mari. Tehnologia de declanșare a curentului de defect independentă de tensiune asigură funcționarea fiabilă a funcției de protecție chiar și în condiții extreme. Caracteristicile tehnice ale iCV40H sunt impresionante: tensiune de funcționare de 400 V c.a., frecvență de rețea de 50/60 Hz, timp de declanșare instantaneu al protecției la curent de defect. Limita de declanșare magnetică este de 5-10 ori curentul nominal, în timp ce capacitatea nominală de rupere (Ics) este de 75% din Icn, adică 7500 A. Produsul utilizează tehnologia de declanșare termomagnetică și îndeplinește cerințele EN/IEC 61009-2-1. Dispozitivul are, de asemenea, o capacitate de deconectare în conformitate cu standardul EN/IEC 60947-2, astfel încât să puteți deconecta în siguranță circuitul în timpul lucrărilor de întreținere. RCBO Schneider Electric A9DC4716 este, de asemenea, extrem de ușor de instalat și de utilizat. Designul montabil pe șină DIN, conexiunile terminale superioare sau inferioare (care pot fi utilizate pentru cabluri rigide de 1-16 mm² sau flexibile de 1-10 mm²), lungimea de dezizolare a cablului de 14 mm și cuplul de strângere de 2 Nm contribuie la o instalare rapidă și sigură. Indicatorul de stare de comutare, afișajul de defect, etanșeitatea și fixarea blocabilă sporesc și mai mult gradul de utilizare și siguranța produsului. Durata de viață mecanică și electrică de 20.000 de cicluri garantează o funcționare fiabilă pe termen lung. Dispozitivul are dimensiuni compacte: 93 mm înălțime, 90 mm lățime și 73 mm adâncime, cu un pas de conectare de 18 mm între faze și 9 mm între fază și neutru. Are o gamă largă de temperaturi de funcționare, de la -25 °C la +60 °C, și o gamă de temperaturi de depozitare, de la -40 °C la +85 °C. Are protecție IP20 conform IEC 60529 și oferă protecție IP40 într-o carcasă modulară. Dispozitivul este rezistent la impulsuri de 8/20 μs de până la 250 A, în conformitate cu EN/IEC 61009-1, și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Schneider Electric Acti9 iCV40H A9DC4716 este alegerea ideală pentru profesioniștii care caută protecție electrică de înaltă calitate.

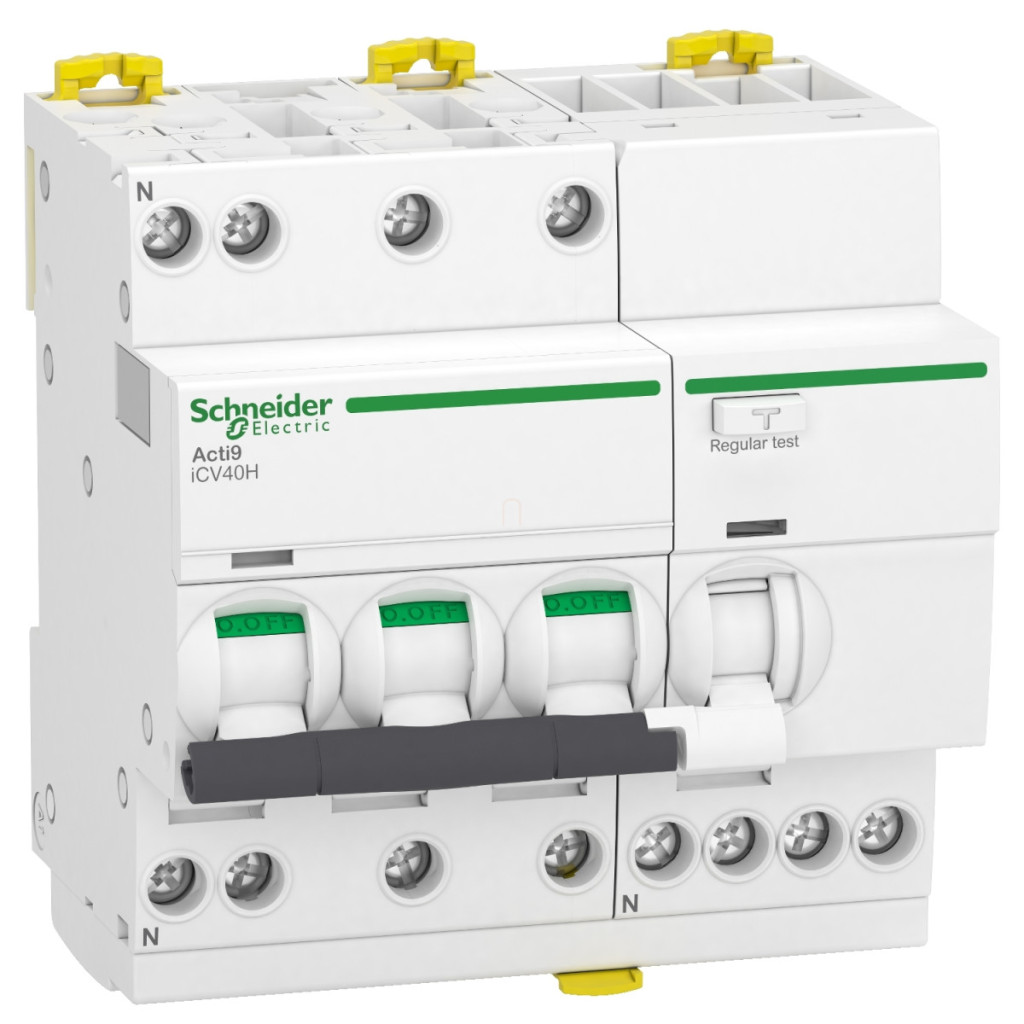

Schneider Electric Acti 9 iCV40 - A9DC4716 - întrerupător automat, clasa A, 3P-N, C, 16A, 30mA, 10kA date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCV40
Tipul produsului: Întrerupător de circuit cu curent rezidual (RCBO)
Denumirea scurtă a produsului: iCV40H
Aplicație: Sisteme de distribuție
Caracteristici electrice
Descrierea polilor: 3P + N
Număr de poli protejați: 3
Poziția conductorului neutru: Stânga
Curent nominal [In]: 16 A
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Tehnologie de declanșare: Termomagnetică
Caracteristici: C
Sensibilitate la curent de defect: 30 mA
Adecvare pentru deconectare: Da, conform EN/IEC 60947-2
Informații suplimentare
Poziția dispozitivului în sistem: Ieșire
Tensiune nominală de funcționare [Ue]: 400 V c.a. 50/60 Hz
Limită de declanșare magnetică: 5...10 x In
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Întârziere protecție curent de defect: Instantanee
Clasă protecție curent de defect: Tip A
Capacitate de rupere: 10000 A Icn la 400 V c.a. 50/60 Hz conform EN/IEC 61009-2-1
Capacitate nominală de rupere [Ics]: 7500 A 75 % x Icn 400 V CA 50/60 Hz conform EN/IEC 61009-2-1
Capacitate nominală de închidere și întrerupere la scurtcircuit: Idm 3000 A la 400 V c.a. 50/60 Hz conform EN 61009-2-1, Idm 500 A la 400 V c.a. 50/60 Hz conform IEC 61009-2-1
Clasa de limitare: 3 conform EN/IEC 61009-2-1
Tensiune nominală de izolație [Ui]: 440 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 4 kV
Indicator de poziție contact: Da
Control și instalare
Tip de control: Comutator de schimbare
Indicatori locali: Indicator ON/OFF, Indicator de defect
Metodă de montare: Snap-in
Suprafață de montare: Șină DIN
Compatibilitate cu bare colectoare și blocuri de distribuție: Sus sau jos: zimțată
Pas de conectare: 18 mm între faze, 9 mm între fază și conductorul neutru
Pași de 9 mm: 10
Caracteristici fizice
Înălțime: 93 mm
Lățime: 90 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri
Conexiuni
Descrierea opțiunilor de blocare: Sigilabile, blocabile
Conectori - blocuri terminale: Conectori tunel în partea superioară sau inferioară 1...16 mm² rigizi, conectori tunel în partea superioară sau inferioară 1...10 mm² flexibili
Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 2 N.m în partea superioară sau inferioară
Caracteristici de mediu
Standarde: EN/IEC 61009-2-1
Certificări ale produsului: CE
Protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Categorie de supratensiune: III conform IEC 60364
Compatibilitate electromagnetică: imunitate la supratensiune 8/20 µs, 250 A conform EN/IEC 61009-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Intervalul de temperatură ambiantă pentru funcționare: -25 până la 60 °C
Intervalul de temperatură ambiantă pentru depozitare: -40 până la 85 °C
