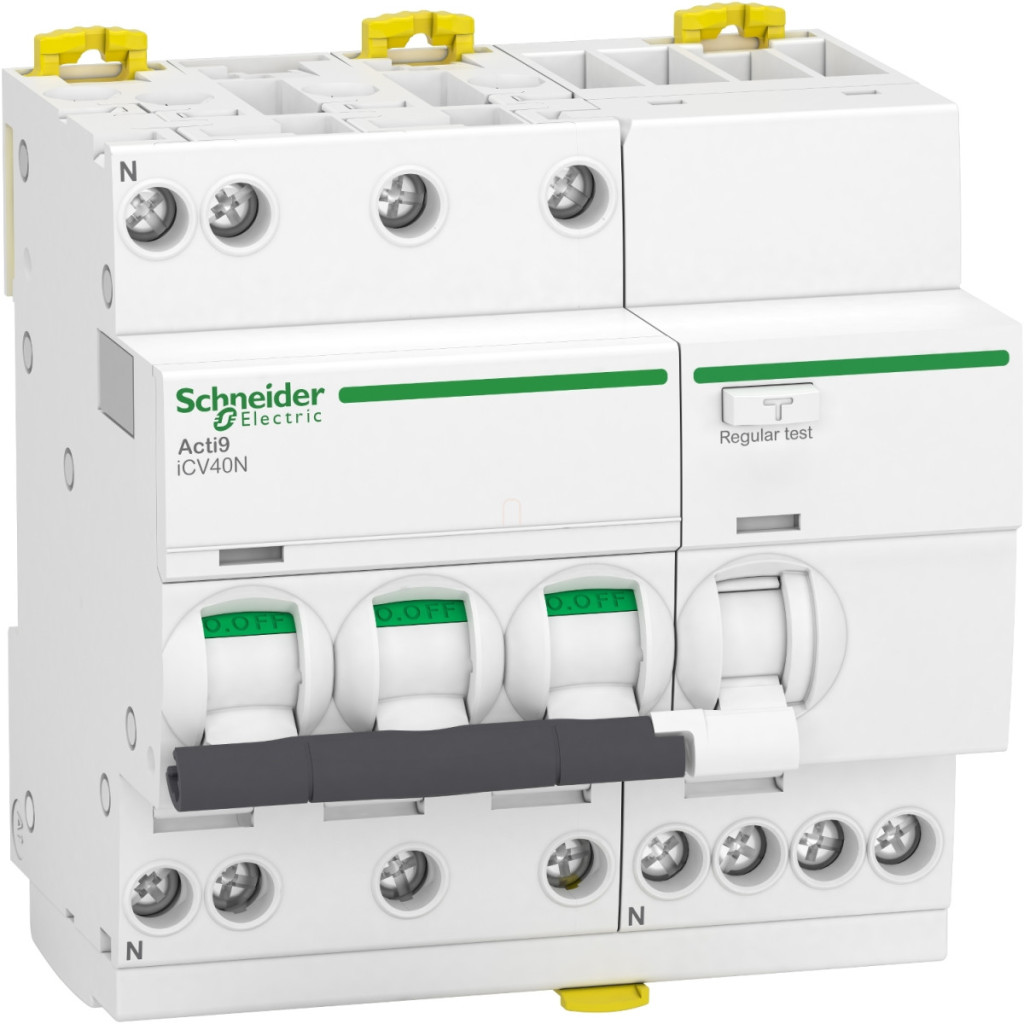

Întrerupătorul combinat cu curent rezidual (RCBO) Acti9 iCV40N este soluția inovatoare a Schneider Electric pentru protejarea rețelelor de distribuție electrică. Acest dispozitiv 3P+N, 10A, caracteristică C, tip A, sensibilitate 300mA este o alegere excelentă atât pentru aplicații rezidențiale, cât și comerciale, unde protecția împotriva supracurentului și protecția personală sunt de o importanță capitală. Produsul face parte din familia Acti9, seria de dispozitive modulare lider de piață a Schneider Electric. Dispozitivul iCV40N cu numărul de articol A9DC7710 combină funcțiile unui întrerupător miniatural tradițional și ale unui dispozitiv de curent rezidual, oferind o soluție economisitoare de spațiu și rentabilă. Produsul poate fi utilizat în rețele de 400 V c.a. 50/60 Hz și are o capacitate de întrerupere de 6000 A, care respectă standardul EN/IEC 61009-2-1. Sensibilitatea la curent de defect de 300 mA oferă o protecție adecvată împotriva contactului indirect, în timp ce clasa de protecție de tip A permite, de asemenea, detectarea curenților de defect de curent continuu alternativ și pulsatoriu. Dispozitivul funcționează cu tehnologie de declanșare termomagnetică, declanșarea magnetică având loc la 5-10 ori curentul nominal. Caracteristica C îl face ideal pentru aplicații de uz general, inclusiv protecția circuitelor de iluminat și a prizelor. Tehnologia de declanșare a curentului de defect independentă de tensiune asigură că protecția rămâne fiabilă chiar și în condiții de rețea nefavorabile. Dispozitivul are o întârziere instantanee a protecției împotriva curentului de defect, care poate fi critică în situații de urgență. Detaşabilitatea în conformitate cu EN/IEC 60947-2 permite întreţinerea şi repararea în siguranţă a dispozitivului. Schneider Electric Acti9 iCV40N RCBO are o serie de caracteristici practice care facilitează instalarea şi funcţionarea. Dispozitivul poate fi fixat pe o șină DIN, este de culoare albă, are o înălțime de 93 mm, o lățime de 90 mm și o adâncime de 73 mm. Este echipat cu terminale de tip tunel care pot acomoda cabluri rigide de 1-16 mm² sau cabluri flexibile de 1-10 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 2 Nm. Produsul are un indicator de poziție a contactului, precum și indicatoare de defect și ON/OFF, care facilitează monitorizarea stării. Dispozitivul poate fi sigilat și blocat cu un lacăt pentru a împiedica accesul neautorizat. Durata de viață mecanică și electrică este de 20.000 de cicluri de comutare, ceea ce garantează fiabilitatea pe termen lung. Protecția IP20 (IP40 în carcasă modulară) oferă o protecție adecvată împotriva prafului și contactului. Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la +60 °C și poate rezista la supratensiuni de până la 250 A cu impulsuri de 8/20 μs, în conformitate cu EN/IEC 61009-1.
Schneider Electric Acti 9 iCV40 - A9DC7710 - întrerupător automat miniatural cu protecție la supracurent, clasa A, 3P-N, C, 10A, 300mA date tehnice
Caracteristici generale
Denumirea produsului: Acti9 iCV40
Familia de produse: Acti9
Tipul produsului: Întrerupător de circuit cu curent rezidual (RCBO)
Denumire scurtă: iCV40N
Domeniu de aplicare: Distribuție
Parametri tehnici
Poli: 3P+N
Număr de poli protejați: 3
Poziția conductorului neutru: Partea stângă
Curent nominal: 10A
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Tehnologie de declanșare: Termomagnetică
Curba de declanșare: C
Sensibilitate la curent de defect: 300 mA
Adecvat pentru izolare: Da, conform standardului EN/IEC 60947-2
Certificate de calitate: EAC, VDE
Date suplimentare
Locația de instalare în sistem: Ieșire
Tensiune nominală de funcționare: 400 V c.a. 50/60 Hz
Limită de declanșare magnetică: 5...10 x In
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Întârziere protecție curent de defect: Instantanee
Clasă protecție curent de defect:Tip A
Capacitate de rupere: 6000 A Icn 400 V c.a. 50/60 Hz, conform cu EN/IEC 61009-2-1
Capacitate nominală de rupere: 6000A 100% x Icn 400V AC 50/60 Hz, conform cu EN/IEC 61009-2-1
Capacitate nominală de scurtcircuit: Idm 3000 A la 400 V c.a. 50/60 Hz, conform standardului EN 61009-2-1
Clasa de limitare: 3, conform standardului EN/IEC 61009-2-1
Tensiune nominală de izolare: 440V AC 50/60 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Caracteristici fizice și montare
Indicator de poziție contact: Da
Tip de control: Manetă comutator
Indicație locală: Indicație de defect, indicație ON/OFF
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Compatibilitate cu șină combinată: Sus sau jos: zimțată
Distanță de conectare: 18 mm între faze, 9 mm între fază și conductorul neutru
Diviziuni de 9 mm: 10
Înălțime: 93 mm
Lățime: 90 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri
Opțiuni de fixare: Sigilabile, blocabile cu lacăt
Conexiuni
Conectori - terminale: Terminale de tip tunel în partea superioară sau inferioară, 1...16 mm² rigid, 1...10 mm² flexibil
Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 2 Nm în partea superioară sau inferioară
Protecție
Protecție împotriva curentului de defect: Integrată
Clasa de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Categorie de supratensiune: III conform IEC 60364
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 250 A conform EN/IEC 61009-1
Condiții de mediu
Umiditate relativă: 95% la 55°C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -25...60°C
Temperatura ambiantă în timpul depozitării: -40...85 °C
Standarde
Standarde: EN/IEC 61009-2-1
Certificări ale produsului: CE
