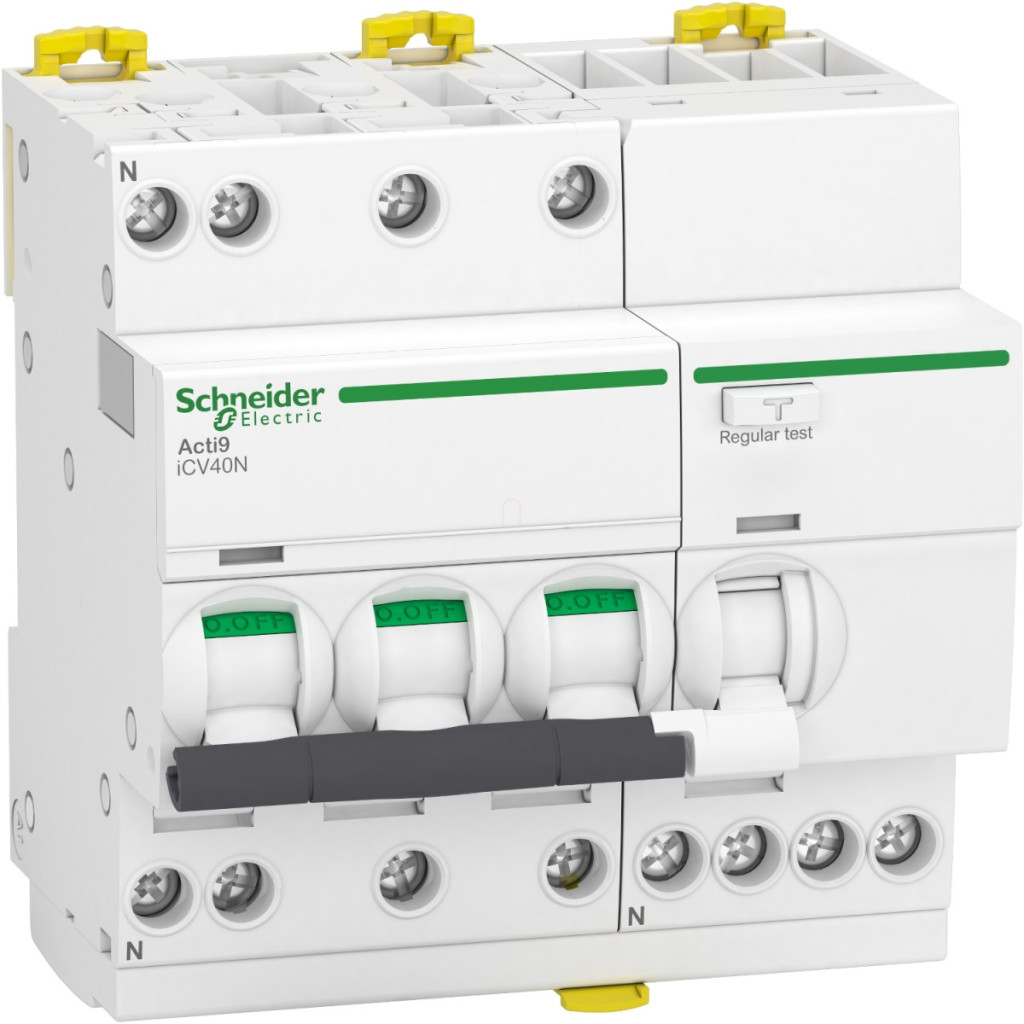

Schneider Electric Acti9 iCV40 - A9DC7716 - întrerupător automat miniatural cu protecție la supracurent, clasa A, 3P-N, C, 16A, 300mA

Lățime: 111,999999999999 mm

Lungime: 125 mm

Înălțime: 86 mm

Comandă specială

Schneider Electric Acti9 iCV40 - A9DC7716 - întrerupător automat miniatural cu protecție la supracurent, clasa A, 3P-N, C, 16A, 300mA

Name: Schneider Electric Acti9 iCV40 - A9DC7716 - întrerupător automat miniatural cu protecție la supracurent, clasa A, 3P-N, C, 16A, 300mA
Brand: Schneider Electric Zrt.
SKU: 3606481328700
Price: 651.84 RON
Availability: InStock

651,84 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

16 A Schneider Electric Acti9 iCV40

Gama completă Schneider Electric Acti9 ICV40

Întrerupător cu protecție la supracurent

Întrerupătorul diferențial (RCBO) Acti9 iCV40N A9DC7716 face parte din gama premium Schneider Electric, combinând funcțiile de protecție la supracurent și protecție la curent de defect într-un singur dispozitiv compact. Acest dispozitiv 3P+N, cu caracteristică C și curent nominal de 16 A, este alegerea ideală pentru rețelele de distribuție industriale și comerciale, în special acolo unde siguranța operațională sporită și protecția personală sunt aspecte importante. Produsul poate fi utilizat în rețele de 400 V c.a. și are o protecție la curent de defect cu sensibilitate de 300 mA, de tip A, adică detectează atât curenții de defect alternativi, cât și cei pulsatori de curent continuu. Capacitatea de întrerupere de 6000 A (Icn) asigură o protecție adecvată în cazul unui scurtcircuit. Produsul a fost proiectat și fabricat conform celor mai înalte standarde de calitate, certificate de certificatele de calitate VDE și EAC. Dispozitivul este conform cu standardul EN/IEC 61009-2-1 și este adecvat pentru izolare în conformitate cu EN/IEC 60947-2. Proiectarea tehnică a Acti9 iCV40N are câteva caracteristici speciale. Clasa de limitare 3 asigură o limitare eficientă a energiei în cazul unui scurtcircuit. Produsul are o tensiune de rezistență la impulsuri de 4 kV (Uimp) și o tensiune de izolare de 440 V (Ui). Tehnologia de declanșare termomagnetică asigură declanșarea magnetică la 5-10 ori curentul nominal. Tehnologia de declanșare a curentului de defect independentă de tensiune se activează imediat în cazul unui defect, oferind o protecție sporită. Produsul are o capacitate de comutare la scurtcircuit de 3000 A (EN 61009-2-1) și 500 A (IEC 61009-2-1). Acti9 iCV40N oferă, de asemenea, opțiuni practice de instalare și conectare. Poate fi fixat pe o șină DIN și este compatibil cu șine combinate pentru conexiuni atât superioare, cât și inferioare. Poziția de comutare și defectul sunt indicate local, iar dispozitivul poate fi sigilat și blocat. Bornele de conectare sunt în formă de tunel, pentru cabluri rigide de 1-16 mm² și cabluri flexibile de 1-10 mm², cu o lungime de dezizolare de 14 mm și un cuplu de strângere de 2 Nm. Dimensiunile dispozitivului sunt: 93 mm înălțime, 90 mm lățime, 73 mm adâncime. Dispozitivul alb are o durată de viață mecanică și electrică de 20.000 de cicluri de comutare.

Schneider Electric Acti9 iCV40 - A9DC7716 date tehnice

Caracteristici generale

Familia de produse: Acti9

Denumirea produsului: Acti9 iCV40

Tip dispozitiv: Întrerupător de curent rezidual (RCBO)

Denumire scurtă produs: iCV40N

Aplicație: Distribuție

Caracteristici electrice

Poli: 3P + N

Număr de poli protejați: 3

Poziție neutră: Stânga

Curent nominal [In]: 16 A

Tip rețea: CA

Frecvență rețea: 50/60 Hz

Tehnologie de declanșare: Termomagnetică

Caracteristici: C

Sensibilitate la curent de defect: 300 mA

Adecvare izolație: Da, conform EN/IEC 60947-2

Tensiune nominală de funcționare [Ue]: 400 V c.a. 50/60 Hz

Limită de declanșare magnetică: 5...10 x In

Tehnologie de declanșare a curentului de defect: Independentă de tensiune

Întârziere protecție curent de defect: Instantanee

Clasă protecție curent de defect:Tip A

Capacitate de întrerupere: 6000 A Icn la 400 V c.a. 50/60 Hz conform EN/IEC 61009-2-1

Capacitate de întrerupere de funcționare [Ics]: 6000 A 100% x Icn 400 V CA 50/60 Hz conform EN/IEC 61009-2-1

Capacitate nominală de comutare și rupere: Idm 3000 A la 400 V CA 50/60 Hz conform EN 61009-2-1
Idm 500 A la 400 V CA 50/60 Hz conform IEC 61009-2-1

Clasă de limitare: 3 conform EN/IEC 61009-2-1

Tensiune nominală de izolație [Ui]: 440 V c.a. 50/60 Hz

Tensiune nominală de impuls [Uimp]: 4 kV

Caracteristici fizice

Indicator de poziție a contactului: Da

Tip de comandă: Manetă de comutare

Indicații locale: Indicator de defect, indicator ON/OFF

Metodă de montare: Snap-on

Bază de montare: Șină DIN

Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: zimțată

Distanță între conexiuni: 18 mm între faze, 9 mm între fază și conductorul neutru

Număr de diviziuni de 9 mm: 10

Înălțime: 93 mm

Lățime: 90 mm

Adâncime: 73 mm

Culoare: Alb

Durată de viață mecanică: 20.000 de cicluri

Durată de viață electrică: 20.000 de cicluri

Descrierea opțiunilor de fixare: Sigilabil, blocabil

Conexiuni - terminale: Terminale de tip tunel în partea superioară sau inferioară 1...16 mm² rigid
Terminale de tip tunel în partea superioară sau inferioară 1...10 mm² flexibil

Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară

Cuplu de strângere: 2 N·m în partea superioară sau inferioară

Protecție împotriva curentului de defect: Integrată

Caracteristici de mediu

Standarde: EN/IEC 61009-2-1

Certificări ale produsului: CE

Protecție IP: IP20 conform IEC 60529
IP40 (capac modular) conform IEC 60529

Grad de poluare: 3

Categorie de supratensiune: III conform IEC 60364

Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 μs, 250 A conform EN/IEC 61009-1

Umiditate relativă: 95% la 55 °C

Altitudine de funcționare: 2000 m

Temperatura ambiantă în timpul funcționării: -25...60 °C

Temperatura ambiantă în timpul depozitării: -40...85 °C

Date

Lățime

111,999999999999 mm

Lungime

125 mm

Înălțime

86 mm

EAN prezentat

3606481328700

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

552 g/bucată

Numar articol

3606481328700
