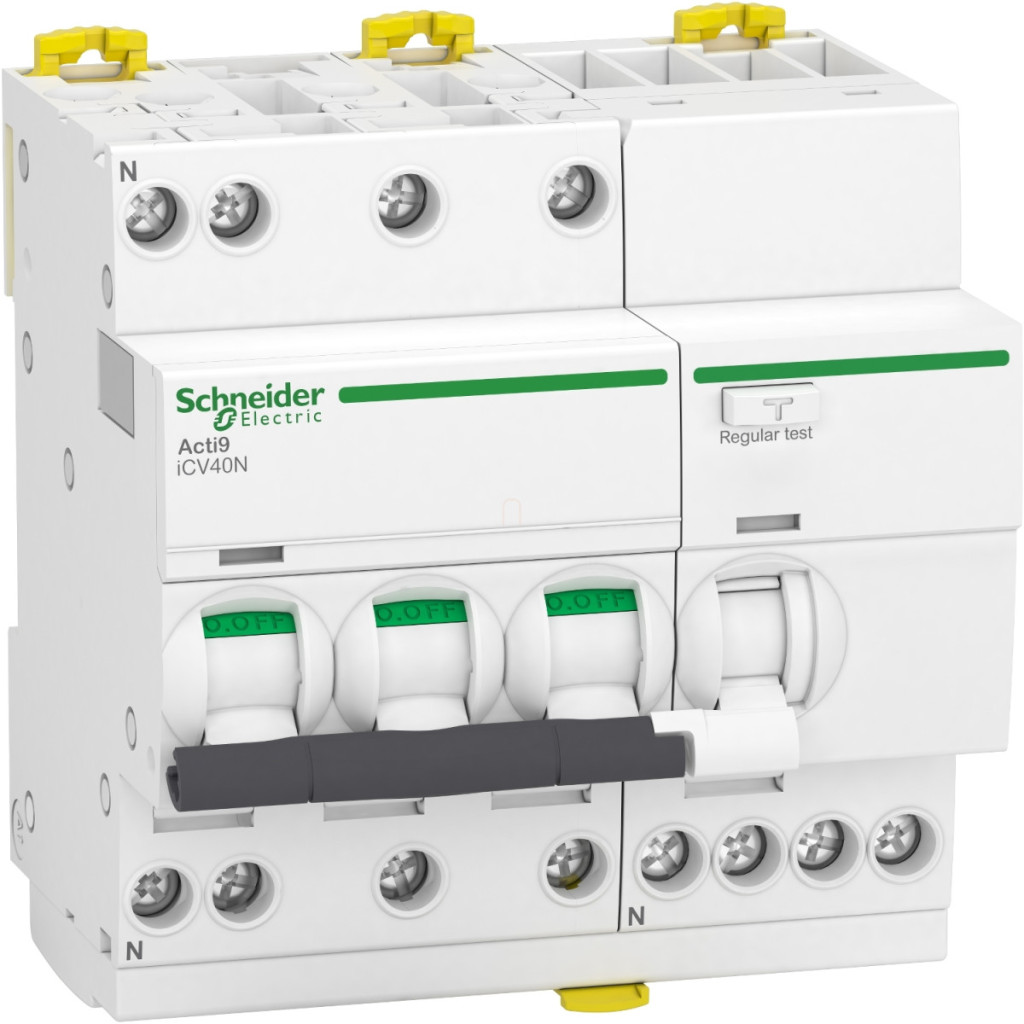

Schneider Electric Acti 9 iCV40 - A9DC7725 - întrerupător automat miniatural cu protecție la supracurent, clasa A, 3P-N, C, 25A, 300mA date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCV40
Tipul produsului: Întrerupător de circuit cu curent rezidual cu protecție la curent de defect (RCBO)
Denumirea scurtă a produsului: iCV40N
Domeniu de aplicare: Rețea de distribuție
Poli: 3P + N
Număr de poli protejați: 3
Poziția conductorului neutru: Stânga
Parametri electrici
Curent nominal: 25 A
Tipul rețelei: CA
Frecvența rețelei: 50/60 Hz
Tehnologie de declanșare: Termomagnetică
Curba de declanșare: C
Sensibilitate la curent de defect: 300 mA
Adecvare pentru izolație: Da, conform standardului EN/IEC 60947-2
Certificate de calitate: VDE, EAC
Caracteristici tehnice
Poziție în sistem: Ramificație
Tensiune nominală de funcționare: 400 V c.a. 50/60 Hz
Interval de declanșare magnetică: 5...10 x In
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Întârziere protecție curent de defect: Instantanee
Clasă protecție curent de defect:Tip A
Capacitate de întrerupere: 6000 A Icn 400 V c.a. 50/60 Hz conform EN/IEC 61009-2-1
Capacitate nominală de întrerupere: 6000 A 100% x Icn 400 V AC 50/60 Hz conform EN/IEC 61009-2-1
Capacitate nominală de comutare: Idm 3000 A la 400 V c.a. 50/60 Hz conform EN 61009-2-1, Idm 500 A la 400 V c.a. 50/60 Hz conform IEC 61009-2-1
Clasa de limitare: 3, conform EN/IEC 61009-2-1
Tensiune nominală de izolare: 440 V CA 50/60 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Caracteristici fizice
Indicator de poziție contact: Da
Mod de control: Comutator basculant
Indicație locală: Indicație de defect, indicare ON/OFF
Metodă de montare: Snap-in
Bază de montare: Șină DIN
Compatibilitate cu bare colectoare: Sus sau jos: zimțată
Distanță între conexiuni: 18 mm între faze, 9 mm între fază și neutru
Număr de diviziuni de 9 mm: 10
Înălțime: 93 mm
Lățime: 90 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri
Opțiuni de etanșare: Etanșabil, blocabil cu lacăt
Conectori:Blocuri terminale de tip tunel în partea superioară sau inferioară 1–16 mm² rigide, blocuri terminale de tip tunel în partea superioară sau inferioară 1–10 mm² flexibile
Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 2 N.m sus sau jos
Protecție împotriva curentului de defect: Integrată
Caracteristici de mediu
Standarde: EN/IEC 61009-2-1
Certificări de produs: CE
Protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Categorie de supratensiune: III conform IEC 60364
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 250 A conform EN/IEC 61009-1
Umiditate relativă: 95% la 55°C
Altitudine de funcționare: 2000 m
Interval de temperatură de funcționare: -25 până la 60 °C Interval de temperatură de depozitare: -40 până la 85 °C
