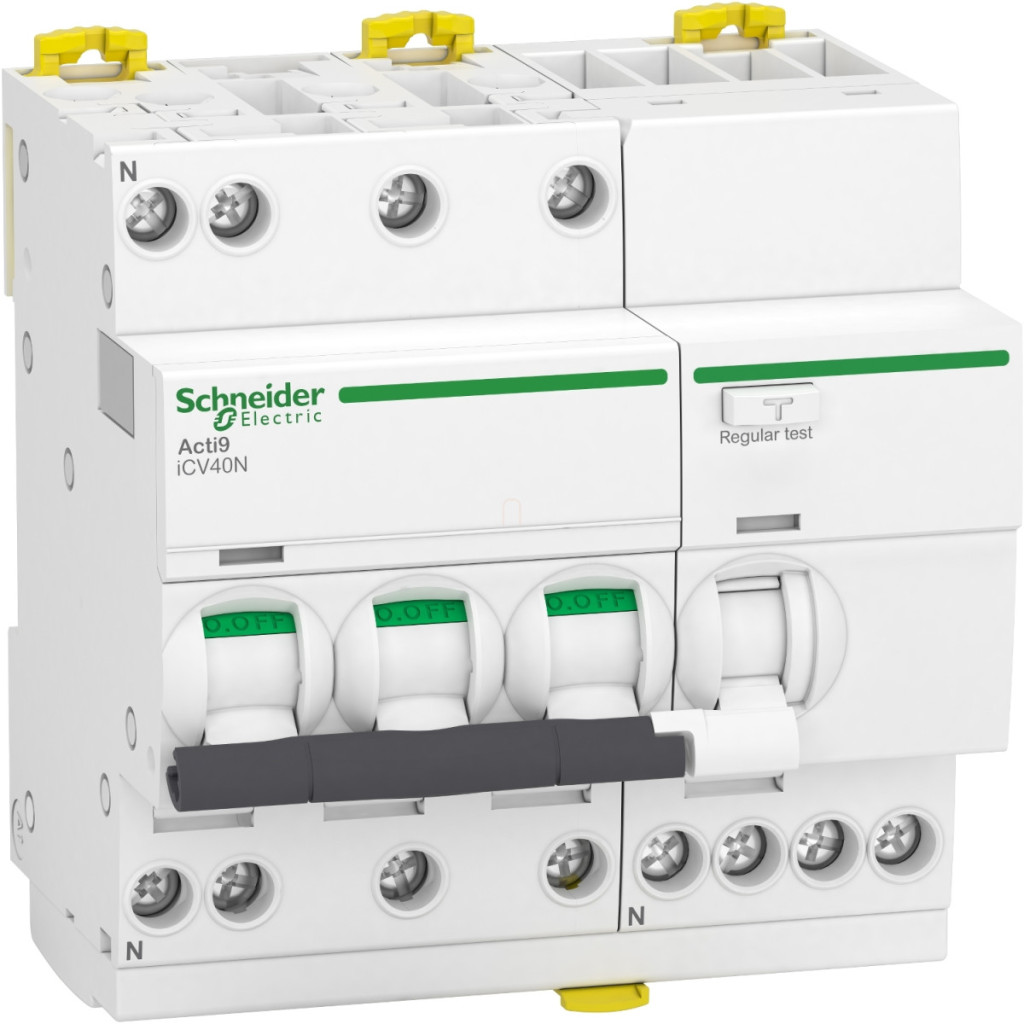

Schneider Electric Acti9 iCV40 - A9DC7732 - întrerupător automat miniatural cu protecție la curent rezidual, clasa A, 3P-N, C, 32A, 300mA

Lățime: 114 mm

Lungime: 127 mm

Înălțime: 88 mm

Comandă specială

Schneider Electric Acti9 iCV40 - A9DC7732 - întrerupător automat miniatural cu protecție la curent rezidual, clasa A, 3P-N, C, 32A, 300mA

Name: Schneider Electric Acti9 iCV40 - A9DC7732 - întrerupător automat miniatural cu protecție la curent rezidual, clasa A, 3P-N, C, 32A, 300mA
Brand: Schneider Electric Zrt.
SKU: 3606481809704
Price: 650.91 RON
Availability: InStock

650,91 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

32 A Schneider Electric Acti9 iCV40

Gama completă Schneider Electric Acti9 ICV40

Întrerupător cu protecție la supracurent

Dispozitivul combinat de protecție împotriva curentului și supracurentului Acti9 iCV40N RCBO (întrerupător diferențial cu protecție împotriva supracurentului) reprezintă noua generație de sisteme de protecție de calitate superioară de la Schneider Electric. Acest dispozitiv compact, dar versatil, combină funcțiile unui întrerupător miniatural și ale unui întrerupător de protecție împotriva curentului, oferind protecție dublă pentru sistemele electrice. Dispozitivul de tip A9DC7732, 3P+N (trifazic plus neutru) este alegerea ideală pentru rețelele de distribuție din clădirile rezidențiale, precum și din instalațiile comerciale și industriale. Curentul nominal de 32 A și curba de declanșare cu caracteristică C asigură un echilibru perfect între toleranța curenților normali de funcționare și protecția eficientă împotriva supracurentului. Cu o sensibilitate la curent de defect de 300 mA, funcția de protecție a curentului de tip A este deosebit de potrivită pentru protejarea circuitelor în care sunt prezente echipamente electronice, convertoare de frecvență sau alte sarcini neliniare. Protecția de tip A detectează nu numai curenții de defect sinusoidali alternativi, ci și componentele de curent continuu pulsatoriu, oferind astfel un nivel de protecție mai ridicat decât întrerupătoarele convenționale de tip AC. Schneider Electric Acti9 iCV40N are parametri tehnici remarcabili: capacitate de întrerupere la scurtcircuit de 6000 A (Icn) pe rețele de 400 V c.a. și capacitate de întrerupere în funcționare de 100 % (Ics=Icn), ceea ce înseamnă durabilitate și fiabilitate excelente. Dispozitivul dispune de tehnologie de declanșare a curentului de defect independentă de tensiune, ceea ce înseamnă că funcția de protecție a curentului funcționează chiar și în cazul ruperii firului neutru. Indicatorul de poziție al contactului încorporat, designul comutatorului basculant și indicatorii de stare de defect și pornire/oprire contribuie la utilizarea simplă și sigură a dispozitivului. Clasa de limitare 3 în conformitate cu EN/IEC 61009-2-1 garantează că dispozitivul limitează în mod eficient trecerea energiei de scurtcircuit. Dispozitivul este extrem de ușor de instalat și de utilizat: designul montabil pe șină DIN, terminalele în formă de tunel care pot fi conectate atât în partea superioară, cât și în partea inferioară (pentru cabluri rigide de 1-16 mm² și cabluri flexibile de 1-10 mm²) și compatibilitatea cu sistemele de bare colectoare permit o instalare rapidă și sigură. În ciuda dimensiunilor sale compacte (93 mm înălțime, 90 mm lățime, 73 mm adâncime), dispozitivul oferă performanțe ridicate, iar clasa de protecție IP20 (sau IP40 în carcasă modulară) asigură o protecție adecvată împotriva influențelor nocive ale mediului. Domeniul larg de temperatură de funcționare (-25...60 °C) și altitudinea de funcționare de 2000 de metri permit utilizarea în aproape orice mediu de instalare. Durabilitatea mecanică și electrică a dispozitivului de 20.000 de cicluri garantează o funcționare fiabilă pe termen lung, ceea ce este deosebit de important pentru protecția circuitelor critice.

Schneider Electric Acti 9 iCV40 - A9DC7732 date tehnice

Date de bază

Familia de produse: Acti9

Denumirea produsului: Acti9 iCV40

Tipul produsului: Întrerupător de curent rezidual (RCBO)

Denumire scurtă: iCV40N

Aplicație: Rețea de distribuție

Poli: 3P + N

Număr de poli protejați: 3

Poziția conductorului neutru: Stânga

Caracteristici electrice

Curent nominal: 32 A

Tip rețea: CA

Frecvență rețea: 50/60 Hz

Tehnologie de declanșare: Termomagnetică

Curba de declanșare: C

Sensibilitate la curent de defect: 300 mA

Detaşabilitate: Da, conform standardului EN/IEC 60947-2

Certificate de calitate: VDE, EAC

Detalii tehnice

Poziția dispozitivului în sistem: Ieșire

Tensiune nominală de funcționare: 400 V c.a. 50/60 Hz

Limită de declanșare magnetică: 5...10 x In

Tehnologie de declanșare a curentului de defect: Independentă de tensiune

Întârziere protecție curent de defect: Instantanee

Clasă protecție curent de defect: Tip A

Capacități de întrerupere

Capacitate de întrerupere la scurtcircuit: 6000 A Icn 400 V c.a. 50/60 Hz, conform EN/IEC 61009-2-1

Capacitate nominală de întrerupere: 6000 A 100% x Icn 400 V CA 50/60 Hz, conform cu EN/IEC 61009-2-1

Capacitate nominală de închidere și întrerupere: Idm 3000 A la 400 V CA 50/60 Hz, conform standardului EN 61009-2-1

Clasa de limitare: 3, conform standardului EN/IEC 61009-2-1

Caracteristici de izolare și protecție

Tensiune nominală de izolare: 440 V c.a. 50/60 Hz

Tensiune nominală de rezistență la impulsuri: 4 kV

Caracteristici fizice și de montare

Indicator de poziție a contactului: Da

Tip de control: Comutator

Indicație locală: Indicație de defect, indicare ON/OFF

Metodă de montare: Snap-on

Bază de montare: Șină DIN

Compatibilitate cu barele colectoare: Sus sau jos: zimțată

Distanță de conectare: 18 mm între faze, 9 mm între fază și neutru

Dimensiuni (L x Î x A): 93 mm x 90 mm x 73 mm

Culoare: Alb

Durată de viață mecanică: 20.000 de cicluri

Durată de viață electrică: 20.000 de cicluri

Condiții de conectare și de mediu

Conectare:Conectori de tip tunel în partea superioară sau inferioară 1...16 mm² rigizi / 1...10 mm² flexibili

Lungime de dezizolare a cablului: 14 mm pentru conectare superioară sau inferioară

Cuplu de strângere: 2 N.m sus sau jos

Protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529

Grad de poluare: 3

Categorie de supratensiune: III, conform IEC 60364

Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 250 A, conform EN/IEC 61009-1

Umiditate relativă: 95% la 55°C

Altitudine de funcționare: 2000 m

Interval de temperatură ambiantă: -25...60 °C (funcționare), -40...85 °C (depozitare)

Date

Lățime

114 mm

Lungime

127 mm

Înălțime

88 mm

EAN prezentat

3606481809704

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

598 g/bucată

Numar articol

3606481809704
