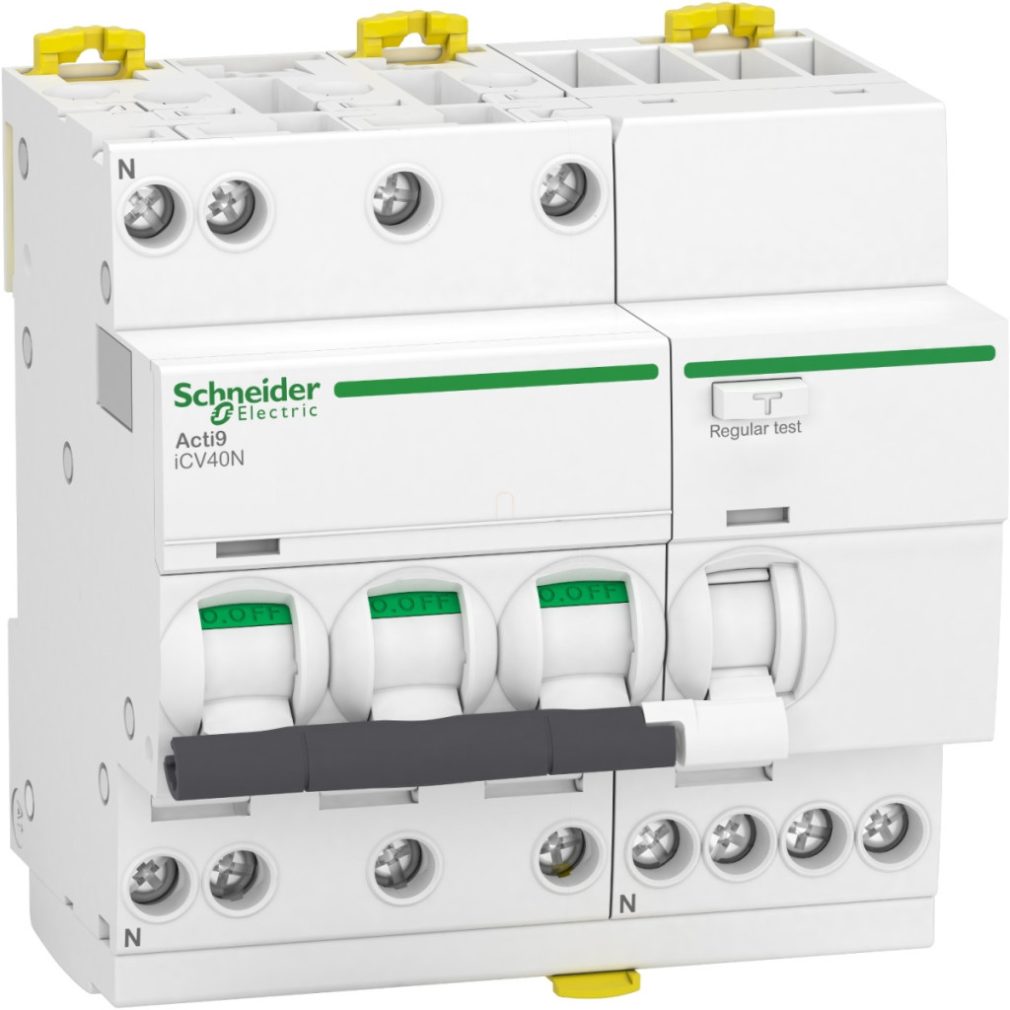

Disjunctorul cu curent rezidual (RCBO) Acti9 iCV40N este un produs versatil din familia de produse Acti9 de la Schneider Electric. Cu designul său compact, 3P+N, curent nominal de 40 A și caracteristică C, acest dispozitiv este alegerea ideală pentru sistemele moderne de distribuție electrică, unde siguranța personală și fiabilitatea operațională sunt de o importanță capitală. A9DC7740 combină funcțiile de protecție la supracurent și protecție a vieții, oferind ambele soluții de protecție într-un singur dispozitiv. Curba de întrerupere cu caracteristici C activează declanșarea magnetică la 5-10 ori curentul nominal, făcându-l deosebit de potrivit pentru aplicații rezidențiale și comerciale în care pot apărea sarcini inductive. Sensibilitatea la curent de defect de 300 mA și protecția de tip A asigură detectarea nu numai a curenților de defect alternativi sinusoidali, ci și a componentelor de curent continuu pulsatoriu, asigurând deconectarea imediată. Parametrii tehnici ai Acti9 iCV40N sunt impresionanți: are o capacitate de întrerupere de 6000 A și un raport Ics/Icn de 100%, ceea ce înseamnă o fiabilitate excepțională. Dispozitivul funcționează la o tensiune de funcționare de 400 V c.a. și poate fi utilizat la o frecvență de rețea de 50/60 Hz. Produsul are o rezistență de izolație de 440 V c.a. și o rezistență nominală la tensiune de impuls de 4 kV, oferind un nivel ridicat de protecție împotriva supratensiunilor. Clasificat ca dispozitiv de limitare de clasa 3, reduce în mod eficient energia care trece în cazul unui scurtcircuit, protejând echipamentele din aval. Designul practic include un indicator de poziție a contactului, comutare, indicare de defect și indicare a stării ON/OFF. Dispozitivul poate fi fixat pe o șină DIN și este compatibil cu șinele combinate. Distanța de fază de 18 mm și distanța de fază la neutru de 9 mm permit o instalare compactă în dulapurile de distribuție. Dimensiunile produsului sunt de 93 mm înălțime, 90 mm lățime și 73 mm adâncime, permițând o utilizare optimă a spațiului. Protecția IP20 (IP40 cu carcasă modulară) oferă o protecție adecvată în mediul de instalare. Întrerupătorul Schneider Electric Acti9 iCV40N are o gamă largă de temperaturi de funcționare (-25 °C până la +60 °C) și oferă o durată de viață mecanică și electrică excepțională, cu 20.000 de cicluri de comutare. Protecția sa împotriva supratensiunii de categoria III și clasificarea de gradul 3 de poluare sporesc și mai mult aplicabilitatea produsului în diverse medii. Produsul are certificări de calitate VDE și EAC și marcaj CE, care garantează conformitatea cu standardele internaționale.
Schneider Electric Acti9 iCV40 - A9DC7740 - întrerupător automat, clasa A, 3P-N, C, 40A, 300mA date tehnice
Date generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCV40
Tipul produsului: Întrerupător de curent rezidual (RCBO)
Denumire scurtă: iCV40N
Aplicație: Distribuție
Caracteristici electrice
Poli: 3P + N
Număr de poli protejați: 3
Poziția conductorului neutru: Stânga
Curent nominal: 40 A
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Tehnologie de declanșare: Termomagnetică
Caracteristică: C
Sensibilitate la curent de defect: 300 mA
Deconectabilitate:Da, conform standardului EN/IEC 60947-2 Tensiune nominală de funcționare: 400 V c.a. 50/60 Hz Limită de declanșare magnetică: 5...10 x In
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Întârziere protecție curent de defect: Instantanee
Clasă protecție curent de defect: Tip A
Capacitate de rupere
Capacitate de rupere: 6000 A Icn 400 V c.a. 50/60 Hz, conform EN/IEC 61009-2-1
Capacitate nominală de rupere: 6000 A 100% x Icn 400 V c.a. 50/60 Hz, conform EN/IEC 61009-2-1
Capacitate nominală de întrerupere la scurtcircuit: Idm 3000 A 400 V c.a. 50/60 Hz, conform EN 61009-2-1
Clasa de limitare: 3, conform EN/IEC 61009-2-1
Tensiune nominală de izolare: 440 V AC 50/60 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Caracteristici fizice
Indicator de poziție contact: Da
Tip de comandă: Braț basculant
Indicație locală: Indicație de defect, indicație ON/OFF
Metodă de montare: Snap-on
Suprafață de montare: Șină DIN
Compatibilitate cu șină combinată: Sus sau jos: dințată
Distanță de conectare: 18 mm între faze, 9 mm între fază și neutru
Înălțime: 93 mm
Lățime: 90 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică:20.000 de cicluri Conexiuni Metodă de conectare: Conectori de tip tunel în partea superioară sau inferioară pentru cabluri rigide de 1...16 mm², cabluri flexibile de 1...10 mm² Lungime de dezizolare a cablului: 14 mm pentru conectare superioară sau inferioară10 mm²
Lungime de dezizolare a firului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 2 N.m superioară sau inferioară
Caracteristici de mediu
Standarde: EN/IEC 61009-2-1
Protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de contaminare: 3
Categorie de supratensiune: III, conform IEC 60364
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 250 A conform EN/IEC 61009-1
Umiditate relativă: 95% la 55°C
Altitudine de funcționare: 2000 m
Interval de temperatură de funcționare: -25...60 °C
Interval de temperatură de depozitare: -40...85 °C
