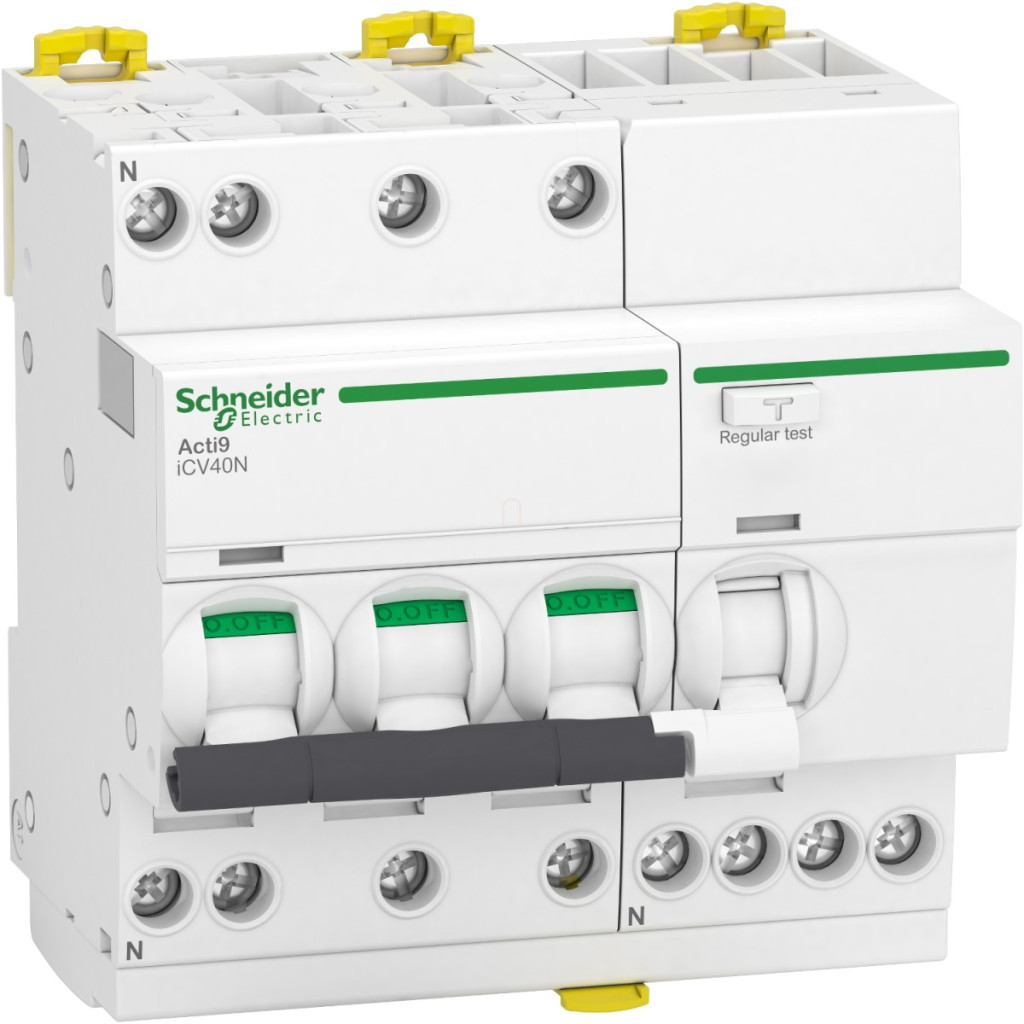

Schneider Electric Acti9 iCV40 - A9DF3710 - întrerupător cu protecție împotriva curentului rezidual, clasa SI, 3P-N, C, 10A, 30mA

Lățime: 111,999999999999 mm

Lungime: 125 mm

Înălțime: 85 mm

Comandă specială

Schneider Electric Acti9 iCV40 - A9DF3710 - întrerupător cu protecție împotriva curentului rezidual, clasa SI, 3P-N, C, 10A, 30mA

Name: Schneider Electric Acti9 iCV40 - A9DF3710 - întrerupător cu protecție împotriva curentului rezidual, clasa SI, 3P-N, C, 10A, 30mA
Brand: Schneider Electric Zrt.
SKU: 3606481328830
Price: 1106.19 RON
Availability: InStock

1 106,19 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

10 Amp Schneider Electric Acti9 iCV40

Gama completă Schneider Electric Acti9 ICV40

Întrerupător cu protecție la supracurent

Întrerupătorul de curent rezidual (RCBO) Schneider Electric Acti9 iCV40N A9DF3710 este un dispozitiv de siguranță electrică de înaltă calitate, care oferă un nivel ridicat de protecție și are o dublă funcție: asigură atât protecție împotriva curentului de defect (întrerupător de circuit), cât și protecție împotriva supracurentului (întrerupător de circuit miniatural). Acest dispozitiv combinat este soluția perfectă pentru funcționarea în siguranță a sistemelor electrice rezidențiale și industriale, unde designul compact și protecția fiabilă sunt importante. Dispozitivul de curent rezidual de tip A9DF3710 iCV40N are un design 3P+N, ceea ce înseamnă că protejează trei faze și un conductor neutru (conductorul neutru este situat pe partea stângă). Dispozitivul are un curent nominal de 10 amperi cu o caracteristică C, ceea ce îl face ideal pentru protejarea sarcinilor mixte (rezistive și inductive), cum ar fi circuitele de iluminat și de transmisie a energiei electrice. Cu o capacitate de întrerupere de 6000 A, poate gestiona în siguranță și curenții de scurtcircuit. Protecția încorporată împotriva curentului de defect are o sensibilitate de 30 mA și este de tip A-SI (super-imunizată), ceea ce oferă o protecție sporită împotriva declanșării accidentale, protejând în același timp persoanele împotriva șocurilor electrice și sistemul împotriva curenților de defect la pământ. Acest lucru este deosebit de avantajos în medii în care se utilizează dispozitive electronice, computere sau iluminat cu LED-uri, care pot genera curenți paraziți și armonici. Specificațiile tehnice ale produsului sunt impresionante: funcționează la o tensiune nominală de 400 V c.a., o frecvență de rețea de 50/60 Hz și are certificări de calitate VDE și EAC. Tehnologia de declanșare termomagnetică, cu o limită de declanșare magnetică între 5 și 10 ori curentul nominal, asigură un răspuns rapid în cazul unui scurtcircuit. Dispozitivul dispune de tehnologie de declanșare a curentului de defect independentă de tensiune, ceea ce înseamnă că protecția este eficientă chiar și atunci când tensiunea rețelei nu este ideală. Protecția împotriva curentului de defect este instantanee, fără întârziere, oferind siguranță maximă. Schneider Electric Acti9 iCV40N A9DF3710 are și caracteristici practice: este echipat cu un indicator de stare a contactului, un indicator de stare pornit/oprit și un indicator de defect. Poate fi fixat pe o șină DIN și este compatibil cu șine combinate pentru conexiuni atât superioare, cât și inferioare. Dispozitivul are dimensiuni compacte: 93 mm înălțime, 90 mm lățime și 73 mm adâncime și este disponibil în culoarea albă. Are conectori în formă de tunel care acceptă cabluri rigide de 1-16 mm² și cabluri flexibile de 1-10 mm² cu un cuplu de strângere de 2 Nm. Durata sa de viață mecanică și electrică este de 20.000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung. Opțiunile sale de fixare includ posibilitatea de etanșare și blocare cu un lacăt, care împiedică accesul neautorizat.

Schneider Electric Acti9 iCV40 - A9DF3710 - întrerupător automat, clasa SI, 3P-N, C, 10A, 30mA date tehnice

Date generale

Familia de produse: Acti9

Denumirea produsului: Acti9 iCV40

Tipul produsului sau al componentei: Întrerupător de curent rezidual cu protecție la supracurent (RCBO)

Denumirea scurtă a dispozitivului: iCV40N

Aplicarea dispozitivului: Distribuție

Caracteristici electrice

Descrierea polilor: 3P + N

Număr de poli protejați: 3

Poziția conductorului neutru: Stânga

Curent nominal: 10 A

Tip rețea: CA

Frecvență rețea: 50/60 Hz

Tehnologia unității de declanșare: Termomagnetică

Caracteristici: C

Sensibilitate la curent de defect: 30 mA

Adecvat pentru izolare: Da, conform cu EN/IEC 60947-2

Etichete de calitate: VDE, EAC

Caracteristici suplimentare

Poziția dispozitivului în sistem: Ieșire

Tensiune nominală de funcționare: 400 V c.a. 50/60 Hz

Limită de declanșare magnetică: 5...10 x In

Tehnologie de declanșare a curentului de defect: Independentă de tensiune

Timp de întârziere a protecției împotriva curentului de defect: Instantaneu

Clasa de protecție împotriva curentului de defect: Tip A-SI (superimunizat)

Capacitate de întrerupere: 6000 A Icn la 400 V c.a. 50/60 Hz, conform cu EN/IEC 61009-2-1

Capacitate nominală de întrerupere: 6000 A la 100% x Icn 400 V CA 50/60 Hz, conform standardului EN/IEC 61009-2-1

Capacitate nominală de scurtcircuit: Idm 3000 A la 400 V CA 50/60 Hz, conform cu EN 61009-2-1

Clasă de limitare: 3, conform EN/IEC 61009-2-1

Tensiune nominală de izolare: 440 V c.a. 50/60 Hz

Tensiune nominală de impuls rezistentă: 4 kV

Date de instalare și conectare

Indicator de stare a contactului: Da

Tip de control: Comutator de schimbare

Indicație locală: Indicație ON/OFF, indicator de defect

Metodă de montare: Snap-on

Bază de montare: Șină DIN

Compatibilitate cu bara colectoare și blocul de distribuție: Sus sau jos: dinți

Distanță între conexiuni: 18 mm între faze, 9 mm între fază și conductorul neutru

Diviziuni de 9 mm: 10

Dimensiuni

Înălțime: 93 mm

Lățime: 90 mm

Adâncime: 73 mm

Alte caracteristici

Culoare: Alb

Durată de viață mecanică: 20.000 de cicluri

Durată de viață electrică: 20.000 de cicluri

Opțiuni de fixare: Etanșabile, blocabile

Conexiuni - terminale: Terminale de tip tunel în partea superioară sau inferioară 1...16 mm² rigide, de tip tunel în partea superioară sau inferioară 1...10 mm² flexibile

Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară

Cuplu de strângere: 2 N.m în partea superioară sau inferioară

Protecție împotriva curentului de defect: Integrată

Condiții de mediu

Standarde: EN/IEC 61009-2-1

Certificări ale produsului: CE

Grad de protecție IP: IP20 conform IEC 60529, IP40 (capac modular) conform IEC 60529

Grad de poluare: 3

Categorie de supratensiune: III, conform IEC 60364

Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3000 A, conform EN/IEC 61009-2-1

Umiditate relativă: 95% la 55 °C

Altitudine de funcționare: 2000 m

Temperatura aerului ambiant în timpul funcționării: -25...60 °C

Temperatura aerului ambiant în timpul depozitării: -40...85 °C

Date

Lățime

111,999999999999 mm

Lungime

125 mm

Înălțime

85 mm

EAN prezentat

3606481328830

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

560 g/bucată

Numar articol

3606481328830
