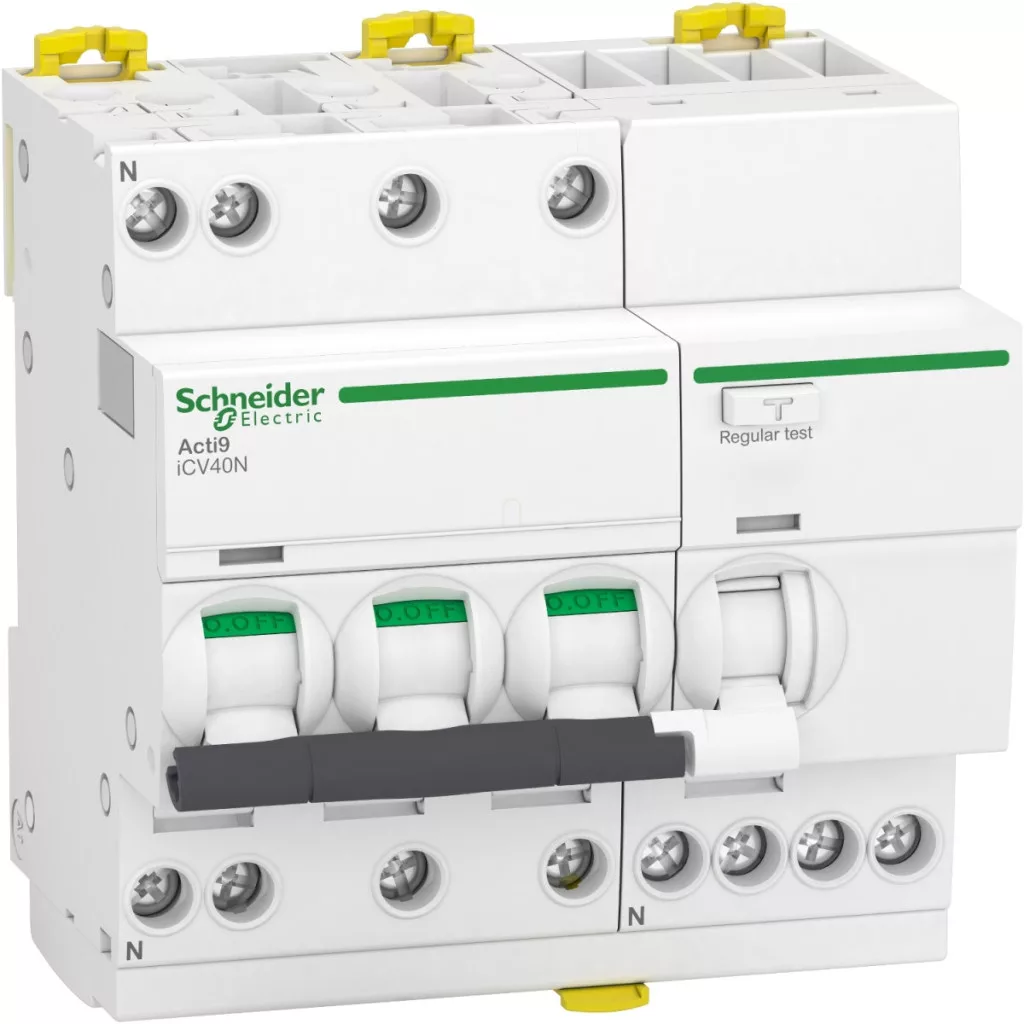

Schneider Electric Acti9 iCV40 - A9DF3716 - întrerupător automat cu protecție la curent, clasa SI, 3P-N, C, 16A, 30mA date tehnice
Caracteristici principale
Tip de produs: Întrerupător combinat cu protecție la curent (RCBO)
Gama de produse: Acti9
Denumire produs: Acti9 iCV40
Denumire scurtă a modelului: iCV40N
Aplicație: Distribuție
Caracteristici electrice
Configurație poli: 3P + N
Număr de poli protejați: 3
Poziția conductorului neutru: Stânga
Curent nominal: 16 A
Tipul rețelei: CA
Frecvența rețelei: 50/60 Hz
Tehnologie de declanșare: Termic-magnetică
Curba de declanșare: C
Sensibilitate la curent de defect: 30 mA
Aptitudine de decuplare: Da, conform EN/IEC 60947-2
Certificări de calitate: VDE, EAC
Parametri tehnici
Locul de montare în sistem: Ieșire
Tensiune nominală de funcționare: 400 V CA 50/60 Hz
Valoare limită de declanșare magnetică: 5...10 x In
Tehnologie de declanșare la curent de defect: Independentă de tensiune
Timp de întârziere al protecției la curent de defect: Imediat
Clasa de protecție la curent de defect: Tip A-SI (Super Immunised)
Capacitate de întrerupere la scurtcircuit: 6000 A Icn la 400 V CA 50/60 Hz conform EN/IEC 61009-2-1
Capacitate nominală de întrerupere în funcționare: 6000 A la 100% x Icn 400 V CA 50/60 Hz conform EN/IEC 61009-2-1
Capacitate nominală de închidere și întrerupere la scurtcircuit: Idm 3000 A la 400 V c.a. 50/60 Hz conform EN 61009-2-1, Idm 500 A la 400 V c.a. 50/60 Hz conform IEC 61009-2-1
Clasa de limitare: 3 conform EN/IEC 61009-2-1
Tensiune nominală de izolație: 440 V CA 50/60 Hz
Rezistență nominală la tensiune de impuls: 4 kV
Caracteristici fizice
Indicator de stare contact: Da
Mod de comandă: Comutator
Indicator local: Indicator de eroare, indicator PORNIT/OPRIT
Mod de montare: Prin fixare prin clipare
Suprafață de montare: Șină DIN
Compatibilitate cu șina cu dinți și blocul de distribuție: Sus sau jos: cu dinți
Distanță de conectare: 18 mm între faze, 9 mm între fază și neutru
Intervale de 9 mm: 10
Înălțime: 93 mm
Lățime: 90 mm
Adâncime: 73 mm
Culoare: Alb
Rezistență mecanică: 20000 de cicluri
Rezistență electrică: 20000 de cicluri
Descrierea opțiunilor de blocare: Se poate închide cu lacăt, Se poate sigila
Conexiuni - cleme: Cleme tubulare sus sau jos 1…16 mm² rigide, Cleme tubulare sus sau jos 1…10 mm² flexibile
Lungime de dezizolare a cablului: 14 mm pentru conectare sus sau jos
Cuplu de strângere: 2 N.m sus sau jos
Protecție la curent de defect: Integrată
Caracteristici de mediu
Standarde: EN/IEC 61009-2-1
Certificări de produs: CE
Grad de protecție IP: IP20 conform IEC 60529, IP40 (carcasă modulară) conform IEC 60529
Grad de poluare: 3
Categorie de supratensiune: III conform IEC 60364
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3000 A conform EN/IEC 61009-2-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura mediului în timpul funcționării: -25…60 °C
Temperatura mediului în timpul depozitării: -40…85 °C
