Schneider Electric Acti9 iCV40N A9DF3720 este un întrerupător combinat de înaltă calitate și un dispozitiv de curent rezidual (RCBO) care combină funcțiile unui întrerupător miniatural și ale unui dispozitiv de curent rezidual într-o singură unitate compactă. Acest dispozitiv 3P+N oferă soluția perfectă atât pentru protecția împotriva supracurentului, cât și pentru protecția personală împotriva șocurilor electrice. Dispozitivul are un curent nominal de 20 amperi și o curbă de declanșare de tip C, ceea ce îl face ideal pentru utilizarea în rețelele standard de distribuție electrică. Protecția împotriva defectelor la împământare de tip A-SI (super-imunizată) funcționează cu o sensibilitate de 30 mA, oferind o protecție eficientă împotriva șocurilor electrice și rezistând în același timp la declanșări false. Acest lucru este deosebit de avantajos în medii în care funcționează dispozitive electronice, computere sau alte echipamente sensibile, care pot provoca perturbații tranzitorii în rețea. Schneider Electric Acti9 iCV40N A9DF3720 are parametri tehnici remarcabili. Are o capacitate de întrerupere de 6000 A într-o rețea de 400 V c.a., ceea ce asigură o protecție adecvată chiar și în cazul unui scurtcircuit. Dispozitivul funcționează la o frecvență de rețea de 50/60 Hz și poate fi utilizat la o tensiune nominală maximă de funcționare de 400 V c.a. Protecția împotriva supracurentului se bazează pe tehnologia termomagnetică, cu o limită de declanșare magnetică de 5-10 ori mai mare decât curentul nominal. Protecția împotriva defectelor la pământ se activează imediat, fără întârziere înainte de declanșare, oferind astfel o protecție maximă împotriva șocurilor electrice. Dispozitivul are un indicator de stare de comutare și un indicator de defect și ON/OFF, permițând utilizatorului să verifice cu ușurință starea sa de funcționare. Este proiectat pentru a se fixa pe o șină DIN, ceea ce simplifică instalarea. Dimensiunile sale sunt de 93 mm înălțime, 90 mm lățime și 73 mm adâncime, ceea ce îl face ușor de montat în dulapuri de distribuție standard. Dispozitivul este potrivit pentru conectarea în partea superioară sau inferioară cu cabluri rigide de 1-16 mm² sau flexibile de 1-10 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere al conectorilor este de 2 Nm. Schneider Electric Acti9 iCV40N A9DF3720 are o durabilitate remarcabilă, cu o durată de viață mecanică și electrică de 20.000 de cicluri de comutare. Dispozitivul are un grad de protecție IP20 și oferă protecție IP40 într-o carcasă modulară. Poate fi utilizat într-un interval larg de temperaturi de funcționare (-25...60 °C) și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Dispozitivul este conform cu standardul EN/IEC 61009-2-1 și are certificate de calitate CE, EAC și VDE, care garantează fiabilitatea și funcționarea în siguranță în toate domeniile de aplicare.

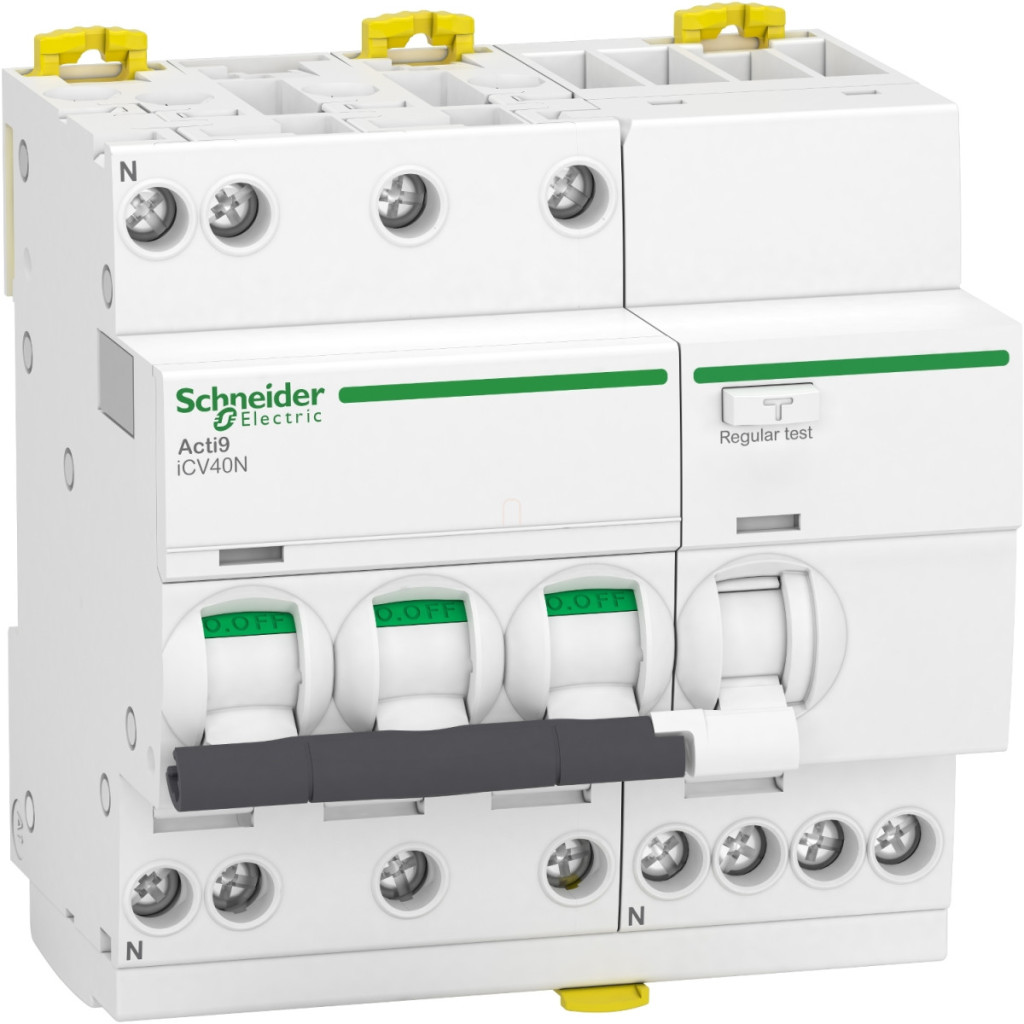

Schneider Electric Acti 9 iCV40 - A9DF3720 - întrerupător automat miniatural cu protecție la curent, clasa SI, 3P-N, C, 20A, 30mA date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCV40
Tipul produsului: Întrerupător combinat cu protecție la supracurent (RCBO)
Denumirea scurtă a dispozitivului: iCV40N
Domeniul de aplicare: Rețele de distribuție
Parametri tehnici
Poli: 3P+N
Număr de poli protejați: 3
Poziție zero: Stânga
Curent nominal: 20 A
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Tehnologia unității de declanșare: Termomagnetică
Curba de declanșare: C Sensibilitate la curent de defect: 30 mA Capacitate de deconectare: Da, conform standardului EN/IEC 60947-2 Certificate de calitate: EAC, VDE
Caracteristici suplimentare
Poziția dispozitivului în sistem: Ieșire
Tensiune nominală de funcționare: 400 V c.a. 50/60 Hz
Limită de declanșare magnetică: 5...10 x In
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Întârziere protecție defect la pământ: Instantanee
Clasă protecție defect la pământ: Tip A-SI (Super Imun)
Capacitate de rupere: 6000 A Icn 400 V c.a. 50/60 Hz, conform EN/IEC 61009-2-1
Capacitate nominală de rupere în funcționare: 6000 A 100% x Icn 400 V AC 50/60 Hz, conform EN/IEC 61009-2-1
Caracteristici fizice
Indicator de poziție: Da
Tip de comandă: Manetă de comutare
Indicații locale: Indicator de defect, indicator ON/OFF
Metodă de montare: Snap-in
Suport de montare: Șină DIN
Înălțime: 93 mm
Lățime: 90 mm
Adâncime: 73 mm
Conexiuni: Conectori de tip tunel în partea superioară sau inferioară 1...16 mm² rigide, 1...10 mm² flexibile
Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 2 N.m în partea superioară sau inferioară
Caracteristici de mediu
Standarde: EN/IEC 61009-2-1
Certificări ale produsului: CE
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Categorie de supratensiune: III conform IEC 60364
Interval de temperatură de funcționare: -25...60 °C
Interval de temperatură de depozitare: -40...85 °C
