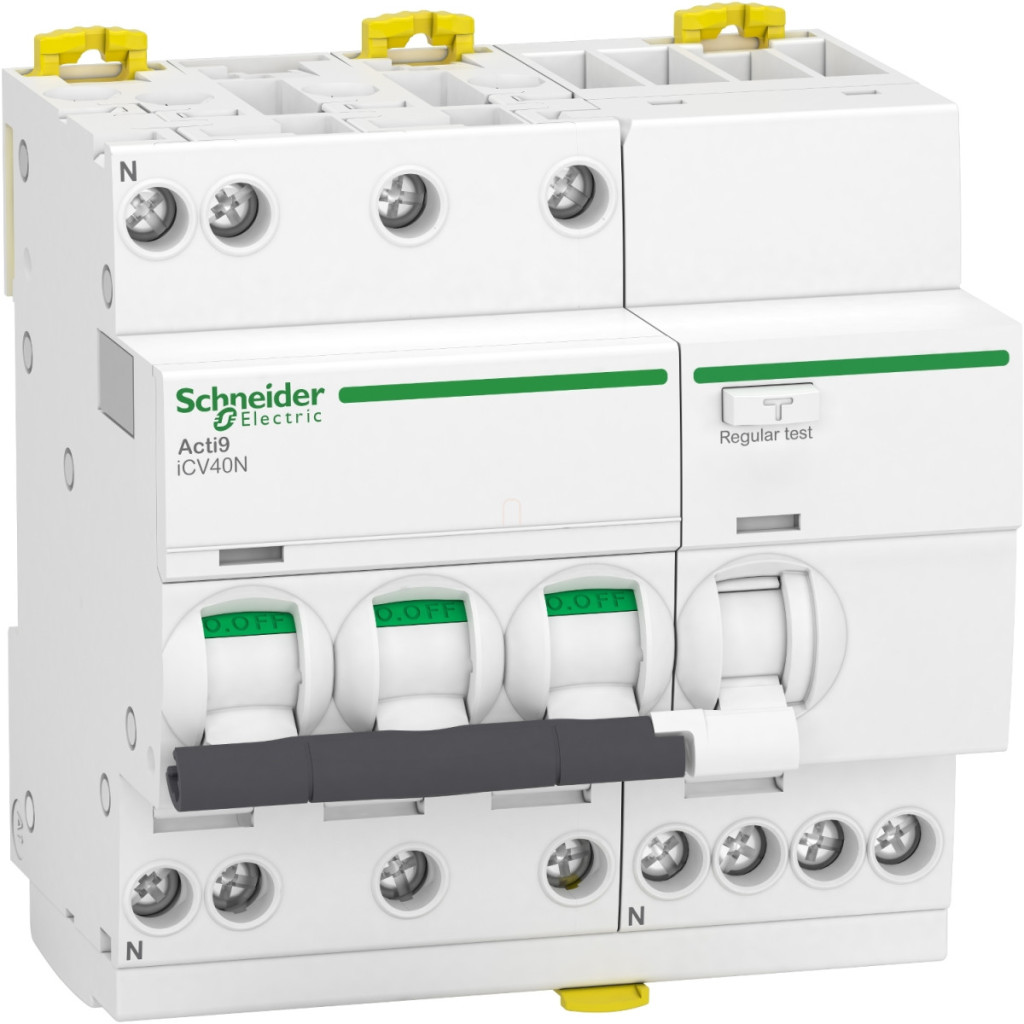

Schneider Electric Acti9 iCV40 - A9DF3725 - întrerupător automat, clasa SI, 3P-N, C, 25A, 30mA

Lățime: 115 mm

Lungime: 130 mm

Înălțime: 92 mm

Comandă specială

Schneider Electric Acti9 iCV40 - A9DF3725 - întrerupător automat, clasa SI, 3P-N, C, 25A, 30mA

Name: Schneider Electric Acti9 iCV40 - A9DF3725 - întrerupător automat, clasa SI, 3P-N, C, 25A, 30mA
Brand: Schneider Electric Zrt.
SKU: 3606481328878
Price: 1158.84 RON
Availability: InStock

1 158,84 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Gama completă Schneider Electric Acti9 ICV40

25 A Schneider Electric Acti9 iCV40

Întrerupător cu protecție la supracurent

Întrerupătorul combinat cu curent rezidual (RCBO) Schneider Electric Acti9 iCV40N este un dispozitiv complex de protecție electrică care combină funcțiile de protecție la supracurent și dispozitivul cu curent rezidual (RCD) într-un singur dispozitiv. Dispozitivul A9DF3725 are un design 3P+N care protejează toate cele trei faze și conductorul neutru, cu un curent nominal de 25 amperi și o curbă de declanșare cu caracteristică C. În ceea ce privește caracteristicile tehnice, dispozitivul se remarcă prin capacitatea sa de întrerupere de 6000 A, care oferă o protecție adecvată împotriva curenților de scurtcircuit. RCBO are o sensibilitate de 30 mA și este de tip A-SI (Super Immunised), ceea ce înseamnă că este proiectat cu protecție îmbunătățită împotriva interferențelor. Acest lucru este deosebit de avantajos în medii în care se pot aștepta supratensiuni tranzitorii sau alte interferențe electromagnetice, care pot provoca declanșări false în întrerupătoarele convenționale. Tehnologia SI asigură o funcționare fiabilă chiar și în locurile în care se utilizează dispozitive electronice, surse de alimentare comutate sau convertoare de frecvență. Analizând detaliile tehnice ale Schneider Electric Acti9 iCV40N, dispozitivul este echipat cu un declanșator termomagnetic. Limita de declanșare magnetică este între 5 și 10 ori curentul nominal In. Tensiunea nominală de funcționare este de 400 V c.a. 50/60 Hz și este adecvată pentru deconectare în conformitate cu EN/IEC 60947-2. Dispozitivul este instalat pe o șină DIN folosind un sistem de prindere cu clemă. Conexiunile pot fi realizate cu blocuri terminale de tip tunel, atât deasupra, cât și dedesubt, care sunt adecvate pentru cabluri rigide de 1-16 mm² sau flexibile de 1-10 mm². Dispozitivul are o lățime a modulului de 90 mm, o înălțime de 93 mm și o adâncime de 73 mm. Intervalul de temperatură de funcționare este între -25 °C și +60 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C. A9DF3725 are protecție IP20 pentru carcasa dispozitivului și protecție IP40 pentru carcasa modulară, în conformitate cu standardul IEC 60529.

Date tehnice Acti9 iCV40N

Caracteristici principale

Tipul produsului: Întrerupător combinat cu curent rezidual (RCBO)

Familia de produse: Acti9

Denumirea produsului: Acti9 iCV40

Denumire scurtă a produsului: iCV40N

Aplicație: Distribuție

Poli: 3P+N

Număr de poli protejați: 3

Poziția conductorului neutru: Stânga

Caracteristici electrice

Curent nominal: 25 A

Tip rețea: CA

Frecvență: 50/60 Hz

Tehnologie de declanșare: Termomagnetică

Caracteristică: C

Sensibilitate la curent de defect: 30 mA

Clasă de protecție la curent de defect: tip A-SI (super imunizat)

Tehnologie de declanșare a curentului de defect: independentă de tensiune

Întârziere protecție curent de defect: Instantanee

Capacitate de întrerupere: 6000 A Icn 400 V AC 50/60 Hz conform EN/IEC 61009-2-1

Capacitate nominală de întrerupere: 6000 A 100% x Icn 400 V CA 50/60 Hz conform EN/IEC 61009-2-1

Capacitate nominală de rupere și închidere: Idm 3000 A la 400 V CA 50/60 Hz conform EN 61009-2-1; Idm 500 A la 400 V c.a. 50/60 Hz conform IEC 61009-2-1

Limită de declanșare magnetică: 5...10 x In

Clasa de limitare: 3 conform EN/IEC 61009-2-1

Caracteristici tehnice

Tensiune nominală de funcționare: 400 V c.a. 50/60 Hz

Tensiune nominală de izolare: 440 V c.a. 50/60 Hz

Tensiune nominală de impuls rezistentă: 4 kV

Indicator de poziție comutator: Da

Tip de control: Comutare

Indicație locală: Indicator de defect, indicator ON/OFF

Metodă de montare: Snap-on

Bază de montare: Șină DIN

Compatibilitate cu bare colectoare și blocuri de distribuție: Sus sau jos: clemă

Distanță de conectare: 18 mm între faze, 9 mm între fază și neutru

Diviziuni de 9 mm: 10

Caracteristici fizice

Înălțime: 93 mm

Lățime: 90 mm

Adâncime: 73 mm

Culoare: Alb

Conexiuni

Conectori: Blocuri terminale de tip tunel în partea superioară sau inferioară 1...16 mm² rigid, 1...10 mm² flexibil

Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară

Cuplu de strângere: 2 N.m superioară sau inferioară

Durabilitate

Durată de viață mecanică: 20.000 de cicluri

Durată de viață electrică: 20.000 de cicluri

Condiții de mediu

Standarde: EN/IEC 61009-2-1

Certificări ale produsului: CE

Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529

Grad de poluare: 3

Categorie de supratensiune: III conform IEC 60364

Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3000 A conform EN/IEC 61009-2-1

Umiditate relativă: 95% la 55 °C

Altitudine de funcționare: 2000 m

Temperatura ambiantă în timpul funcționării: -25...60 °C

Temperatură ambiantă în timpul depozitării: -40...85 °C

Date

Lățime

115 mm

Lungime

130 mm

Înălțime

92 mm

EAN prezentat

3606481328878

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

567 g/bucată
