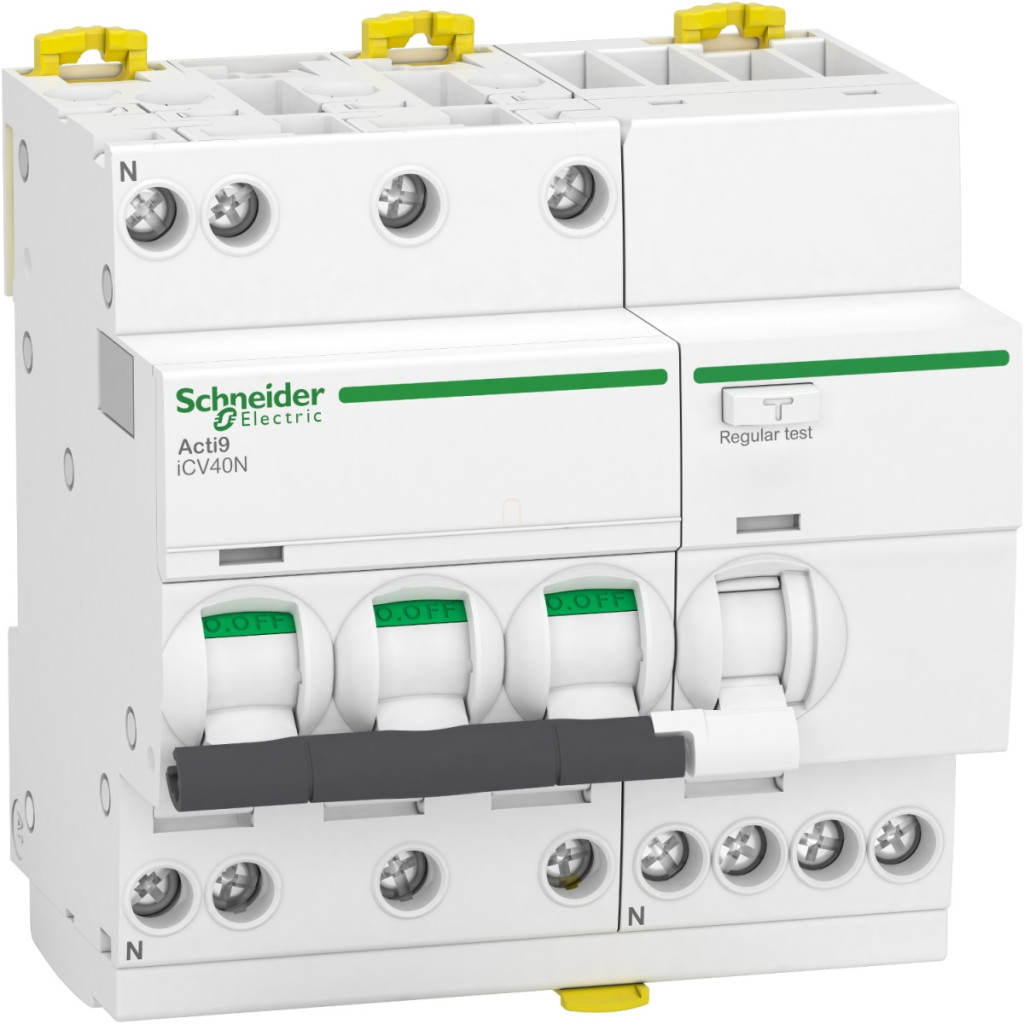

Acti9 iCV40N A9DF3732 este un întrerupător combinat cu curent rezidual (RCBO) care combină funcțiile unui întrerupător miniatural (MCB) și ale unui dispozitiv cu curent rezidual (RCD) într-un singur dispozitiv compact. Face parte din gama de produse profesionale de protecție electrică Schneider Electric, special concepută pentru a proteja rețelele de distribuție. Dispozitivul este fabricat într-o configurație 3P+N (trifazic + neutru) cu un curent nominal de 32 amperi și o curbă caracteristică C, ceea ce îl face ideal pentru protejarea sarcinilor mixte (rezistive și inductive). Curba caracteristică C activează unitatea de declanșare termomagnetică atunci când curentul nominal este depășit de 5-10 ori, oferind astfel o protecție adecvată împotriva suprasarcinii și scurtcircuitului. Dispozitivul are o capacitate de rupere de 6000 amperi, ceea ce înseamnă că, chiar și cu un curent de scurtcircuit atât de ridicat, întrerupe în siguranță circuitul, protejând echipamentele conectate și rețeaua de cabluri. Funcția de protecție la curent încorporată este de tip A-SI (Super Immunised), ceea ce înseamnă că are o imunitate crescută la interferențe, fiind mai puțin sensibilă la factorii de interferență care pot provoca declanșări false. Sensibilitatea sa este de 30 mA, ceea ce înseamnă că se va declanșa imediat chiar și cu un curent de defect atât de mic, oferind o protecție eficientă împotriva șocurilor electrice. Dispozitivul Schneider Electric Acti9 iCV40N dispune de tehnologie de declanșare a curentului de defect independentă de tensiune, ceea ce înseamnă că funcția întrerupătorului de circuit funcționează corect chiar și atunci când tensiunea de rețea fluctuează sau scade. Produsul este extrem de ușor de instalat, poate fi fixat pe o șină DIN și este, de asemenea, compatibil cu diverse șine combinate. Conexiunile superioare și inferioare ale dispozitivului sunt realizate cu blocuri terminale de tip tunel, care sunt potrivite pentru cabluri rigide de 1-16 mm² și cabluri flexibile de 1-10 mm². Cuplul de strângere pentru conexiuni este de 2 Nm, iar lungimea de dezizolare a cablului este de 14 mm. Dispozitivul are un indicator de poziție a contactului, precum și indicatoare de pornire/oprire și de defect, ceea ce simplifică depanarea și funcționarea. Maneta comutatorului este de tip basculant simplu. Dispozitivul Acti9 iCV40N A9DF3732 respectă în totalitate standardele internaționale relevante (EN/IEC 61009-2-1) și are certificările necesare (CE, VDE, EAC). Dispozitivul are un grad de poluare de 3 și o categorie de supratensiune de III conform IEC 60364. Are o gamă largă de temperaturi de funcționare, de la -25 la +60 °C, și o gamă de temperaturi de depozitare, de la -40 la +85 °C, ceea ce îl face fiabil chiar și în condiții de mediu extreme. Umiditatea relativă poate fi de 95% la 55 °C, iar altitudinea maximă de instalare este de 2000 de metri.
Schneider Electric Acti 9 iCV40 - A9DF3732 - întrerupător automat, clasa SI, 3P-N, C, 32A, 30mA date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCV40
Tipul produsului: Întrerupător de curent rezidual cu protecție combinată la supracurent (RCBO)
Abreviere tip: iCV40N
Aplicație: Rețea de distribuție
Poli: 3P + N
Număr de poli protejați: 3
Poziția conductorului neutru: Stânga
Curent nominal: 32 A
Tip de rețea: CA
Frecvența rețelei: 50/60 Hz
Tehnologia unității de declanșare: Termomagnetică
Curba caracteristică: C Sensibilitate la curent de defect: 30 mA Detașabilitate: Da, conform EN/IEC 60947-2 Mărci de calitate: VDE, EAC
Caracteristici suplimentare
Poziția dispozitivului în sistem: Ieșire
Tensiune nominală de funcționare: 400 V c.a. 50/60 Hz
Limită de declanșare magnetică: 5...10 x In
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Târziere de protecție la curent de defect: Instantanee
Clasă de protecție la curent de defect: Tip A-SI (imunitate crescută la perturbații)
Capacitate de rupere: 6000 A Icn la 400 V c.a. 50/60 Hz, conform EN/IEC 61009-2-1
Capacitate nominală de rupere: 6000 A 100% x Icn 400 V CA 50/60 Hz, conform EN/IEC 61009-2-1
Capacitate nominală de comutare și întrerupere: Idm 3000 A la 400 V CA 50/60 Hz, conform EN 61009-2-1
Idm 500 A la 400 V CA 50/60 Hz, conform IEC 61009-2-1
Clasa de limitare: 3, conform EN/IEC 61009-2-1
Tensiune nominală de izolare: 440 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Caracteristici fizice
Indicator de poziție contact: Da
Tip de comandă: Comutator
Indicație locală: Indicație ON/OFF, indicare de defect
Metodă de montare: Snap-on
Suprafață de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: dințată
Distanță de conectare: 18 mm între faze
9 mm între fază și conductor neutru
Diviziuni de 9 mm: 10
Înălțime: 93 mm
Lățime: 90 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Opțiuni de fixare: Sigilabile, blocabile
Conexiuni - blocuri terminale: Blocuri terminale de tip tunel în partea superioară sau inferioară 1...16 mm² rigid
Blocuri terminale de tip tunel în partea superioară sau inferioară 1...10 mm² flexibil
Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 2 N.m în partea superioară sau inferioară
Protecție împotriva curentului de defect: Integrată
Caracteristici de mediu
Standarde: EN/IEC 61009-2-1
Certificări ale produsului: CE
Grad de protecție IP: IP20 conform IEC 60529
IP40 (capac modular) conform IEC 60529
Grad de poluare: 3
Categorie de supratensiune: III conform IEC 60364
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 μs, 3000 A conform EN/IEC 61009-2-1
Umiditate relativă: 95% la 55 °C Altitudine de funcționare: 2000 m Temperatură ambiantă în timpul funcționării: -25...60 °C Temperatură ambiantă în timpul depozitării: -40...85 °C
