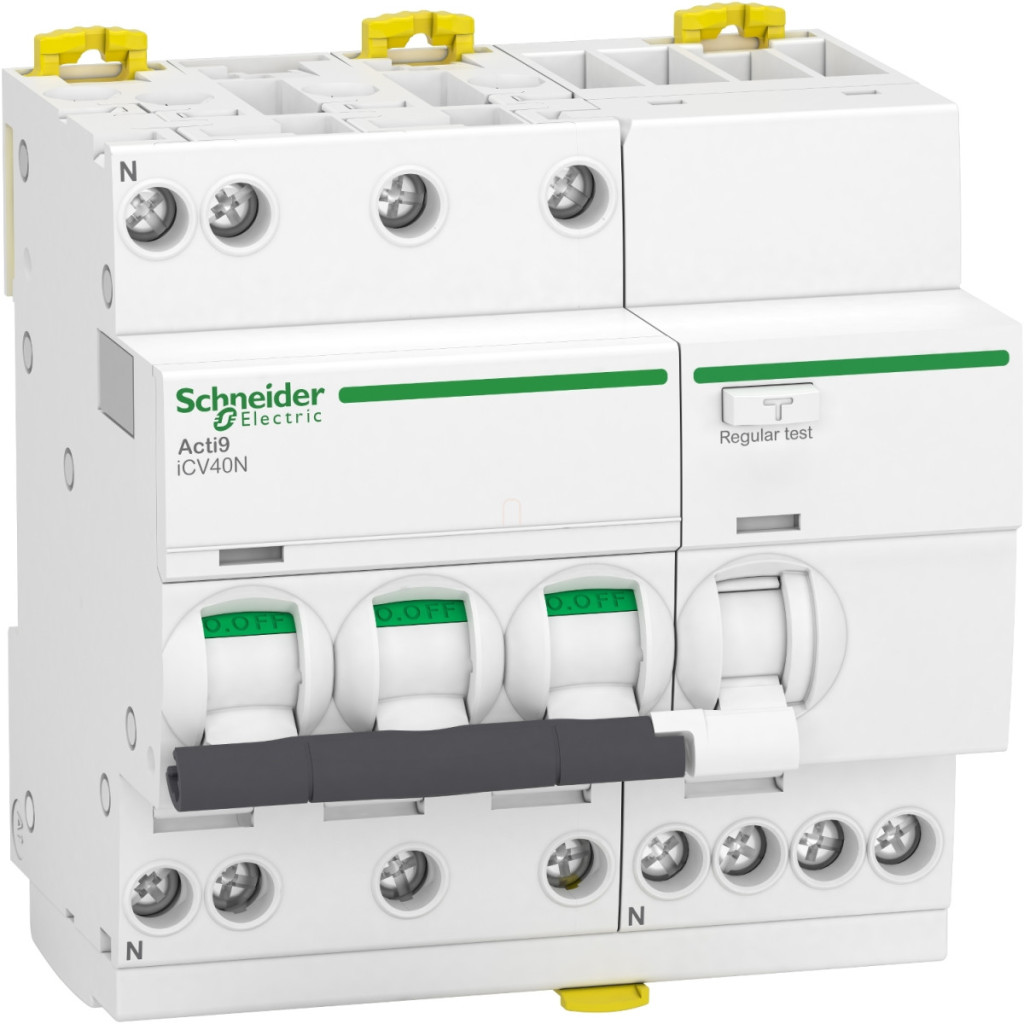

Schneider Electric Acti9 iCV40 - A9DF3740 - întrerupător cu protecție împotriva curentului rezidual, clasa SI, 3P-N, C, 40A, 30mA

Névleges áram: 40 A

Tensiune nominală: 400 V

Număr de poli: 3P+N C

Capacitate de întrerupere a scurtcircuitului: 6 kA

Sensibilitate: 30 mA

Protecție: IP20

Lățime: 111,999999999999 mm

Lungime: 125 mm

Înălțime: 88 mm

Adâncimea de instalare: 44 mm

Comandă specială

Schneider Electric Acti9 iCV40 - A9DF3740 - întrerupător cu protecție împotriva curentului rezidual, clasa SI, 3P-N, C, 40A, 30mA

Name: Schneider Electric Acti9 iCV40 - A9DF3740 - întrerupător cu protecție împotriva curentului rezidual, clasa SI, 3P-N, C, 40A, 30mA
Brand: Schneider Electric Zrt.
SKU: 3606481328892
Price: 1390.64 RON
Availability: InStock

1 390,64 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Gama completă Schneider Electric Acti9 ICV40

Întrerupător miniatural cu patru poli

40 Amp Schneider Electric Acti9 iCV40

Întrerupător cu protecție la supracurent

Dulap de distribuție relee FI

Întrerupătorul diferențial (RCBO) Acti9 iCV40N este un dispozitiv de protecție profesional din gama de produse Schneider Electric, fiind alegerea ideală pentru orice rețea de distribuție care necesită un nivel ridicat de siguranță. A9DF3740 combină funcțiile unui întrerupător clasic și ale unui dispozitiv de curent rezidual, oferind astfel economii semnificative de spațiu în tablourile de distribuție și tablourile electrice. Proiectat într-o configurație 3P+N cu un curent nominal de 40 amperi, dispozitivul are o caracteristică de declanșare C, ceea ce îl face ideal pentru aplicații rezidențiale, comerciale și industriale. Curba C asigură declanșarea magnetică la 5-10 ori supracurentul, făcându-l ideal pentru protejarea consumatorilor în cazul în care pot apărea curenți de pornire. O caracteristică specială a produsului este protecția de curent de tip A-SI (Super Immunised), care are o imunitate crescută la interferențe și filtrează eficient declanșările nedorite cauzate de fulgere, tranzitorii de comutație sau alte perturbații externe, oferind în același timp o protecție fiabilă împotriva șocurilor electrice datorită sensibilității sale de 30 mA. Parametrii tehnici ai disjunctorului miniatural Acti9 iCV40N sunt remarcabili: capacitate de întrerupere de 6000 A pe o rețea de 400 V c.a. 50/60 Hz, raport Ics/Icn de 100%, oferind protecție la nivel profesional. Dispozitivul, care aparține clasei de limitare 3, are o rezistență la tensiune de impuls de 4 kV, oferind o protecție excelentă împotriva supratensiunilor de rețea. iCV40N funcționează cu tehnologie independentă de tensiune, ceea ce înseamnă că funcția de protecție a curentului funcționează în mod fiabil chiar și în cazul fluctuațiilor tensiunii de alimentare sau al unei întreruperi parțiale a alimentării. Dispozitivul de declanșare instantanee în caz de defect la împământare întrerupe circuitul în câteva secunde dacă se detectează un curent de scurgere, sporind astfel siguranța. Practicul Acti9 iCV40N este extrem de ușor de instalat: poate fi fixat pe o șină DIN standard și este compatibil și cu bare colectoare tip pieptene. Disjunctorul miniatural are o lățime de 90 mm, o înălțime de 93 mm și o adâncime de 73 mm, ceea ce îl face ușor de montat în majoritatea dulapurilor standard. Conexiunile se realizează cu blocuri terminale de tip tunel, care sunt potrivite pentru cabluri rigide de 1-16 mm² sau flexibile de 1-10 mm². Cablurile trebuie dezizolate la 14 mm pentru conectare, iar conexiunile trebuie strânse la un cuplu de 2 Nm. Carcasa albă are indicatoare locale clar vizibile pentru starea comutării și semnalele de defect și poate fi sigilată și blocată pentru a preveni funcționarea neautorizată. Produsul poate rezista la 20.000 de cicluri de comutare mecanică și 10.000 de cicluri de comutare electrică, asigurând o durată lungă de viață chiar și în cazul unei funcționări frecvente.

Schneider Electric Acti9 iCV40 - A9DF3740 - întrerupător automat, clasa SI, 3P-N, C, 40A, 30mA date tehnice

Caracteristici principale

Tipul produsului: Întrerupător de curent rezidual (RCBO)

Familia de produse: Acti9

Denumirea produsului: Acti9 iCV40

Denumire scurtă a produsului: iCV40N

Aplicație: Distribuție

Poli: 3P + N

Număr de poli protejați: 3

Poziția conductorului neutru: Stânga

Curent nominal: 40 A

Tip rețea: CA

Frecvență rețea: 50/60 Hz

Tehnologie de declanșare: Termomagnetică

Curba de declanșare: C

Sensibilitate la curent de defect: 30 mA

Capacitate de izolare: Da, conform standardului EN/IEC 60947-2

Certificate de calitate: VDE, EAC

Date suplimentare

Poziția dispozitivului în sistem: Ieșire

Tensiune nominală de funcționare: 400 V c.a. 50/60 Hz

Interval de declanșare magnetică: 5...10 x In

Tehnologie de declanșare a curentului de defect: Independentă de tensiune

Întârziere protecție curent de defect: Instantanee

Clasă protecție curent de defect: Tip A-SI (super imunizat)

Capacitate de rupere: 6000 A Icn la 400 V c.a. 50/60 Hz, conform EN/IEC 61009-2-1

Capacitate nominală de rupere: 6000 A 100% x Icn 400 V CA 50/60 Hz, conform EN/IEC 61009-2-1

Capacitate nominală de închidere și întrerupere la scurtcircuit: Idm 3000 A la 400 V CA 50/60 Hz, conform EN 61009-2-1
Idm 500 A la 400 V CA 50/60 Hz, conform IEC 61009-2-1

Clasa de limitare: 3, conform EN/IEC 61009-2-1

Tensiune nominală de izolare: 440 V c.a. 50/60 Hz

Tensiune nominală de impuls rezistentă: 4 kV

Caracteristici de montare

Indicarea poziției contactului: Da

Tip de control: Comutator de schimbare

Indicator local: Indicator de defect, indicare stare ON/OFF

Metodă de montare: Snap-on

Bază de montare: Șină DIN

Compatibilitate bare colectoare: Sus sau jos: zimțată

Distanță între conexiuni: 18 mm între faze, 9 mm între fază și neutru

Distanță 9 mm: 10

Dimensiuni: 93 mm înălțime, 90 mm lățime, 73 mm adâncime

Conexiuni: Blocuri terminale de tip tunel în partea superioară sau inferioară 1...16 mm² rigide
Blocuri terminale de tip tunel în partea superioară sau inferioară 1...10 mm² flexibile

Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară

Cuplu de strângere: 2 N.m superioară sau inferioară

Durată de viață mecanică: 20.000 de cicluri

Durată de viață electrică: 10.000 de cicluri

Opțiuni de fixare: Etanșabile, blocabile

Caracteristici de mediu

Standarde: EN/IEC 61009-2-1

Clasa de protecție IP: IP20 conform IEC 60529
IP40 (în carcasă modulară) conform IEC 60529

Grad de poluare: 3

Categorie de supratensiune: III conform IEC 60364

Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 μs, 3000 A conform EN/IEC 61009-2-1

Umiditate relativă: 95% la 55 °C

Altitudine de funcționare: 2000 m

Interval de temperatură ambiantă (funcționare): -25 până la 60 °C

Intervalul de temperatură ambiantă (depozitare): -40 până la 85 °C

Date

Névleges áram

40 A

Tensiune nominală

400 V

Număr de poli

3P+N C

Capacitate de întrerupere a scurtcircuitului

6 kA

Sensibilitate

30 mA

Protecție

IP20

Lățime

111,999999999999 mm

Lungime

125 mm

Înălțime

88 mm

Adâncimea de instalare

44 mm

EAN prezentat

3606481328892

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

35 rue Joseph Monier, 92500 Rueil Malmaison - Franța

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

600 g/bucată

Numar articol

3606481328892
