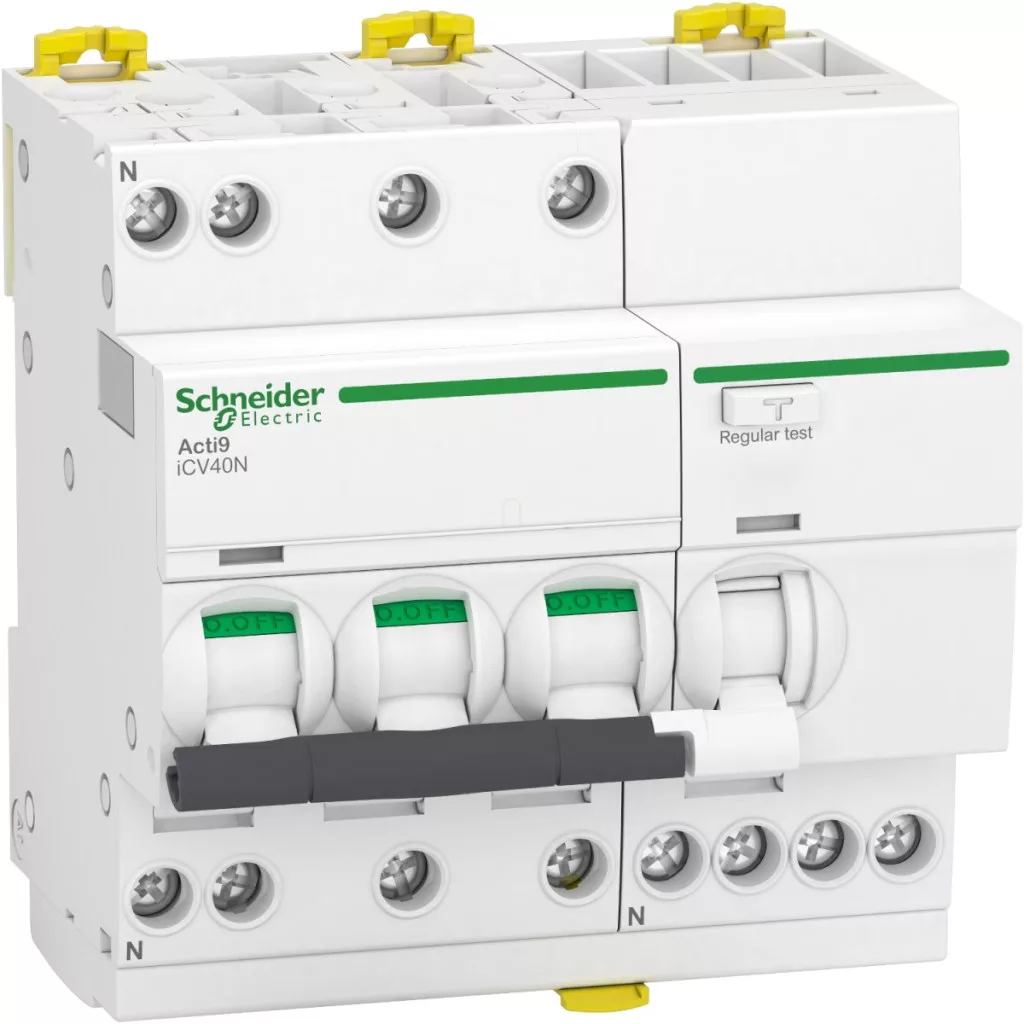

Schneider Electric Acti9 iCV40 - A9DG3710 - întrerupător cu protecție la curent rezidual, clasa A, 3P-N, B, 10 A, 30 mA - specificații tehnice
Informații generale
Gama de produse: Acti9
Denumire produs: Acti9 iCV40
Tip produs: Întrerupător cu protecție la curent rezidual (RCBO)
Denumire scurtă a produsului: iCV40N
Aplicație: Rețea de distribuție
Caracteristici electrice
Poli: 3P + N
Număr de poli protejați: 3
Poziția conductorului neutru: Stânga
Intensitate nominală a curentului: 10 A
Tipul rețelei: CA
Frecvența rețelei: 50/60 Hz
Tehnologie de declanșare: Termomagnetică
Caracteristică de declanșare: B
Sensibilitate la curent de defect: 30 mA
Clasa de detectare a curentului de defect: Tipul A
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Întârziere protecție curent de defect: Imediată
Potrivit pentru deconectare: Da, conform standardului EN/IEC 60947-2
Date de performanță
Tensiune nominală de funcționare: 400 V CA 50/60 Hz
Valoarea limită de declanșare magnetică: 3...5 x In
Capacitate de întrerupere: 6000 A Icn la 400 V CA 50/60 Hz conform EN/IEC 61009-2-1
Capacitate de întrerupere în funcționare: 6000 A 100% x Icn la 400 V c.a. 50/60 Hz conform EN/IEC 61009-2-1
Capacitate nominală de pornire la scurtcircuit: Idm 3000 A la 400 V c.a. 50/60 Hz conform EN 61009-2-1
Clasa de limitare: 3, conform standardului EN/IEC 61009-2-1
Tensiune nominală de izolație: 440 V CA 50/60 Hz
Rezistență nominală la tensiune de impuls: 4 kV
Caracteristici mecanice
Indicator de stare de comutare: Da
Tipul de comandă: Manetă de comutare
Indicator local: Indicator de eroare, indicator de stare PORNIT/OPRIT
Mod de fixare: Prin fixare cu cleme
Bază de fixare: Șină DIN
Compatibilitate cu șina cu dinți: Sus sau jos: dinți
Distanță de conectare: 18 mm între faze, 9 mm între fază și neutru
Număr de pasuri de 9 mm: 10
Dimensiuni: 93 mm înălțime, 90 mm lățime, 73 mm adâncime
Greutate: 500 g
Culoare: Alb
Durată de viață mecanică: 20000 de cicluri
Durată de viață electrică: 20.000 de cicluri
Opțiuni de sigilare: Opțiune de blocare, sigilabil
Conexiuni
Tip de conector: Bloc de borne tip tunel sus sau jos pentru cabluri rigide de 1...16 mm² pentru cablu rigid, 1...10 mm² pentru cablu flexibil
Lungime de dezizolare a cablului: 14 mm la conectarea superioară sau inferioară
Cuplu de strângere: 2 N.m sus sau jos
Caracteristici de mediu
Standarde: EN/IEC 61009-2-1
Certificări: CE, VDE, EAC
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Categorie de supratensiune: III conform IEC 60364
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 250 A conform EN/IEC 61009-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatură de mediu de funcționare: -25...60 °C
Temperatură de mediu de depozitare: -40...85 °C
