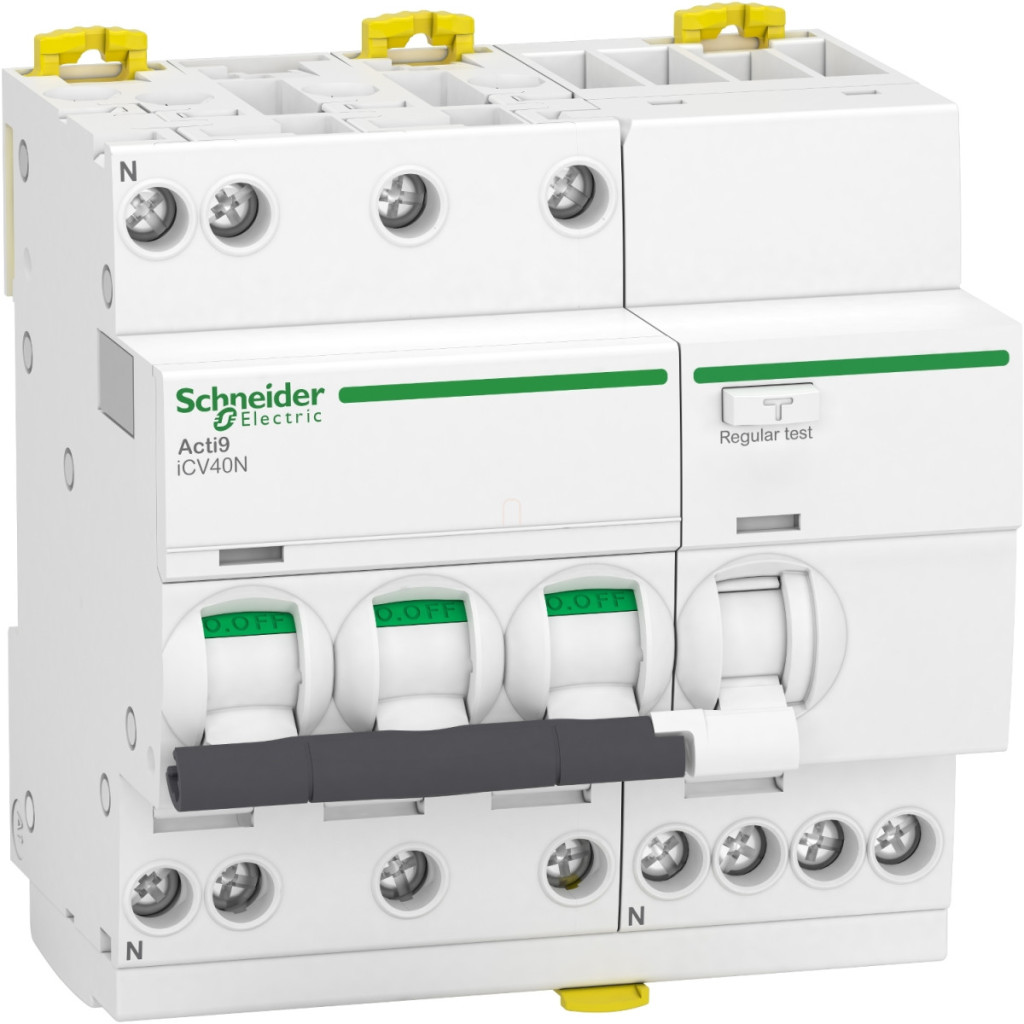

Schneider Electric Acti9 iCV40 - A9DG3713 - întrerupător automat miniatural cu protecție la supracurent, clasa A, 3P-N, B, 13A, 30mA

Lățime: 113 mm

Lungime: 125 mm

Înălțime: 87 mm

Comandă specială

Schneider Electric Acti9 iCV40 - A9DG3713 - întrerupător automat miniatural cu protecție la supracurent, clasa A, 3P-N, B, 13A, 30mA

Name: Schneider Electric Acti9 iCV40 - A9DG3713 - întrerupător automat miniatural cu protecție la supracurent, clasa A, 3P-N, B, 13A, 30mA
Brand: Schneider Electric Zrt.
SKU: 3606481328588
Price: 798.52 RON
Availability: InStock

798,52 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Gama completă Schneider Electric Acti9 ICV40

13 Amp Schneider Electric Acti9 iCV40

Întrerupător cu protecție la supracurent

Întrerupătorul combinat cu curent rezidual (RCBO) Acti9 iCV40N A9DG3713 este un dispozitiv complex de protecție electrică care combină funcțiile unui întrerupător convențional și ale unui dispozitiv cu curent rezidual. Acest dispozitiv 3P+N (3 poli + neutru) are un curent nominal de 13 amperi, caracteristici B și o sensibilitate la curent de defect de 30 miliamperi. Acest produs de calitate superioară de la Schneider Electric oferă soluția perfectă pentru protejarea sistemelor electrice domestice și industriale. Dispozitivul aparține clasei de protecție la atingere A, ceea ce înseamnă că oferă protecție atât împotriva curenților de defect de curent alternativ (AC), cât și de curent continuu pulsatoriu (DC). Capacitatea de întrerupere de 6000 A oferă un nivel foarte ridicat de protecție în cazul unui scurtcircuit, protejând astfel în mod fiabil sistemul electric și aparatele conectate. iCV40N dispune de tehnologie de declanșare a curentului de defect independentă de tensiune, care garantează o funcționare fiabilă chiar și în cazul fluctuațiilor tensiunii de rețea. Produsul are o tensiune nominală de funcționare de 400 V AC, o frecvență a rețelei de 50/60 Hz și tehnologie de declanșare termomagnetică. Declanșarea magnetică este activată la 3-5 ori curentul nominal, în timp ce protecția împotriva curentului de defect este instantanee. Dispozitivul are indicatoare de pornire/oprire și de defect, precum și un indicator de poziție a contactului. Designul montabil pe șină DIN facilitează instalarea rapidă și ușoară. Dimensiunile sale sunt de 93 mm înălțime, 90 mm lățime și 73 mm adâncime, ceea ce îl face o soluție compactă pentru dulapurile de distribuție. Acti9 iCV40N are o durată de viață mecanică și electrică de 20.000 de cicluri, asigurând o durabilitate remarcabilă. Conexiunile se realizează folosind blocuri terminale de tip tunel, care sunt potrivite pentru cabluri rigide de 1-16 mm² sau flexibile de 1-10 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 2 Nm. Dispozitivul are protecție IP20 și, într-o carcasă modulară, oferă protecție IP40, care asigură o protecție adecvată împotriva obiectelor solide și a prafului. Intervalul de temperatură de funcționare este între -25 °C și +60 °C, oferind o gamă largă de aplicații. Dispozitivul este conform cu standardul EN/IEC 61009-2-1 și are certificate de calitate CE, EAC și VDE.

Schneider Electric Acti9 iCV40 - A9DG3713 - întrerupător automat miniatural cu protecție la supracurent, clasa A, 3P-N, B, 13A, 30mA date tehnice

Caracteristici principale

Familia de produse: Acti9

Denumirea produsului: Acti9 iCV40

Tipul produsului: Întrerupător de circuit cu curent rezidual (RCBO)

Denumirea scurtă a produsului: iCV40N

Aplicație: Distribuție

Poli: 3P + N

Număr de poli protejați: 3

Poziția conductorului neutru: Stânga

Curent nominal: 13 A

Tip rețea: CA

Frecvență rețea: 50/60 Hz

Tehnologie unitate de declanșare: Termomagnetică

Caracteristică: B

Sensibilitate la curent de defect: 30 mA

Adecvat pentru izolare: Da, conform EN/IEC 60947-2

Informații suplimentare

Poziția dispozitivului în sistem: Ieșire

Tensiune nominală de funcționare: 400 V c.a. 50/60 Hz

Limită de declanșare magnetică: 3...5 x In

Tehnologie de declanșare a curentului de defect: Independentă de tensiune

Târziul de protecție la curent de defect: Instantaneu

Clasa de protecție la curent de defect: Tip A

Capacitate de întrerupere: 6000 A Icn 400 V c.a. 50/60 Hz conform EN/IEC 61009-2-1

Capacitate nominală de întrerupere: 6000 A 100% x Icn 400 V AC 50/60 Hz conform EN/IEC 61009-2-1

Capacitate nominală de scurtcircuit la închidere și deschidere: Idm 3000 A la 400 V CA 50/60 Hz conform EN 61009-2-1
Idm 500 A la 400 V CA 50/60 Hz conform IEC 61009-2-1

Clasă de limitare: 3 conform EN/IEC 61009-2-1

Tensiune nominală de izolare: 440 V c.a. 50/60 Hz

Tensiune nominală de impuls rezistentă: 4 kV

Caracteristici fizice

Indicator de poziție a contactului: Da

Tip de comandă: Manetă de comutare

Indicație locală: Indicație ON/OFF, indicator de defect

Metodă de montare: Snap-on

Bază de montare: Șină DIN

Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: dințată

Distanță de conectare: 18 mm între faze, 9 mm între fază și neutru

Diviziuni de 9 mm: 10

Înălțime: 93 mm

Lățime: 90 mm

Adâncime: 73 mm

Culoare: Alb

Durată de viață mecanică: 20.000 de cicluri

Durată de viață electrică: 20.000 de cicluri

Opțiuni de închidere: Sigilabile, blocabile

Conexiune - blocuri terminale: Blocuri terminale de tip tunel în partea superioară sau inferioară 1...16 mm² rigide, blocuri terminale de tip tunel în partea superioară sau inferioară 1...10 mm² flexibile

Lungime de dezizolare a cablului: 14 mm la conexiunea superioară sau inferioară

Cuplu de strângere: 2 N.m în partea superioară sau inferioară

Protecție împotriva curentului de defect: Integrată

Condiții de mediu

Standarde: EN/IEC 61009-2-1

Certificări ale produsului: CE

Protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529

Grad de poluare: 3

Categorie de supratensiune: III conform IEC 60364

Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 μs, 250 A conform EN/IEC 61009-1

Umiditate relativă:95% la 55 °C

Altitudine de funcționare: 2000 m

Temperatura ambiantă în timpul funcționării: -25...60 °C

Temperatură ambiantă în timpul depozitării: -40...85 °C

Date

Lățime

113 mm

Lungime

125 mm

Înălțime

87 mm

EAN prezentat

3606481328588

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

566 g/bucată

Numar articol

3606481328588
