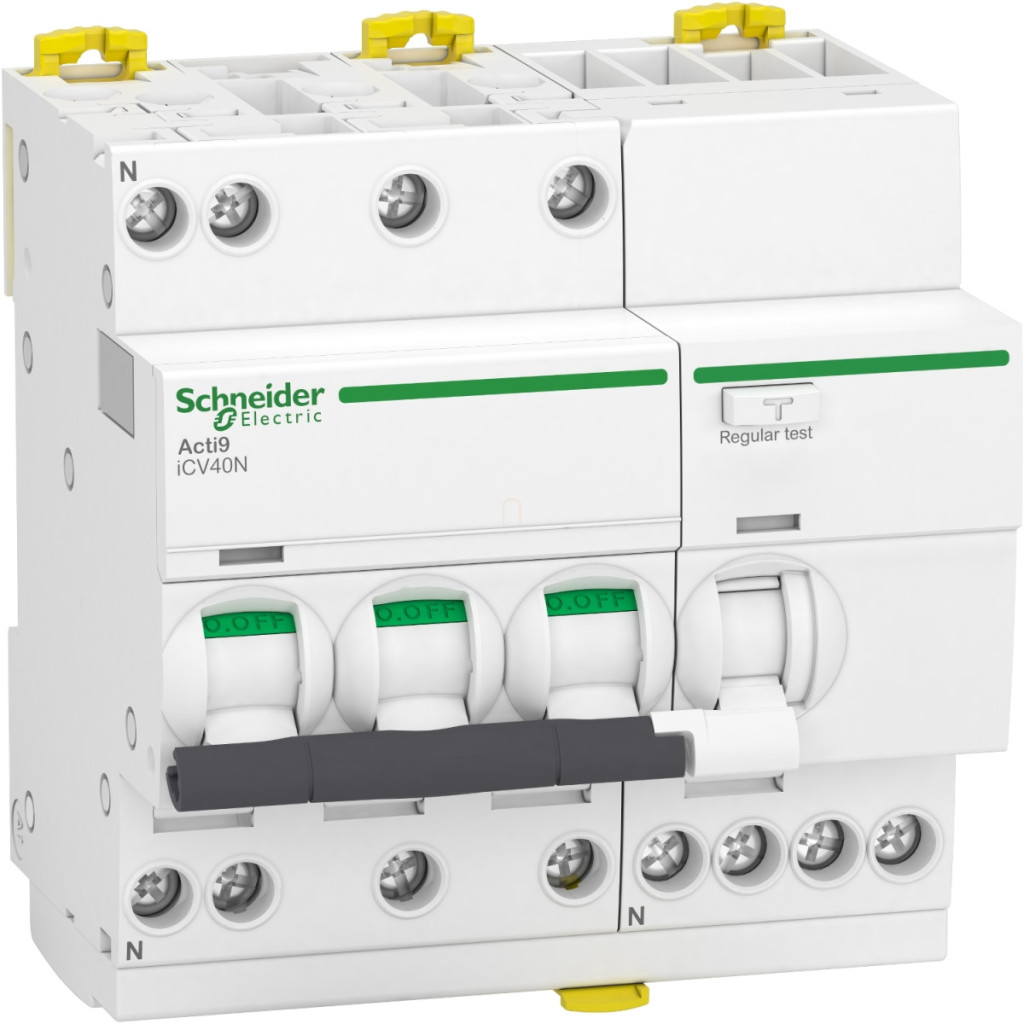

Schneider Electric Acti9 iCV40 - A9DG3716 - întrerupător automat, clasa A, 3P-N, B, 16A, 30mA date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCV40
Tipul dispozitivului: Întrerupător de circuit cu curent rezidual (RCBO)
Denumirea scurtă a produsului: iCV40N
Aplicație: Rețea de distribuție
Caracteristici electrice
Descrierea polilor: 3P + N
Număr de poli protejați: 3
Poziție zero: Partea stângă
Curent nominal: 16 A
Tip de rețea: CA
Frecvența rețelei: 50/60 Hz
Tehnologia unității de declanșare: Termomagnetică
Curba de declanșare: B
Sensibilitate la curent de defect: 30 mA
Detaşabilitate: Da, conform EN/IEC 60947-2
Certificate de calitate: VDE, EAC
Informații suplimentare
Poziție în sistem: Ieșire
Tensiune nominală de funcționare: 400 V c.a. 50/60 Hz
Limită de declanșare magnetică: 3...5 x In
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Timp de întârziere a protecției împotriva curentului de defect: Instantaneu
Clasa de protecție împotriva curentului de defect: Tip A
Capacități de protecție
Capacitate de rupere: 6000 A Icn 400 V c.a. 50/60 Hz, în conformitate cu EN/IEC 61009-2-1
Capacitate nominală de rupere în funcționare: 6000 A la 100% x Icn 400 V AC 50/60 Hz, în conformitate cu EN/IEC 61009-2-1
Capacitate nominală de închidere la scurtcircuit: Idm 3000 A la 400 V CA 50/60 Hz, în conformitate cu EN 61009-2-1
Clasa de limitare: 3, în conformitate cu EN/IEC 61009-2-1
Tensiune nominală de izolare: 440 V CA 50/60 Hz
Tensiune nominală de rezistență la impulsuri: 4 kV
Caracteristici fizice
Indicator de poziție contact: Da
Tip de funcționare: Comutator basculant
Indicație locală: Indicație ON/OFF, indicator de defect
Metodă de montare: Snap-in
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: zimțată
Distanță de conectare: 18 mm între faze, 9 mm între fază și neutru
Înălțime: 93 mm
Lățime: 90 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri
Opțiuni de fixare: Blocabil, sigilabil
Conexiuni
Conectori - terminale: Terminale de tip tunel în partea superioară sau inferioară 1...16 mm² rigide, terminale de tip tunel în partea superioară sau inferioară 1...10 mm² flexibile
Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 2 N.m deasupra sau dedesubt
Condiții de mediu
Standarde: EN/IEC 61009-2-1
Certificări ale produsului: CE
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Categorie de supratensiune: III conform IEC 60364
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 250 A conform EN/IEC 61009-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura aerului ambiant în timpul funcționării: -25...60 °C
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
