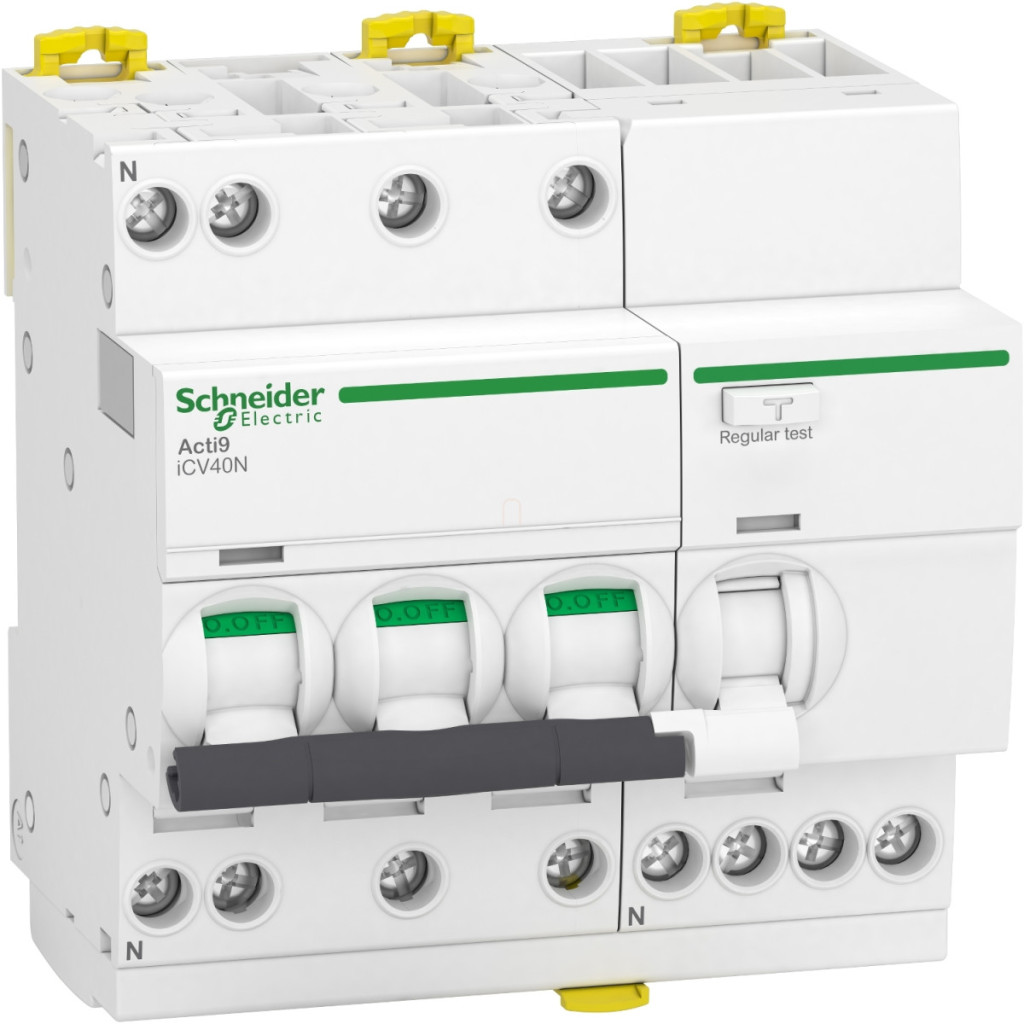

Schneider Electric Acti9 iCV40 - A9DH3710 - întrerupător de circuit, clasă CA, 3P-N, B, 10A, 30mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCV40
Tipul produsului sau al componentei: Întrerupător de curent rezidual (RCBO) cu protecție integrată împotriva curentului de defect
Denumirea scurtă a dispozitivului: iCV40N
Aplicație: Distribuție
Descrierea polilor: 3P + N
Număr de poli protejați: 3
Poziția conductorului neutru: Stânga
Curent nominal: 10 A
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Tehnologia unității de declanșare: Termomagnetică
Curba de declanșare: B
Sensibilitate la curent de defect: 30 mA
Poate fi utilizat ca întrerupător de deconectare: Da, conform EN/IEC 60947-2
Certificate de calitate: EAC, VDE
Date suplimentare
Poziția dispozitivului în sistem: Ieșire
Tensiune nominală de funcționare: 400 V c.a. 50/60 Hz
Limită de declanșare magnetică: 3...5 x In
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Târziere de protecție la curent de defect: Instantanee
Clasă de protecție la curent de defect: Tip AC
Capacitate de rupere: 6000 A Icn 400 V c.a. 50/60 Hz, conform EN/IEC 61009-2-1
Capacitate nominală de întrerupere: 6000 A 100% x Icn 400 V c.a. 50/60 Hz, conform EN/IEC 61009-2-1
Capacitate nominală de scurtcircuit și comutație: Idm 3000 A la 400 V c.a. 50/60 Hz, conform EN 61009-2-1
Capacitate nominală de scurtcircuit și comutație: Idm 500 A la 400 V CA 50/60 Hz, conform IEC 61009-2-1
Clasă de limitare: 3, conform EN/IEC 61009-2-1
Tensiune nominală de izolare: 440 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Indicator de poziție a contactului: Da
Tip de comandă: Pârghie de comutare
Indicații locale: Indicator de defect, indicator ON/OFF
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Compatibilitate cu bare colectoare și blocuri de distribuție: Sus sau jos: dințată
Distanță de conectare: 18 mm între faze, 9 mm între fază și conductorul neutru
Număr de diviziuni de 9 mm: 10
Înălțime: 93 mm
Lățime: 90 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri
Opțiuni de fixare: Blocabil, sigilabil
Conectori - terminale: Terminale de tip tunel în partea superioară sau inferioară 1...16 mm² rigide, terminale de tip tunel în partea superioară sau inferioară 1...10 mm² flexibile
Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 2 N.m în partea superioară sau inferioară
Protecție împotriva curentului de defect: Încorporată
Date de mediu
Standarde: EN/IEC 61009-2-1
Certificări ale produsului: CE
Protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Categorie de supratensiune: III conform IEC 60364
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 μs, 250 A conform EN/IEC 61009-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -5...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
