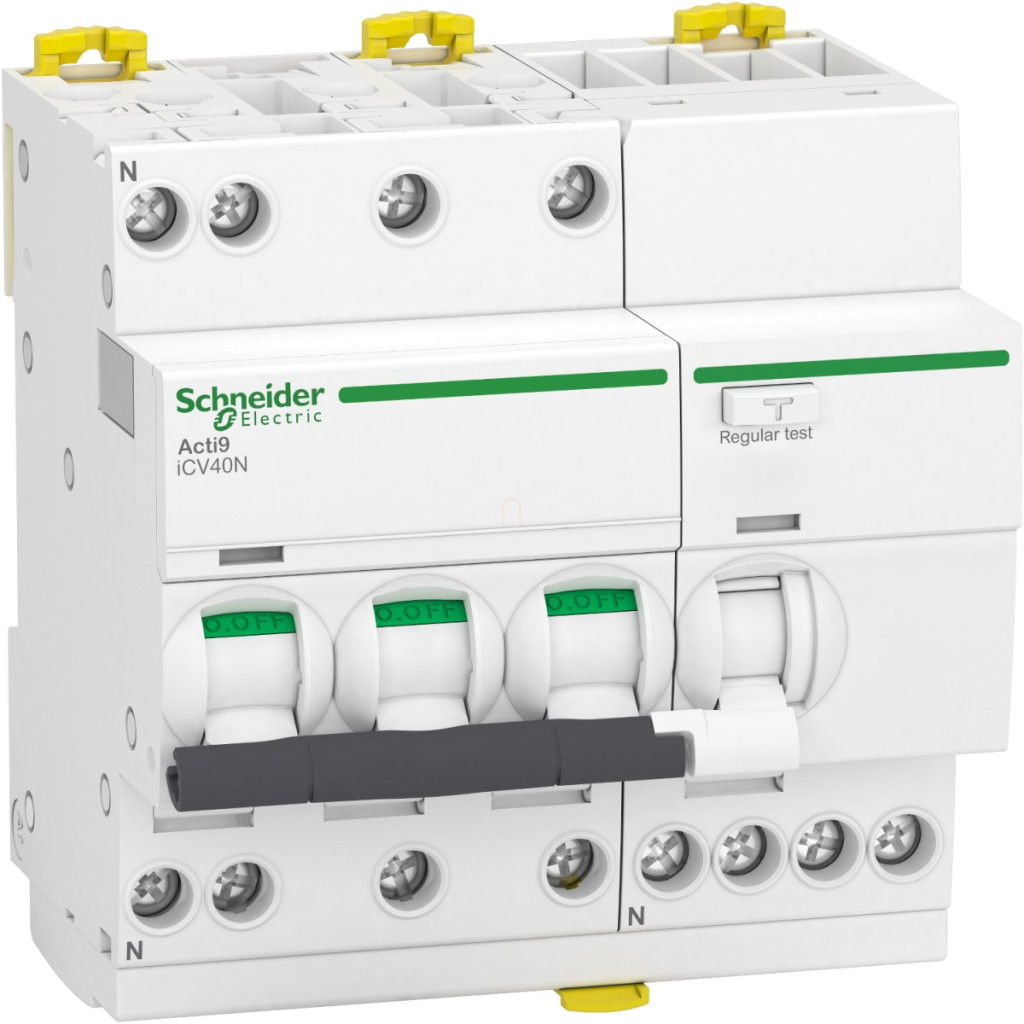

Schneider Electric Acti 9 iCV40 - A9DH3716 - întrerupător de circuit, clasă CA, 3P-N, B, 16A, 30mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iCV40
Tipul produsului: Întrerupător combinat cu curent rezidual (RCBO)
Denumire scurtă: iCV40N
Aplicație: Distribuție
Descrierea polilor: 3P + N
Număr de poli protejați: 3
Poziția conductorului neutru: Stânga
Curent nominal [In]: 16 A
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Tehnologia unității de declanșare: Termomagnetică
Cod caracteristic: B
Sensibilitate la curent de defect: 30 mA
Detaşabilitate: Da, conform standardului EN/IEC 60947-2
Etichete de calitate: EAC, VDE
Caracteristici suplimentare
Poziția dispozitivului în sistem: Ieșire
Tensiune nominală de funcționare [Ue]: 400 V AC 50/60 Hz
Limită de declanșare magnetică: 3...5 x In
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Timp de întârziere a protecției împotriva curentului de defect: Instantaneu
Clasa de protecție împotriva curentului de defect: Tip AC
Capacitate de rupere: 6000 A Icn 400 V AC 50/60 Hz conform EN/IEC 61009-2-1
Capacitate nominală de rupere [Ics]: 6000 A 100% x Icn 400 V AC 50/60 Hz conform EN/IEC 61009-2-1
Capacitate nominală de comutare: Idm 3000 A la 400 V AC 50/60 Hz conform EN 61009-2-1
Idm 500 A la 400 V AC 50/60 Hz conform IEC 61009-2-1
Clasă de limitare: 3 conform EN/IEC 61009-2-1
Tensiune nominală de izolație [Ui]: 440 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 4 kV
Caracteristici fizice
Indicator de poziție contact: Da
Tip de comandă: Manetă comutator
Indicație locală: Indicație de defect, indicare ON/OFF
Metodă de montare: Snap-in
Bază de montare: Șină DIN
Compatibilitate cu bare colectoare și blocuri de distribuție: Sus sau jos: clemă
Distanță de conectare: 18 mm între faze, 9 mm între fază și neutru
Diviziuni de 9 mm: 10
Înălțime: 93 mm
Lățime: 90 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri
Descrierea opțiunilor de blocare: Dispozitiv sigilabil, blocabil
Conexiuni
Conectori - terminale: Terminale de tip tunel în partea superioară sau inferioară 1...16 mm² rigid
Terminale de tip tunel în partea superioară sau inferioară 1...10 mm² flexibil
Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 2 N.m deasupra sau dedesubt
Condiții de mediu
Standarde: EN/IEC 61009-2-1
Certificări ale produsului: CE
Grad de protecție IP: IP20 conform IEC 60529
IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Categorie de supratensiune: III conform IEC 60364
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 250 A conform EN/IEC 61009-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatură ambiantă în timpul funcționării: -5...60 °C
Temperatură ambiantă în timpul depozitării: -40...85 °C
