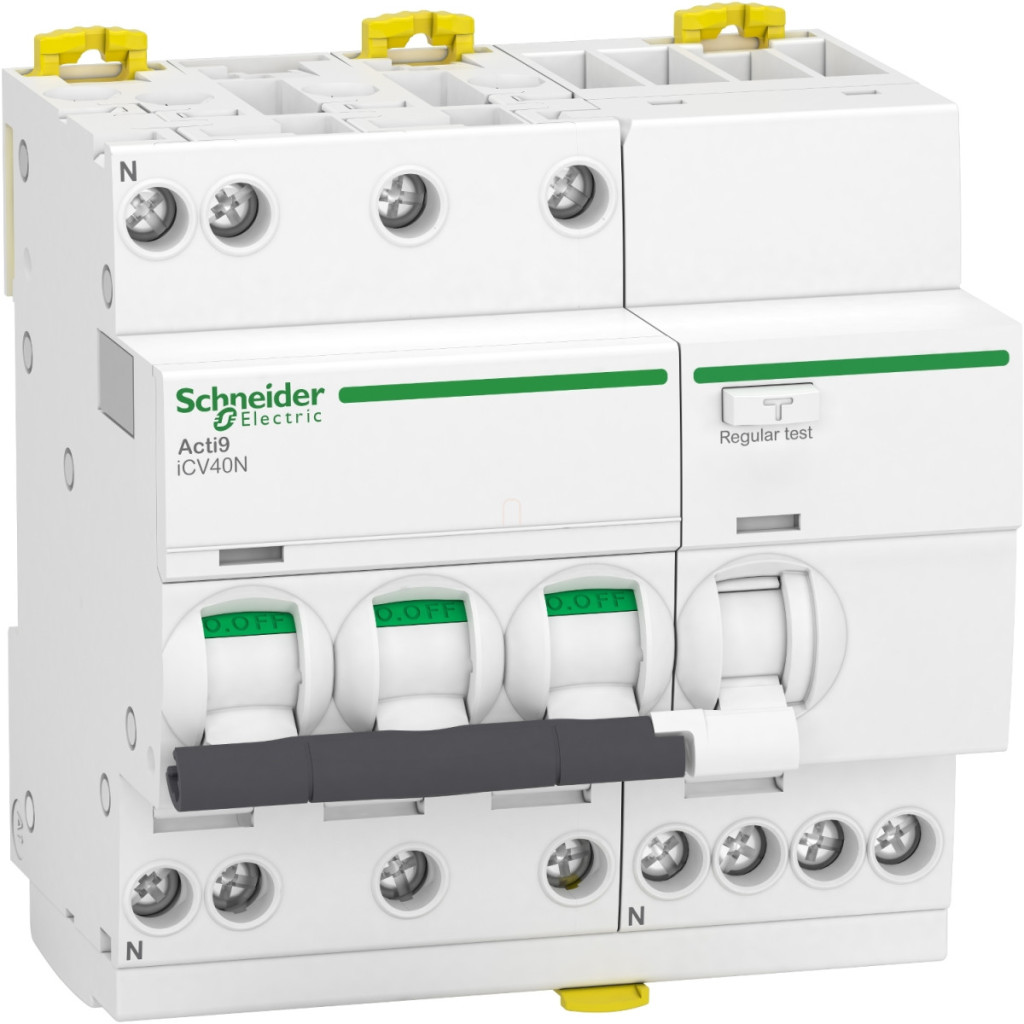

Schneider Electric Acti9 iCV40 - A9DH3720 - întrerupător automat miniatural cu protecție la supracurent, clasă AC, 3P-N, B, 20A, 30mA

Lățime: 113 mm

Lungime: 125 mm

Înălțime: 86 mm

Comandă specială

Schneider Electric Acti9 iCV40 - A9DH3720 - întrerupător automat miniatural cu protecție la supracurent, clasă AC, 3P-N, B, 20A, 30mA

Name: Schneider Electric Acti9 iCV40 - A9DH3720 - întrerupător automat miniatural cu protecție la supracurent, clasă AC, 3P-N, B, 20A, 30mA
Brand: Schneider Electric Zrt.
SKU: 3606481809643
Price: 736.93 RON
Availability: InStock

736,93 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

20 A Schneider Electric Acti9 iCV40

Gama completă Schneider Electric Acti9 ICV40

Întrerupător cu protecție la supracurent

Întrerupătorul Schneider Electric Acti9 iCV40N (A9DH3720) este un dispozitiv de protecție electrică extrem de fiabil, care combină două funcții importante: întrerupe circuitul în cazul unei supraintensități și oferă protecție împotriva șocurilor electrice care pot pune viața în pericol. Acest dispozitiv 3P+N, adică cu o configurație trifazată plus conductor neutru, este alegerea ideală pentru protejarea sistemelor electrice atât în instalații rezidențiale, cât și industriale. Modelul iCV40N din seria Acti9 de la Schneider Electric are un curent nominal de 20 amperi, o curbă de declanșare de tip B și o sensibilitate la curent de defect de 30 mA, ceea ce asigură deconectarea imediată atunci când se detectează curent de scurgere. Dispozitivul oferă protecție CA, ceea ce înseamnă că protejează împotriva curenților de defect sinusoidali de curent alternativ. Capacitatea ridicată de întrerupere a scurtcircuitelor de 6000 A (Icn) asigură întreruperea în siguranță a circuitului chiar și în cazul unor curenți de scurtcircuit extrem de mari, protejând astfel sistemul electric și dispozitivele conectate. Din punct de vedere tehnic, este de remarcat faptul că dispozitivul are o tensiune de izolare electrică de 440 V c.a. 50/60 Hz și o tensiune de rezistență de 4 kV. Datorită tehnologiei de declanșare termomagnetică, acesta răspunde cu precizie atât la suprasarcini, cât și la situații de scurtcircuit. Limita de declanșare magnetică este activată la 3-5 ori curentul nominal. Este important de menționat că dispozitivul respectă în totalitate standardul relevant EN/IEC 61009-2-1 și deține, de asemenea, certificate de calitate EAC și VDE. Adecvarea sa pentru deconectare (funcție de izolare) este asigurată în conformitate cu standardul EN/IEC 60947-2, ceea ce este deosebit de util în timpul lucrărilor de întreținere, când circuitul trebuie deconectat în siguranță. Întrerupătorul miniatural A9DH3720 este ușor de instalat: poate fi fixat pe o șină DIN, iar dimensiunile sale compacte (93 mm înălțime, 90 mm lățime și 73 mm adâncime) permit amplasarea eficientă în dulapul de distribuție. Dispozitivul poate fi conectat de sus sau de jos, iar terminalele sale de tip tunel acceptă cabluri rigide de 1-16 mm² sau cabluri flexibile de 1-10 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere a terminalului este de 2 Nm. Dispozitivul este de culoare albă și cântărește doar 500 g. Are un indicator de stare încorporat care arată clar starea ON/OFF și semnalele de eroare. Durata sa de viață mecanică și electrică este de 20.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Intervalul său de temperatură de funcționare este între -5 °C și +60 °C, ceea ce asigură o aplicabilitate largă în diverse condiții de mediu.

Schneider Electric Acti9 iCV40 - A9DH3720 - întrerupător automat, clasă CA, 3P-N, B, 20 A, 30 mA date tehnice

Informații generale

Familia de produse: Acti9

Denumirea produsului: Acti9 iCV40

Denumirea scurtă a dispozitivului: iCV40N

Tipul produsului sau al componentei: Întrerupător de circuit cu curent rezidual (RCBO)

Aplicația dispozitivului: Distribuție

Caracteristici tehnice

Descrierea polilor: 3P + N

Număr de poli protejați: 3

Poziția conductorului neutru: Stânga

Curent nominal: 20 A

Tip rețea: CA

Frecvență rețea: 50/60 Hz

Tehnologia unității de declanșare: Termomagnetică

Curba de declanșare: B

Sensibilitate la curent de defect: 30 mA

Adecvare pentru deconectare:Da, conform standardului EN/IEC 60947-2

Caracteristici electrice

Tensiune nominală de funcționare: 400 V c.a. 50/60 Hz

Limită de declanșare magnetică: 3...5 x In

Tehnologie de declanșare a curentului de defect: Independentă de tensiune

Timp de întârziere a protecției împotriva curentului de defect: Instantaneu

Clasa de protecție împotriva curentului de defect: tip CA

Capacitate de rupere: 6000 A Icn la 400 V CA 50/60 Hz, conform cu EN/IEC 61009-2-1

Capacitate nominală de rupere: 6000 A 100% x Icn 400 V AC 50/60 Hz, conform cu EN/IEC 61009-2-1

Capacitate nominală de închidere și întrerupere la scurtcircuit: Idm 3000 A la 400 V AC 50/60 Hz, conform cu EN 61009-2-1

Clasă de limitare: 3, conform standardului EN/IEC 61009-2-1

Tensiune nominală de izolare: 440 V c.a. 50/60 Hz

Tensiune nominală de impuls rezistentă: 4 kV

Caracteristici de montare și conectare

Indicator de poziție contact: Da

Tip de comandă: Pârghie de comutare

Indicații locale: Indicator de defect, indicator ON/OFF

Metodă de montare: Snap-in

Bază de montare: Șină DIN

Compatibilitate cu bare colectoare și blocuri de distribuție: Sus sau jos: clemă

Distanța de conectare: 18 mm între faze, 9 mm între fază și neutru

Distanțe de 9 mm: 10

Conexiuni - blocuri terminale: Blocuri terminale de tip tunel sus sau jos 1...16 mm² rigide, blocuri terminale de tip tunel în partea superioară sau inferioară 1...10 mm² flexibile

Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară

Cuplu de strângere: 2 N·m în partea superioară sau inferioară

Proprietăți fizice

Înălțime: 93 mm

Lățime: 90 mm

Adâncime: 73 mm

Culoare: Alb

Durată de viață mecanică: 20.000 de cicluri

Durată de viață electrică: 20.000 de cicluri

Descrierea opțiunilor de fixare: Blocabil, sigilabil

Condiții de mediu

Standarde: EN/IEC 61009-2-1

Certificări ale produsului: CE

Grad de protecție IP: IP20 conform IEC 60529, IP40 (capac modular) conform IEC 60529

Grad de poluare: 3

Categorie de supratensiune: III conform IEC 60364

Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 250 A, conform standardului EN/IEC 61009-1

Umiditate relativă: 95% la 55 °C

Altitudine de funcționare: 2000 m

Temperatura aerului ambiant în timpul funcționării: -5...60 °C

Temperatura aerului ambiant în timpul depozitării: -40...85 °C

Protecție împotriva curentului de defect: Integrată

Date

Lățime

113 mm

Lungime

125 mm

Înălțime

86 mm

EAN prezentat

3606481809643

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

574 g/bucată

Numar articol

3606481809643
