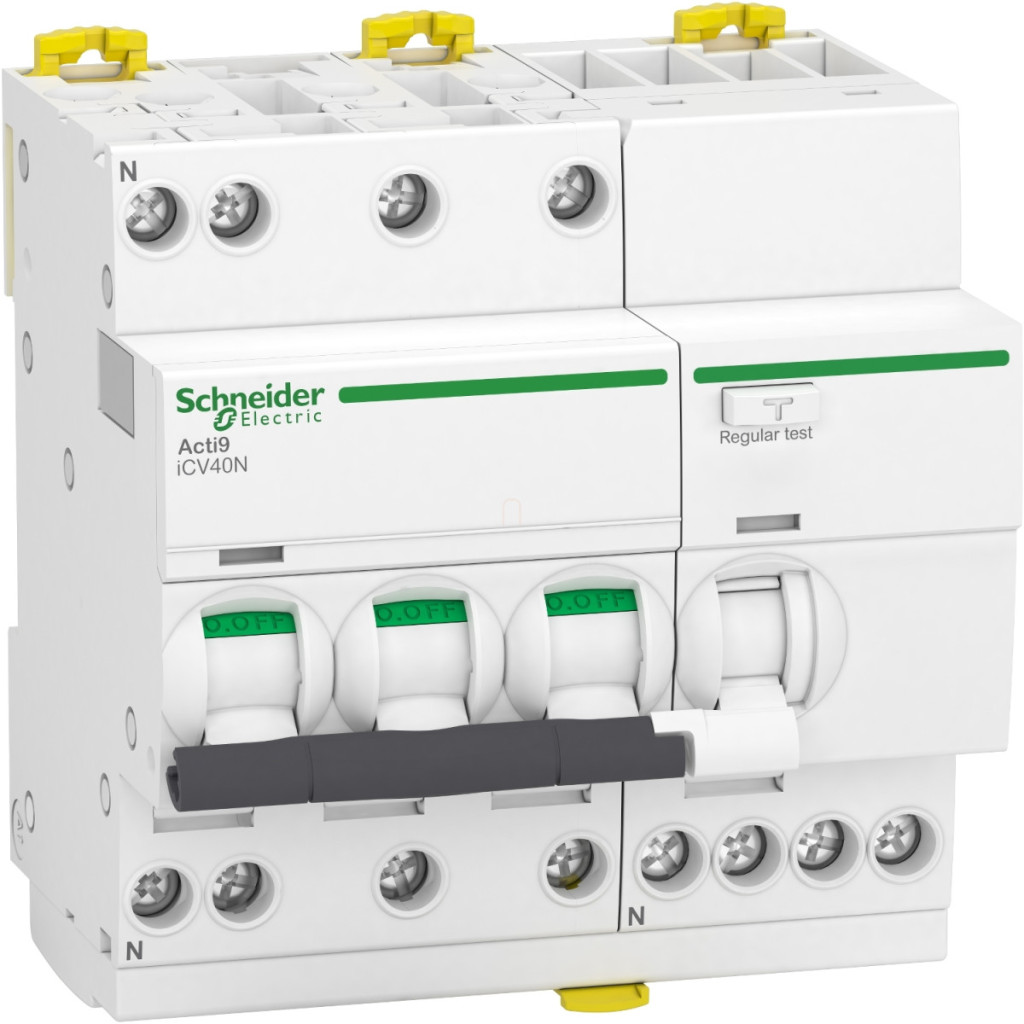

Schneider Electric Acti9 iCV40N (A9DH3725) este un întrerupător combinat cu curent rezidual (RCBO) care oferă protecție atât împotriva supracurentului, cât și împotriva curentului de defect. Acest dispozitiv electric profesional combină funcțiile unui întrerupător de circuit și ale unui dispozitiv de curent rezidual într-o singură unitate compactă, economisind spațiu și costuri în tabloul de distribuție electrică. Acti9 iCV40N este un dispozitiv cu 3 poli + N (3P+N) cu conductorul neutru în partea stângă. Are un curent nominal de 25 A și o curbă de declanșare cu caracteristică B, fiind ideal pentru utilizarea în circuite în care nu există un curent de pornire semnificativ. Sensibilitatea sa la curent de defect este de 30 mA, de tip CA, astfel încât protejează în principal împotriva curenților de defect alternativi sinusoidali cu declanșare instantanee. Dispozitivul are o capacitate de întrerupere de 6000 A la o tensiune de rețea de 400 V c.a., care respectă cerințele standardului EN/IEC 61009-2-1. Parametrii tehnici ai Schneider Electric Acti9 iCV40N includ tehnologia de declanșare a curentului de defect independentă de tensiune, ceea ce înseamnă că dispozitivul funcționează corect chiar și atunci când tensiunea de rețea fluctuează. Pragul de declanșare magnetică este de 3-5 ori mai mare decât curentul nominal. Dispozitivul are o tensiune nominală de funcționare de 400 V c.a. 50/60 Hz și o tensiune nominală de izolare de 440 V c.a. Rezistența sa la tensiune de impuls este de 4 kV, ceea ce oferă o protecție excelentă împotriva supratensiunilor. Dispozitivul este adecvat pentru deconectarea intenționată (funcția de deconectare) în conformitate cu EN/IEC 60947-2. Calitatea produsului este garantată și de etichetele de calitate EAC și VDE. În ceea ce privește designul mecanic, dispozitivul se fixează pe o șină DIN, este de culoare albă și are dimensiunile de 93 mm înălțime, 90 mm lățime și 73 mm adâncime. Conexiunile se realizează cu blocuri terminale de tip tunel, care sunt situate în partea superioară și inferioară și sunt potrivite pentru cabluri rigide de 1-16 mm² și cabluri flexibile de 1-10 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere al șuruburilor de conectare este de 2 Nm. Dispozitivul este compatibil cu șine combinate și blocuri de distribuție, cu o distanță de conectare de 18 mm între faze și 9 mm între fază și neutru. Produsul are indicatoare locale: indicator de defect, indicator de stare ON/OFF și un indicator de poziție a contactului. Este controlat de un braț basculant și poate fi blocat cu un lacăt și sigilat. Parametrii de mediu ai dispozitivului sunt, de asemenea, demni de remarcat: intervalul de temperatură de funcționare -5...+60 °C, temperatura de depozitare -40...+85 °C, umiditatea relativă 95% la 55 °C, altitudinea de funcționare până la 2000 m. Grad de protecție IP20 conform IEC 60529 sau IP40 într-o carcasă modulară. În ceea ce privește compatibilitatea electromagnetică, are o rezistență la impulsuri de 8/20 µs de 250 A conform EN/IEC 61009-1. Durata de viață mecanică și electrică a dispozitivului este de 20.000 de cicluri de comutare.
Schneider Electric Acti9 iCV40 - A9DH3725 - întrerupător automat, clasă CA, 3P-N, B, 25 A, 30 mA date tehnice
Caracteristici cheie
Familia de produse: Acti9
Denumirea produsului: Acti9 iCV40
Tipul produsului: Întrerupător combinat cu curent rezidual (RCBO)
Denumirea scurtă a produsului: iCV40N
Domeniu de aplicare: Distribuție
Descrierea polilor: 3P + N
Număr de poli protejați: 3
Poziția conductorului neutru: Stânga
Curent nominal: 25 A
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Tehnologia unității de declanșare: Termomagnetică
Curba de declanșare: B
Sensibilitate la curent de defect: 30 mA
Capacitate de deconectare: Da, în conformitate cu EN/IEC 60947-2
Caracteristici suplimentare
Poziția dispozitivului în sistem: Ieșire
Tensiune nominală de funcționare: 400 V c.a. 50/60 Hz
Limită de declanșare magnetică: 3...5 x In
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Întârziere protecție curent de defect: Instantanee
Clasă protecție curent de defect: Tip AC
Capacitate de rupere: 6000 A Icn 400 V c.a. 50/60 Hz conform EN/IEC 61009-2-1
Capacitate nominală de întrerupere: 6000 A 100% x Icn 400 V c.a. 50/60 Hz conform EN/IEC 61009-2-1
Capacitate nominală de scurtcircuit: Idm 3000 A la 400 V c.a. 50/60 Hz conform EN 61009-2-1
Idm 500 A la 400 V c.a. 50/60 Hz conform IEC 61009-2-1
Clasă de limitare: 3 conform EN/IEC 61009-2-1
Tensiune nominală de izolare: 440 V CA 50/60 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Caracteristici mecanice
Indicator de poziție contact: Da
Tip de control: Tastatură
Indicații locale: Indicator de defect, indicator ON/OFF
Metodă de montare: Clip-on
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: zimțată
Distanță între conexiuni: 18 mm între faze
9 mm între fază și neutru
Diviziuni de 9 mm: 10
Înălțime: 93 mm
Lățime: 90 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri
Descrierea opțiunilor de blocare: Blocabile, sigilabile
Conexiuni - blocuri terminale: Blocuri terminale de tip tunel în partea superioară sau inferioară pentru 1...Cablu rigid de 16 mm²
Blocuri terminale de tip tunel în partea superioară sau inferioară 1...Cablu flexibil de 10 mm²
Lungime de dezizolare a cablului: 14 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 2 N.m în partea superioară sau inferioară
Protecție împotriva curentului de defect: Integrată
Caracteristici de mediu
Standarde: EN/IEC 61009-2-1
Certificări ale produsului: CE
Grad de protecție IP: IP20 conform IEC 60529
IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Categorie de supratensiune: III conform IEC 60364
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 250 A conform EN/IEC 61009-1
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -5...60 °C
Temperatură ambiantă în timpul depozitării: -40...85 °C
