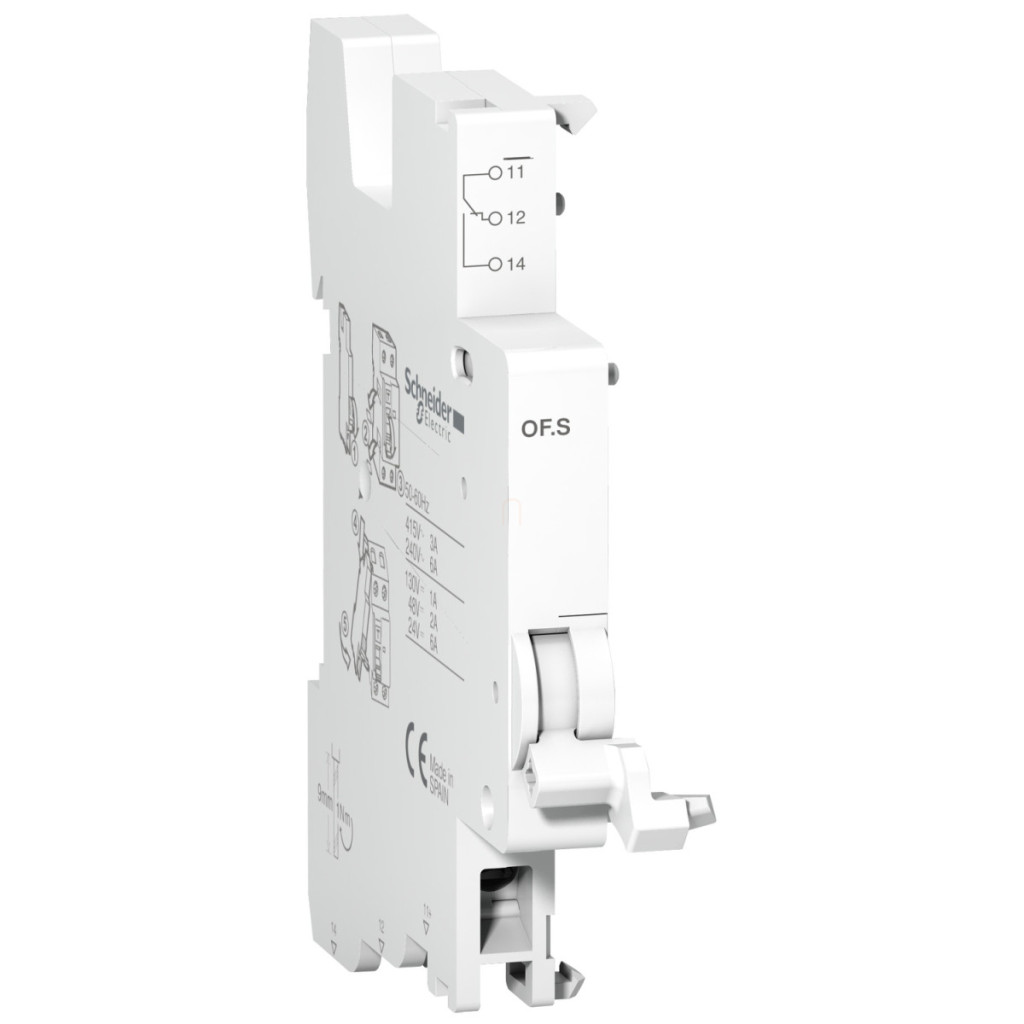

Contactul auxiliar Schneider Electric Acti9 A9N26923 OFS este un accesoriu extrem de versatil și fiabil pentru gama de produse Acti9. Acest contact auxiliar compact are un contact deschis/închis (O/C) care poate fi utilizat într-un interval de curent între 1A și 6A, cu opțiune de conectare inferioară. Contactul auxiliar Acti9 A9N este compatibil cu o gamă largă de dispozitive de protecție din seria Acti9, inclusiv produsele Acti9 RCCB-ID 125A, Acti9 ID C40, Acti9 IDc și Acti9 ITG40. Această compatibilitate flexibilă permite adaptarea ușoară a contactului auxiliar la diferite dispozitive de protecție. Dispozitivul poate fi montat pe o șină DIN și poate fi utilizat și cu un conector de șină cu pieptene superior, ceea ce mărește numărul de opțiuni de instalare. Contactul auxiliar A9N26923 OFS este alb și are o lățime de numai 9 mm, o înălțime de 85,3 mm și o adâncime de 78,5 mm, ocupând un spațiu minim în dulapul de comutare. Contactul auxiliar are proprietăți electrice excelente: în aplicații AC-12, oferă un curent nominal de 3 A pe o rețea de 380-415 V, 50/60 Hz și 6 A pe o rețea de 220-240 V, 50/60 Hz. De asemenea, este extrem de flexibil în aplicații de curent continuu: poate fi încărcat cu un curent nominal de 1 A la 130 V c.c., 1,5 A la 60 V c.c., 2 A la 48 V c.c. și 6 A la 24 V c.c. Produsul este conform cu standardul EN/IEC 60947-5-1, care garantează o funcționare fiabilă și respectarea cerințelor de înaltă calitate. Protecția IP20 oferă protecție de bază împotriva prafului și contactului accidental. Contactul auxiliar A9N26923 asigură o instalare ușoară datorită conexiunilor terminale inferioare. Aceste terminale pot acomoda până la 2 x 1,5 mm² fire flexibile, sau 1 x 0,5-2,5 mm² fire rigide, sau 2 x 1,5 mm² fire flexibile cu manșoane. Lungimea de dezizolare a firului este de 9 mm, iar cuplul de strângere a șurubului este de 1 N.m. Produsul are o gamă largă de temperaturi de funcționare: poate funcționa între -35 °C și +70 °C și poate fi depozitat între -40 °C și +85 °C. În ceea ce privește umiditatea relativă, poate fi utilizat la o umiditate de 95% la 55°C, ceea ce permite utilizarea în condiții de mediu extreme. Produsul este conform cu gradul de poluare 3 și clasa climatică tropicală 2 conform EN/IEC 60947-5-1, asigurând o funcționare fiabilă chiar și în condiții extreme.
Schneider Electric Acti9 IDc - A9N26923 - date tehnice contact auxiliar semnal deschidere/închidere
Caracteristici principale
Familia de produse: Acti9
Tipul produsului: Contact auxiliar OC
Denumirea scurtă a dispozitivului: OFS
Configurație contact de semnalizare: 1 C/O (comutare)
Curent nominal:
- AC-12: 3 A (380...415 V c.a., 50/60 Hz)
- AC-12: 6 A (220...240 V c.a., 50/60 Hz)
- DC-12: 1 A (130 V c.c.)
- DC-12: 1,5 A (60 V c.c.)
- DC-12: 2 A (48 V c.c.)
- DC-12: 6 A (24 V DC)
Lățime în unități de 9 mm: 1
Standarde: EN/IEC 60947-5-1
Informații suplimentare
Compatibilitate:
- Acti9 RCCB-ID 125A
- Acti9 ID C40
- Acti9 IDc
- Acti9 ITG40
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Partea superioară: DA
Dimensiuni și caracteristici fizice
Înălțime: 85,3 mm
Lățime: 9 mm
Adâncime: 78,5 mm
Greutate netă: 33 g
Culoare: Alb
Conexiuni
Conectori - terminale:
- Clema (partea inferioară) 2 cabluri 1,5 mm² - flexibile
- Clema (partea inferioară) 1 cablu 0,5...2,5 mm² - rigid
- Clemă (partea inferioară) 2 cabluri 1,5 mm² - flexibil cu manșon
Lungime de dezizolare a cablului: 9 mm
Cuplu de strângere: 1 N.m
Condiții de mediu
Grad de protecție IP: IP20 conform EN/IEC 60947-5-1
Grad de poluare: 3 conform EN/IEC 60947-5-1
Clasa climatică tropicală: 2 conform EN/IEC 60947-5-1
Umiditate relativă: 0,95% la 55 °C
Temperatura ambiantă de funcționare: -35...70 °C
Temperatura ambiantă de depozitare: -40...85 °C
