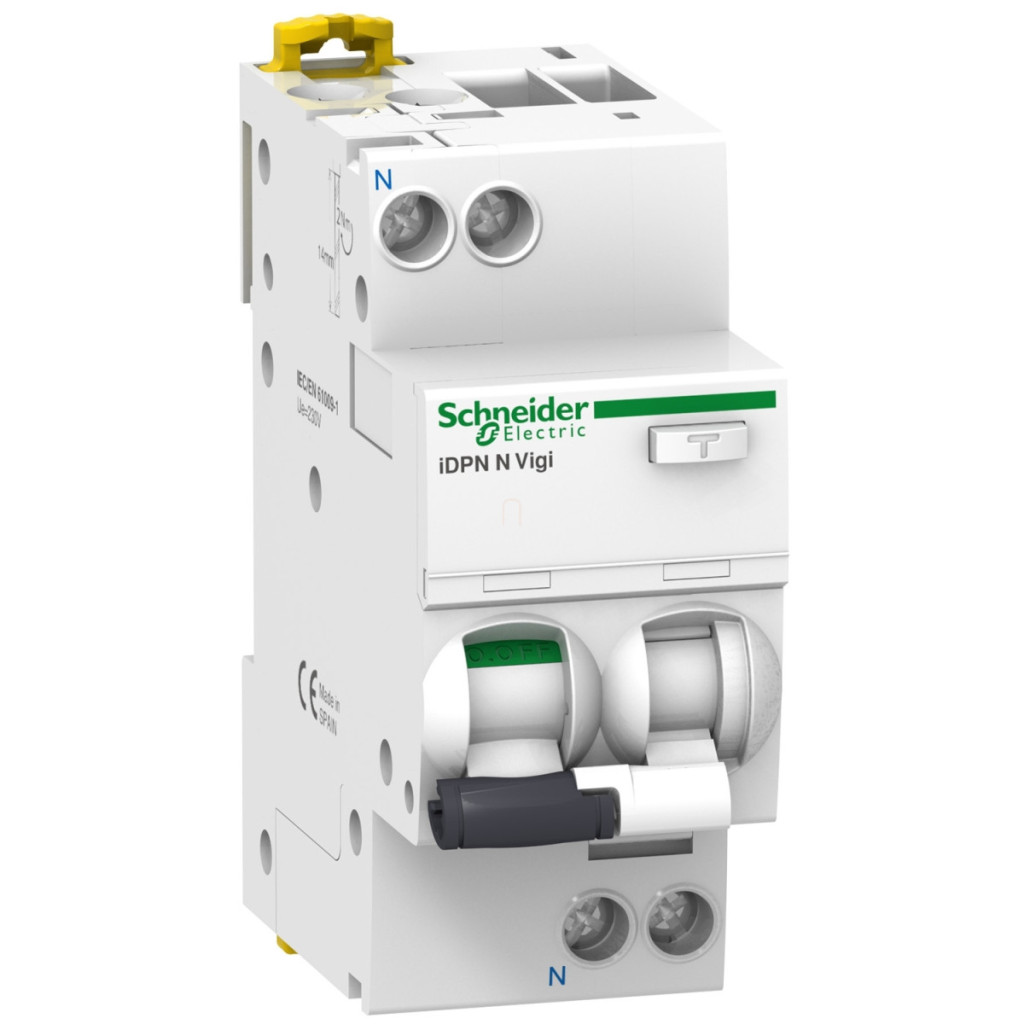

Schneider Electric Acti9 iDPN Vigi - A9D08616 - întrerupător cu protecție la curent, clasa A, 1P - N, B, 16A, 10mA date tehnice
Date cheie
Familia de produse: Acti9
Denumirea produsului: Acti9 iDPN Vigi
Tipul produsului: Întrerupător de curent rezidual (RCBO)
Denumirea scurtă a dispozitivului: iDPN N Vigi
Aplicație: Distribuție
Descrierea polului: 1P + N
Număr de poli protejați: 1
Poziție neutră: Stânga
Curent nominal: 16 A
Tip rețea: CA
Frecvență rețea: 50 Hz
Tehnologia unității de declanșare: Termomagnetică
Curba de declanșare: B
Sensibilitate la curent de defect: 10 mA
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Informații suplimentare
Poziția dispozitivului în sistem: Ieșire
Tensiune nominală de funcționare: 230...240 V c.a. 50 Hz
Limită de declanșare magnetică: 3...5 x In
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Timp de întârziere a protecției la curent de defect: Instantaneu
Clasa de protecție la curent de defect: Tip A
Capacitate de rupere: 6000 A Icn 230...240 V c.a. 50 Hz, conform standardului EN/IEC 61009-2-1
Capacitate nominală de întrerupere: 6000 A 100% x Icn 230...240 V CA 50 Hz, conform standardului EN/IEC 61009-2-1
Capacitate nominală de închidere și întrerupere: Idm 6000 A 230...240 V CA 50 Hz, conform cu EN/IEC 61009-2-1
Clasă de limitare: 3, conform standardului EN/IEC 61009-2-1
Tensiune nominală de izolare: 400 V c.a. 50 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Indicator de poziție contact: Da
Caracteristici fizice și manipulare
Tip de control: Comutator
Indicație locală: PORNIT, OFF, indicare de defect
Metodă de montare: Snap-on
Suprafață de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA
Distanță între conexiuni: 9 mm între fază și neutru
Diviziuni de 9 mm: 4
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 73 mm
Greutate netă: 125 g
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri
Descrierea opțiunilor de blocare: Dispozitiv blocabil
Date de conectare
Conectori - terminale: Terminal unic sus sau jos 1...16 mm² rigid
Terminal unic sus sau jos 1...10 mm² flexibili
Terminale individuale sus sau jos 1...10 mm² flexibili cu manșon
Lungime de dezizolare a cablului: 15 mm pentru conexiune sus sau jos
Cuplu de strângere: 2 N.m sus sau jos
Protecție împotriva curentului de defect: Integrată
Caracteristici de mediu
Standarde: EN/IEC 61009-2-1
Certificări ale produsului: VDE
Grad de protecție IP: IP20 conform IEC 60529
IP40 (capac modular) conform IEC 60529
Nivel de poluare: 3
Categorie de supratensiune: III, conform IEC 60364
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 250 A, conform EN/IEC 61009-2-1
Tropicalizare: 2, conform IEC 60068-1
Umiditate relativă:95% la 55 °C
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
