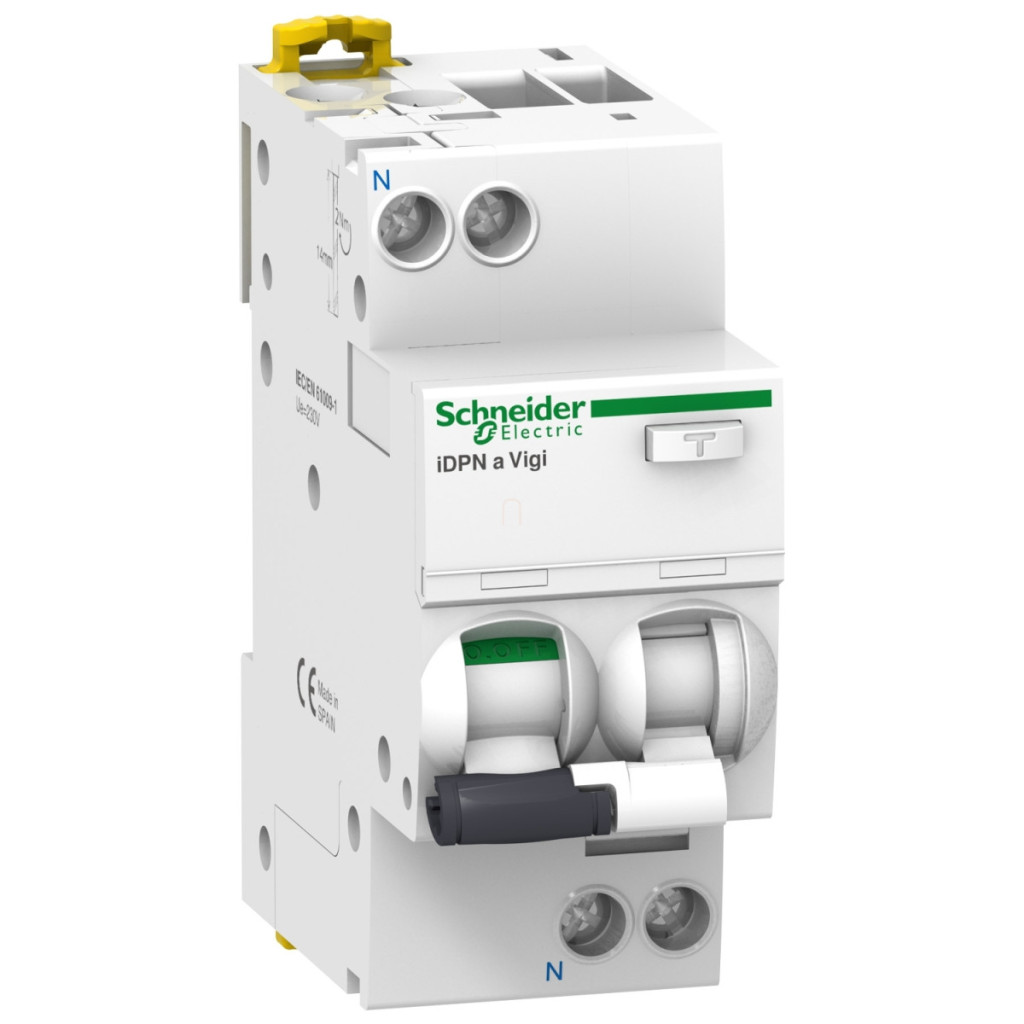

Schneider Electric Acti9 iDPN Vigi - A9D35620 - întrerupător cu protecție împotriva curentului rezidual, clasa A, 1P-N, C, 20A, 30mA

Lățime: 84 mm

Lungime: 100 mm

Înălțime: 40,9999999999999 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric Acti9 iDPN Vigi - A9D35620 - întrerupător cu protecție împotriva curentului rezidual, clasa A, 1P-N, C, 20A, 30mA

Name: Schneider Electric Acti9 iDPN Vigi - A9D35620 - întrerupător cu protecție împotriva curentului rezidual, clasa A, 1P-N, C, 20A, 30mA
Brand: Schneider Electric Zrt.
SKU: 3606480471674
Price: 395.89 RON
Availability: InStock

395,89 RON

Va ajunge la tine: 9-16 zile lucrătoare

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

Dorești reducere?

👀Click la produse asemănătoare!

Schneider Electric

20 A Schneider Electric Acti9 iDPN Vigi

Întrerupător cu protecție la supracurent

Schneider Electric Acti9 iDPNa Vigi (A9D35620) este un întrerupător combinat de curent rezidual (RCBO) de calitate superioară, care oferă soluția perfectă pentru protecția împotriva supracurentului și a curentului de defect în rețelele electrice moderne. Acest dispozitiv 1P+N combină în mod eficient funcțiile unui întrerupător de circuit și ale unui dispozitiv de curent rezidual într-o singură unitate compactă, făcându-l alegerea ideală pentru aplicații rezidențiale și comerciale în care economisirea spațiului și protecția fiabilă sunt importante. Parte a gamei de produse Acti9, dispozitivul RCBO iDPNa Vigi are un curent nominal de 20 amperi și o curbă de declanșare de tip C, care asigură declanșarea magnetică în cazul unui supracurent de 5-10 ori mai mare. Protecția încorporată împotriva curentului de defect de 30 mA este de tip A, ceea ce înseamnă că oferă protecție atât împotriva curenților de defect alternativi, cât și a celor pulsatori de curent continuu. Acest lucru este deosebit de important pentru consumatorii moderni, cum ar fi dispozitivele care funcționează cu convertoare de frecvență sau echipamente cu comenzi electronice. Dispozitivul are o capacitate de rupere (Icn) de 4500 amperi pe rețelele de 230-240 V c.a. și este conform cu cerințele EN/IEC 61009-2-1. Datorită tehnologiei de declanșare a curentului de defect independentă de tensiune, funcția de protecție funcționează în mod fiabil chiar și atunci când tensiunea de rețea fluctuează. Dispozitivul se oprește imediat când este detectat un curent de defect, oferind protecție maximă împotriva șocurilor electrice. Indicatorul de poziție al contactului arată clar starea ON/OFF sau semnalul de defect, permițând identificarea rapidă a oricăror probleme. În ceea ce privește instalarea, iDPNa Vigi poate fi fixat pe o șină DIN și este compatibil cu șinele combinate atât în partea superioară, cât și în partea inferioară. Opțiunile sale de conectare sunt flexibile: poate fi utilizat ca un singur conector în partea superioară sau inferioară cu fire rigide de 1-16 mm² sau flexibile de 1-10 mm², chiar și cu manșoane. Lungimea de dezizolare a firului este de 15 mm, iar cuplul de strângere este de 2 Nm. Dispozitivul are dimensiuni compacte: 85 mm înălțime, 36 mm lățime și 73 mm adâncime, ceea ce corespunde unor pasuri de 4 x 9 mm. Nivelul de protecție IP20 oferă protecție de bază la atingere, iar protecția IP40 poate fi obținută atunci când este instalat într-o cutie modulară. Dispozitivul are o gamă largă de temperaturi de funcționare (-25 °C până la +60 °C) și o durabilitate mecanică și electrică excelentă, rezistând la până la 20.000 de cicluri de comutare. Funcționarea de tip comutator permite o utilizare comodă și sigură, în timp ce designul montat pe podea împiedică interferențele neautorizate. Dispozitivul Schneider Electric Acti9 iDPNa Vigi RCBO este certificat VDE și KEMA și respectă reglementările privind compatibilitatea electromagnetică, rezistând la supratensiuni de până la 250 A pentru impulsuri de 8/20 μs.

Schneider Electric Acti9 iDPN Vigi - A9D35620 date tehnice

Date de bază

Familia de produse: Acti9

Denumirea produsului: Acti9 iDPN Vigi

Tipul produsului: Întrerupător de curent rezidual cu protecție la supracurent (RCBO)

Denumirea scurtă a dispozitivului: iDPNa Vigi

Domeniul de aplicare: Distribuție

Caracteristici tehnice

Descrierea polilor: 1P + N

Număr de poli protejați: 1

Poziția conductorului neutru: Stânga

Curent nominal: 20 A

Tip rețea: CA

Frecvență rețea:50 Hz

Tehnologia unității de declanșare: Termomagnetică

Curba de declanșare: C

Sensibilitate la curent de defect: 30 mA

Adecvarea izolației: Da, conform EN/IEC 60947-2

Caracteristici suplimentare

Poziția dispozitivului în sistem: Ieșire

Tensiune nominală de funcționare: 230...240 V c.a. 50 Hz

Limită de declanșare magnetică: 5...10 x In

Tehnologie de declanșare la curent de defect: Independentă de tensiune

Timp de întârziere a protecției la curent de defect: Instantaneu

Clasa de protecție la curent de defect: Tip A

Capacitate de întrerupere: 4500 A Icn 230...240 V c.a. 50 Hz, conform EN/IEC 61009-2-1

Capacitate nominală de întrerupere: 4500 A 100% x Icn 230...240 V CA 50 Hz, conform EN/IEC 61009-2-1

Capacitate nominală de închidere și întrerupere la scurtcircuit: Idm 4500 A 230...240 V CA 50 Hz, conform EN/IEC 61009-2-1

Clasa de limitare: 3, conform EN/IEC 61009-2-1

Tensiune nominală de izolare: 400 V c.a. 50 Hz

Tensiune nominală de impuls rezistentă: 4 kV

Indicarea poziției contactului: Da

Caracteristici fizice

Mod de funcționare: Comutare

Indicator local: PORNIT, OPRIT, indicator de defect

Metodă de montare: Înclinare

Suprafață de montare: Șină DIN

Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA

Distanță între conexiuni: 9 mm între fază și neutru

Distanță de 9 mm: 4

Înălțime: 85 mm

Lățime: 36 mm

Adâncime: 73 mm

Culoare: Alb

Durată de viață mecanică: 20.000 de cicluri

Durată de viață electrică: 20.000 de cicluri

Conectare

Descrierea opțiunilor de blocare: Blocabil cu lacăt

Conexiuni - terminale: Terminal unic sus sau jos 1…16 mm² rigid
Terminal unic în partea superioară sau inferioară 1…10 mm² flexibil
Terminal unic în partea superioară sau inferioară 1…10 mm² flexibil cu manșon

Lungime de dezizolare a cablului: 15 mm pentru conexiunea superioară sau inferioară

Cuplu de strângere: 2 N.m în partea superioară sau inferioară

Protecție împotriva curentului de defect: Integrată

Caracteristici de mediu

Standarde: EN/IEC 61009-2-1

Certificări ale produsului: VDE, KEMA

Clasa de protecție IP: IP20 conform IEC 60529
IP40 (în carcasă modulară) conform IEC 60529

Grad de poluare: 3

Categorie de supratensiune: III conform IEC 60364

Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 250 A conform EN/IEC 61009-2-1

Climă tropicală: 2, conform IEC 60068-1

Umiditate relativă:95% la 55 °C

Temperatura aerului ambiant în timpul funcționării: -25…60 °C

Temperatura aerului ambiant în timpul depozitării: -40…85 °C

Date

Lățime

84 mm

Lungime

100 mm

Înălțime

40,9999999999999 mm

EAN prezentat

3606480471674

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

220 g/bucată

Numar articol

3606480471674
