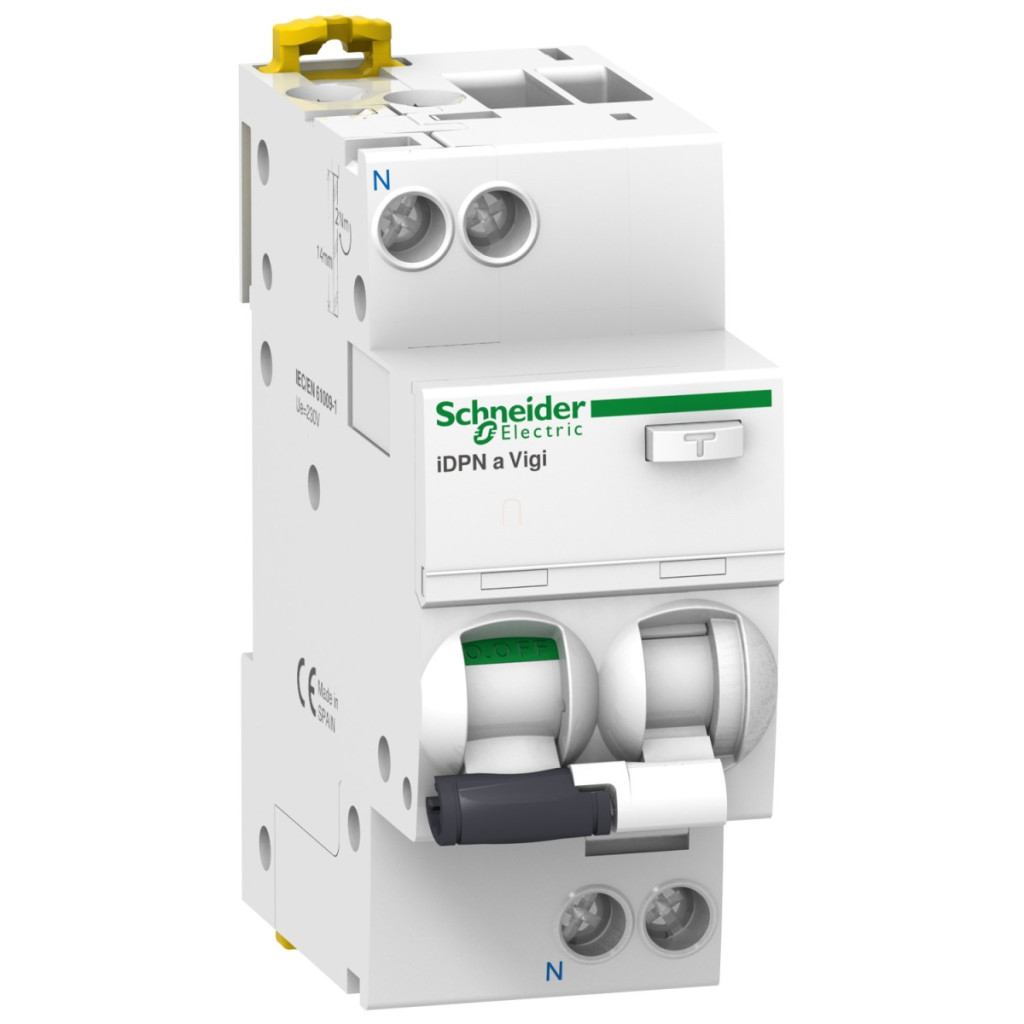

Întrerupătorul combinat cu curent rezidual (RCBO) Acti9 iDPNa Vigi A9D35625 este un produs remarcabil din gama de accesorii electrice profesionale Schneider Electric. Acest dispozitiv de protecție de ultimă generație oferă protecție împotriva supracurentului și curentului de defect într-o singură unitate compactă, oferind o soluție optimă pentru protejarea sistemelor electrice moderne ale clădirilor. Dispozitivul este 1P+N, ceea ce înseamnă că conectează atât faza 1, cât și firul neutru, oferind o protecție completă. Curentul nominal de 25 A, curba de declanșare caracteristică C și sensibilitatea la curent de defect de tip A 30 mA îl fac ideal pentru utilizarea în medii rezidențiale și industriale ușoare. Caracteristica C asigură declanșarea la 5-10 ori curentul nominal, oferind o protecție adecvată pentru sarcini inductive (de exemplu, motoare mici, circuite de iluminat), fără a fi excesiv de sensibil la curenții de pornire. Protecția împotriva curentului de defect de tip A poate detecta nu numai curentul alternativ, ci și curenții de defect de curent continuu pulsatoriu, oferind o siguranță sporită pentru circuitele care conțin dispozitive electronice moderne. Produsul are o capacitate de întrerupere de 4500 A pe o rețea de 230-240 V c.a., ceea ce este mai mult decât suficient pentru majoritatea aplicațiilor rezidențiale și comerciale. Dispozitivul funcționează cu întârziere instantanee a protecției împotriva curentului de defect, adică se oprește imediat când detectează un curent de defect. Produsul este conform cu standardul EN/IEC 61009-2-1, are certificare VDE și KEMA și are un grad de protecție la atingere IP20 și protecție IP40 într-o carcasă modulară. Instalarea este extrem de simplă, poate fi fixat pe o șină DIN și este compatibil cu bare colectoare tip pieptene, putând fi conectat atât în partea superioară, cât și în partea inferioară. Pasul de conectare de 9 mm și lățimea de 4 module (36 mm) permit dimensiuni compacte. Starea de comutare este indicată în mod clar (PORNIT/OPRIT/defecțiune), iar dispozitivul poate fi blocat pentru a împiedica funcționarea neautorizată. Conectarea este flexibilă: blocurile terminale simple sunt situate în partea superioară sau inferioară și sunt potrivite pentru cabluri rigide de 1-16 mm² sau flexibile de 1-10 mm², chiar și cu manșoane. Lungimea de dezizolare a cablului este de 15 mm, iar cuplul de strângere al conectorilor este de 2 Nm. Dispozitivul funcționează fiabil într-un interval larg de temperaturi (-25...60 °C) și are o durată de viață mecanică (20.000 de cicluri) și electrică (10.000 de operațiuni de comutare) excelentă.
Schneider Electric Acti9 iDPN Vigi - A9D35625 - întrerupător cu protecție la supracurent, clasa A, 1P - N, C, 25A, 30mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iDPN Vigi
Tipul produsului: Întrerupător combinat cu curent rezidual (RCBO)
Denumire scurtă a produsului: iDPNa Vigi
Aplicație: Distribuție
Poli: 1P + N
Număr de poli protejați: 1
Poziție zero: Stânga
Curent nominal: 25 A
Tip rețea: CA
Frecvență rețea: 50 Hz
Tehnologie de declanșare: Termomagnetică
Curba de declanșare: C
Sensibilitate la curent de defect: 30 mA
Adecvarea izolației: Da, conform EN/IEC 60947-2
Date suplimentare
Poziția dispozitivului în sistem: Ieșire
Tensiune nominală de funcționare: 230...240 V c.a. 50 Hz
Limită de declanșare magnetică: 5...10 x In
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Târziere de protecție la curent de defect: Instantanee
Clasa de protecție împotriva curentului de defect: Tip A
Capacitate de rupere: 4500 A Icn 230...240 V c.a. 50 Hz, conform EN/IEC 61009-2-1
Capacitate nominală de întrerupere: 4500 A 100% x Icn 230...240 V CA 50 Hz, conform EN/IEC 61009-2-1
Capacitate nominală de închidere și deschidere: Idm 4500 A 230...240 V CA 50 Hz, conform EN/IEC 61009-2-1
Clasă de limitare: 3, conform EN/IEC 61009-2-1
Tensiune nominală de izolare: 400 V c.a. 50 Hz
Tensiune nominală de impuls rezistentă: 4 kV
Indicarea stării de comutare: Da
Caracteristici fizice
Funcționare: Comutare
Indicator local:PORNIT, OPRIT, indicare de defect Metoda de montare: Snap-on Suprafață de montare: Șină DIN Compatibilitate cu șină combinată: Sus sau jos: DA Pas de conectare: 9 mm între fază și neutru Număr de diviziuni de 9 mm: 4 Înălțime: 10 mm 9 mm între fază și neutru
Număr de diviziuni de 9 mm: 4
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 73 mm
Greutate netă: 125 g
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Opțiuni de închidere: Închizibil cu lacăt
Conectare
Conectori: Bloc terminal unic în partea superioară sau inferioară 1...16 mm² rigid
Bloc terminal unic în partea superioară sau inferioară 1...10 mm² flexibil
Bloc terminal unic în partea superioară sau inferioară 1...10 mm² flexibil cu manșon
Lungime de dezizolare a cablului: 15 mm pentru conexiune în partea superioară sau inferioară
Cuplu de strângere: 2 N.m în partea superioară sau inferioară
Caracteristici de mediu
Standarde: EN/IEC 61009-2-1
Certificate: VDE, KEMA
Protecție IP: IP20 conform IEC 60529
IP40 (în carcasă modulară) conform IEC 60529
Grad de contaminare: 3
Categorie de supratensiune: III conform IEC 60364
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 250 A, conform EN/IEC 61009-2-1
Tropicalizare: 2, conform IEC 60068-1
Umiditate relativă: 95% la 55 °C
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatură ambiantă în timpul depozitării: -40...85 °C
