Acti9 iDPN N Vigi este un întrerupător combinat inovator și versatil pentru curent rezidual (RCBO) de la Schneider Electric, care oferă protecție atât împotriva supracurentului, cât și împotriva șocurilor electrice într-un singur dispozitiv compact. Dispozitivul A9D55604 este ideal pentru sistemele de distribuție rezidențiale și comerciale în care este necesară o protecție fiabilă atât împotriva suprasarcinii, cât și a defectelor la împământare. Acest dispozitiv cu configurație 1P+N are o curbă de declanșare de tip B, ceea ce îl face deosebit de potrivit pentru protejarea circuitelor în care sunt prezente în mod obișnuit sarcini rezistive. Curentul nominal de 4 amperi oferă o protecție adecvată pentru circuitele mai mici, cum ar fi circuitele de iluminat și prizele. Sensibilitatea la curent de defect de 30 mA aparține categoriei de protecție de tip AC, ceea ce înseamnă că detectează și deconectează în mod fiabil curenții de defect de curent alternativ, oferind astfel o protecție eficientă împotriva șocurilor electrice. Parametrii tehnici ai Acti9 iDPN N Vigi sunt impresionanți. Capacitatea de întrerupere de 6000 A (Icn) garantează o deconectare sigură chiar și în cazul unor scurtcircuite severe. Produsul poate fi utilizat în rețele de 230-240 V c.a., 50 Hz și are o izolație adecvată în conformitate cu standardul EN/IEC 60947-2. Tehnologia de declanșare termomagnetică asigură o protecție precisă și fiabilă atât în cazul suprasarcinii, cât și al scurtcircuitului. Limita de declanșare magnetică este de 3-5 ori curentul nominal, ceea ce asigură o protecție optimă a echipamentelor. Decuplarea curentului de defect funcționează cu o tehnologie independentă de tensiune și oferă protecție instantanee, ceea ce este deosebit de important pentru protecția împotriva șocurilor electrice. Caracteristicile fizice ale dispozitivului sunt, de asemenea, demne de remarcat: are o înălțime de 85 mm, o lățime de 36 mm și o adâncime de 73 mm, cântărind doar 125 de grame. Dispozitivul alb poate fi fixat pe o șină DIN și este compatibil cu conexiuni de șină cu pieptene superioare sau inferioare. Conexiunea este flexibilă: fire rigide de 1-16 mm² sau flexibile de 1-10 mm² pot fi conectate la terminalele superioare sau inferioare, chiar și cu manșoane. Lungimea de dezizolare a cablului de 15 mm și cuplul de strângere de 2 Nm asigură o conexiune electrică fiabilă. Dispozitivul are protecție IP20 (IP40 încorporat), grad de poluare 3 și categorie de supratensiune III. Intervalul său de temperatură de funcționare este între -5 °C și +60 °C, iar temperatura de depozitare este între -40 °C și +85 °C. Dispozitivul este proiectat pentru 20.000 de cicluri de viață mecanice și electrice, ceea ce garantează fiabilitatea pe termen lung. Semnalizarea locală (PORNIT, OPRIT, eliberare defect) și sigilabilitatea sunt avantaje suplimentare pentru utilizator.

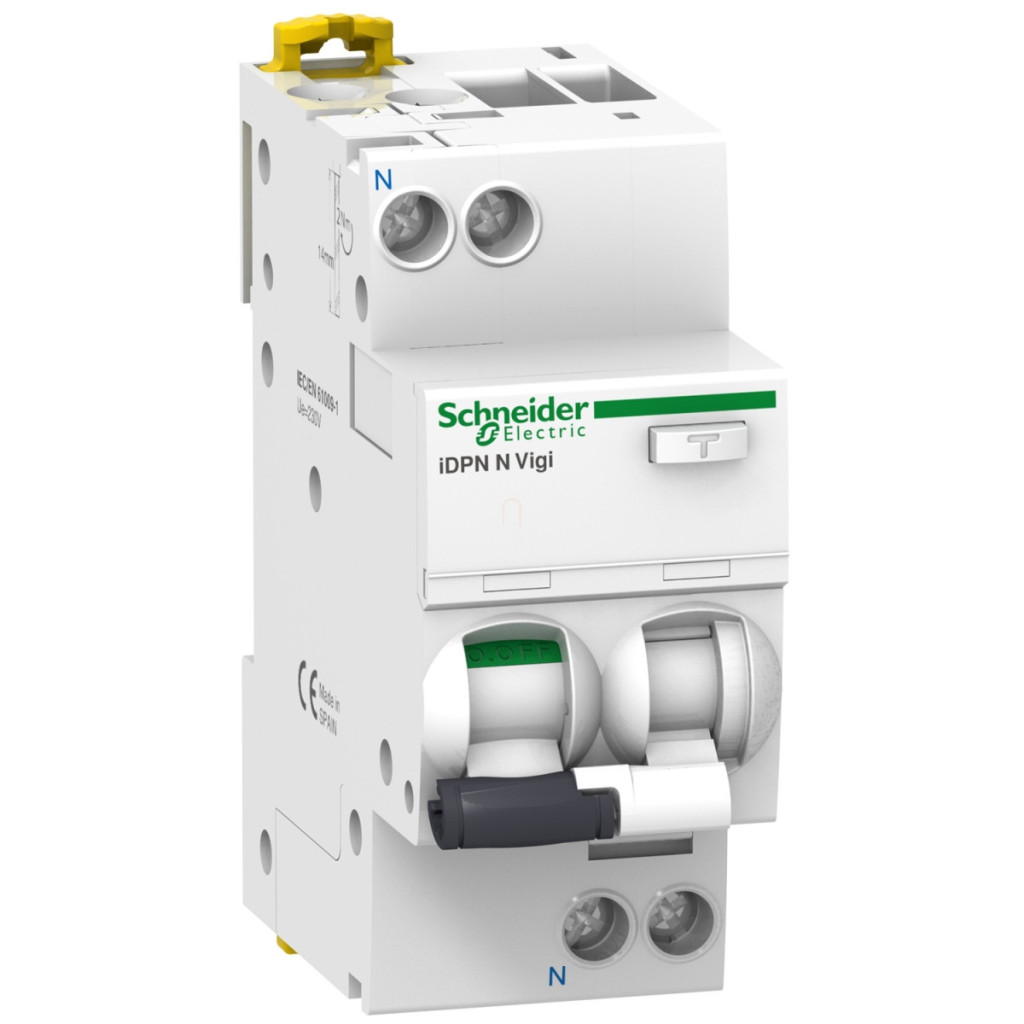

Schneider Electric Acti 9 iDPN Vigi - A9D55604 - întrerupător de circuit, clasă CA, 1P - N, B, 4A, 30mA date tehnice
Caracteristici produs
Familia de produse: Acti9
Denumire produs: Acti9 iDPN Vigi
Tipul produsului: Întrerupător combinat cu curent rezidual (RCBO)
Denumire scurtă a produsului: iDPN N Vigi
Domeniu de aplicare: Distribuție
Caracteristici electrice
Descrierea polilor: 1P + N
Număr de poli protejați: 1
Poziție neutră: Stânga
Curent nominal [In]: 4 A
Tip rețea: CA
Frecvență rețea: 50 Hz
Tehnologie unitate de declanșare: Termomagnetică
Curba de declanșare: B
Sensibilitate: 30 mA
Adecvat pentru izolație: Da, conform standardului EN/IEC 60947-2
Tensiune nominală de funcționare [Ue]: 230...240 V c.a. 50 Hz
Limită de declanșare magnetică: 3...5 x In
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Întârziere protecție defect la pământ: Instantanee
Clasă protecție defect la pământ: tip CA
Capacitate de întrerupere: 6000 A Icn 230...240 V CA 50 Hz rețea, conform EN/IEC 61009-2-1
Capacitate nominală de întrerupere [Ics]: 6000 A 100 % x Icn pe o rețea de 230...240 V c.a. 50 Hz, conform EN/IEC 61009-2-1
Capacitate nominală de rupere la scurtcircuit și capacitate de comutare la scurtcircuit: Idm 6000 A pe o rețea de 230...240 V c.a. 50 Hz, conform EN/IEC 61009-2-1
Clasa de limitare: 3, conform EN/IEC 61009-2-1
Tensiune nominală de izolare [Ui]: 400 V c.a. 50 Hz
Tensiune nominală de rezistență la impulsuri [Uimp]: 4 kV
Indicator de poziție contact: Da
Caracteristici mecanice
Tip de comandă: Braț basculant
Indicație locală:PORNIT, OPRIT, declanșare defect
Metodă de montare: Snap-in
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA
Distanță de conectare: 9 mm între fază și neutru
Diviziuni de 9 mm: 4
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 73 mm
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 20.000 de cicluri
Descrierea opțiunilor de închidere: Închizibil cu lacăt
Conexiuni
Conectori - terminale: Un terminal în partea superioară sau inferioară 1…16 mm² rigid
Un terminal în partea superioară sau inferioară 1…10 mm² flexibil
Un terminal în partea superioară sau inferioară 1…10 mm² flexibil cu manșon
Lungime de dezizolare a cablului: 15 mm pentru conexiunea superioară sau inferioară
Cuplu de strângere: 2 N.m în partea superioară sau inferioară
Protecție împotriva curentului de defect: Integrată
Caracteristici de mediu
Standarde: EN/IEC 61009-2-1
Certificări ale produsului: VDE, GOST
Grad de protecție IP: IP20 conform IEC 60529
IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3
Categorie de supratensiune: III, conform IEC 60364
Compatibilitate electromagnetică: rezistență la impulsuri 8/20 μs, 250 A, conform EN/IEC 61009-2-1
Tropicalizare: 2, conform IEC 60068-1
Umiditate relativă: 95% la 55 °C
Temperatură ambiantă - funcționare: -5 până la 60 °C
Temperatură ambiantă - depozitare: -40 până la 85 °C
