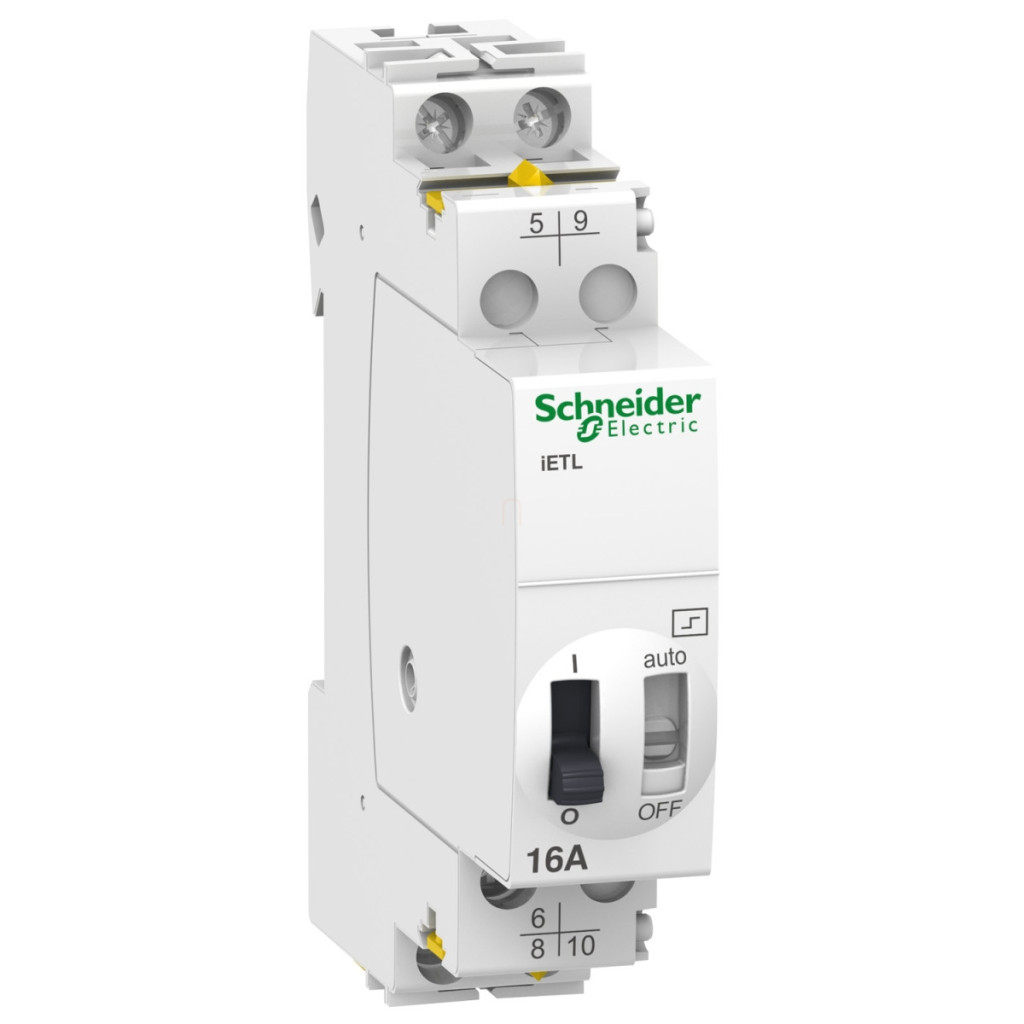

Modulul de expansiune iETL iTL 16 (număr articol A9C32816) din gama de produse Acti9 de la Schneider Electric este o soluție versatilă pentru controlul de la distanță al sistemelor electrice moderne. Acest dispozitiv compact, montabil pe șină DIN, este ideal pentru extinderea funcționalității releului de impulsuri iTL 16A, extinzând astfel opțiunile de comutare.
A9C32816 este un modul de extindere cu 2 poli, cu 1 contact inversor (C/O) și 1 contact normal deschis (NO), capabil să suporte un curent nominal maxim de 16 A. Datorită tensiunii de control de 230...240 V c.a. 50/60 Hz și 110 V c.c., acesta poate fi adaptat la o gamă largă de aplicații de control cu o mare flexibilitate. Cu o tensiune nominală de funcționare de 415 V c.a. 50/60 Hz, dispozitivul poate fi utilizat într-o gamă largă de aplicații. Cu extensia iETL iTL 16, funcționalitatea releelor de impulsuri existente poate fi extinsă și mai mult, simplificând complexitatea sistemului. Funcționarea poate fi în modul comutator sau prin telecomandă, oferind o flexibilitate excepțională în diverse aplicații. Controlul poate fi efectuat folosind un buton iluminat, care necesită un curent de control de 3 mA. Dispozitivul, care funcționează cu un semnal de control cu impulsuri, poate efectua până la 5 operații de comutare pe minut, cu o durată a impulsului de 50 ms. Indicarea stării locale a dispozitivului (PORNIT/OPRIT) asigură o monitorizare ușoară. Datorită designului său modular, Schneider Electric A9C32816 iETL iTL 16 poate fi instalat cu ușurință pe o șină DIN simetrică de 35 mm, pe partea dreaptă a releului iTL. Cu o lățime de numai 2x9 mm (18 mm), o înălțime de 60 mm și o adâncime de 84 mm, ocupă un spațiu minim în dulapul de comutație. Carcasa albă se integrează estetic cu celelalte elemente ale dulapului de comutație. Conexiunea se realizează cu blocuri terminale de tip tunel, care sunt potrivite pentru cabluri cu o secțiune maximă de 6 mm², în timp ce conectorii circuitului de control pot fi utilizați în gama de dimensiuni 0,5...6 mm².
Extensia Schneider Electric Acti9 iETL iTL 16 are o durată de viață electrică de 200.000 de cicluri în categoria de comutație AC-21 și 100.000 de cicluri în categoria AC-22, garantând o funcționare fiabilă pe termen lung. Dispozitivul este conform cu standardele EN 669-1 și EN 669-2-2 și deține o serie de certificate de calitate: NF, VDE, CEBEC, KEMA, IMQ și GOST. Clasa de protecție IP20 asigură o protecție adecvată pentru dispozitiv. Produsul poate fi utilizat într-un interval de temperatură de funcționare de -20...50 °C și un interval de temperatură de depozitare de -40...70 °C și este operațional la 55 °C cu o umiditate relativă de până la 95%. Gradul de poluare este 3, iar nivelul de zgomot este de 60 dB.
Schneider Electric Acti 9 iTL - A9C32816 - extensie pentru relee de impuls iTL și iTLI, 2P, 16A, 240VAC, 110 VCC date tehnice
Caracteristici principale
Familia de produse: Acti9
Tipul produsului: Extensie pentru relee de impulsuri
Descriere succintă: iETL iTL 16
Aplicație releu: Telecomandă
Număr de poli: 2P
Configurație contact: 1 comutator + 1 normal deschis (1 C/O + 1 NO)
Curent nominal [In]: 16 A
Tip rețea: CA
Informații suplimentare
Frecvență rețea: 50/60 Hz
Tensiune nominală de funcționare [Ue]: 415 V AC 50/60 Hz
Tip de comandă: Comutator, telecomandă
Tip semnal de comandă: Impuls
Frecvență de comutare: 5 operații de comutare/minut
Durată impuls: 50 ms
Tip telecomandă: Buton iluminat 3 mA
Indicație locală: Indicație ON/OFF
Tensiune circuit de comandă [Uc]: 230...240 V c.a. 50/60 Hz, 110 V c.c.
Putere de pornire: 19 VA
Metodă de montare: Fixă, pe partea dreaptă a TL
Bază de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 2
Înălțime: 60 mm
Lățime: 18 mm
Adâncime: 84 mm
Culoare: Alb
Durată de viață electrică: AC-21: 200.000 de cicluri, AC-22: 100.000 de cicluri
Conexiuni - blocuri terminale: Blocuri terminale de tip tunel - <= 6 mm²
Bloc terminal conector auxiliar: Blocuri terminale de tip tubular circuit de control 0,5...6 mm²
Compatibilitate și standarde
Compatibilitate cu familia de produse: Acti9 iTL, Acti9 iTLi
Compatibilitate produs: ITL 16A
Standarde: EN 669-1, EN 669-2-2
Certificări produs: GOST
Etichete de calitate: NF, VDE, CEBEC, KEMA, IMQ
Nivel de zgomot: 60 dB
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55°C
Temperatura ambiantă de funcționare: -20...50 °C
Temperatură ambiantă pentru depozitare: -40...70 °C
